Замена разъема Sega CD Genesis

С помощью крестовой отвертки удалите шесть винтов с нижней части консоли.

Шесть винтов помечены.

Удалите два винта, которые крепят разъем Genesis к остальной части консоли.

Два винта помечены на диаграмме.

Сдвиньте замковую вкладку влево, чтобы разделить половинки консоли.

Поднимите с левой стороны, чтобы снять верхнюю часть корпуса.

С помощью лопатки подденьте крышку от разъема Genesis.

Поднимите верхнюю часть корпуса, чтобы снять крышку.

Удалите лицевую панель, потянув ее вверх, затем наружу.

С помощью отвертки Philips #00 удалите два винта, которые крепят адаптер Genesis к консоли.

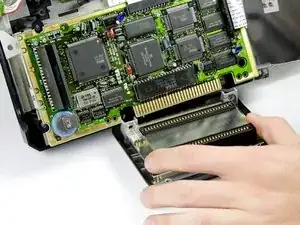

Отключите адаптер от консоли, аккуратно вытащив его.

Удалите четыре винта с металлической пластины, как показано, с помощью отвертки Philips #00.

Четыре бронзовых винта длиной полдюйма обозначены желтыми кругами.

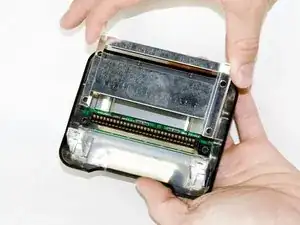

Аккуратно снимите металлическую крышку с разъема, сдвигая ее вверх и наружу.
