Замена лотка CD Sega CD

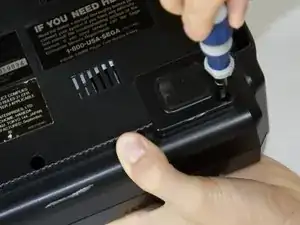

Отверткой с крестообразным шлицем выкрутите шесть винтов с нижней части консоли.

Шесть винтов отмечены.

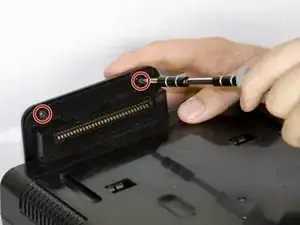

Снимите два винта, которые крепят разъём Genesis к остальной части консоли.

Два винта отмечены на схеме.

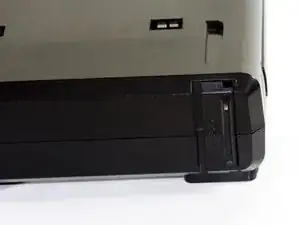

Сдвиньте фиксатор влево, чтобы разделить половины корпуса консоли.

Поднимите с левой стороны, чтобы снять верхнюю часть корпуса.

Используя лопатку, отожмите крышку крепления Genesis.

Поднимите верхнюю часть корпуса, чтобы снять крышку.

Снимите лицевую панель, потянув её вверх, затем наружу.

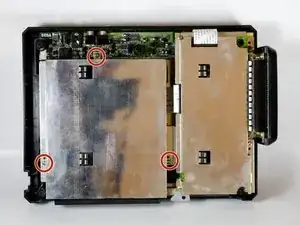

Снимите металлическую пластину, выкрутив три винта крестовой отвёрткой, затем поднимите пластину.

Три винта показаны на схеме.

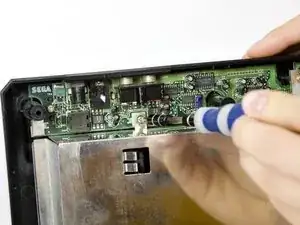

Снимите два винта с пластиковой планки.

Два винта показаны на фотографиях.

Чтобы снять лоток CD

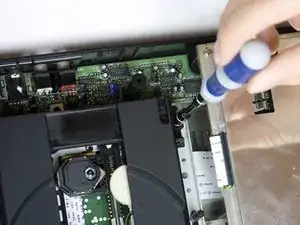

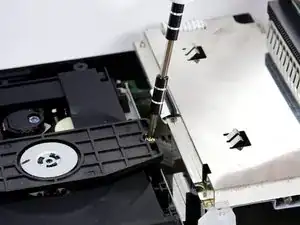

Выкрутите четыре винта крестовой отвёрткой.

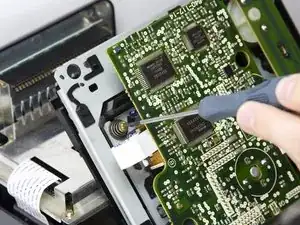

Осторожно отсоедините провод, подключённый к оптическому считывателю.

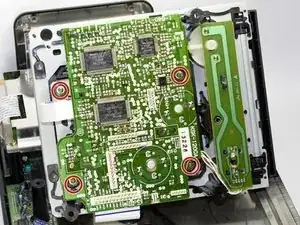

Снимите четыре винта с нижней стороны лотка CD маленькой крестовой отвёрткой.

Четыре винта выделены на схеме.

Четыре пружины под печатной платой прикреплены к винтам, поэтому будьте осторожны, чтобы не потерять их при выкручивании.

Осторожно снимите лоток CD с печатной платы.
