Замена левого динамика Nintendo Switch Lite

Перед началом ремонта убедитесь, что устройство полностью выключено.

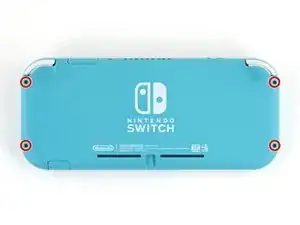

Отвёрткой Y00 удалите четыре винта длиной 6,3 мм, крепящих заднюю панель.

Во время ремонта внимательно отслеживайте каждый винт и возвращайте его точно на прежнее место.

Используйте отвёртку JIS 000 или оригинальную отвёртку iFixit PH 000, чтобы удалить следующие винты, крепящие заднюю панель:

Два винта длиной 3,6 мм сверху устройства

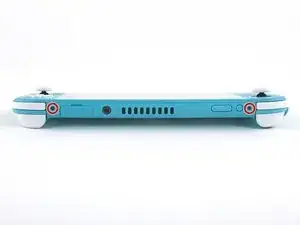

Два винта длиной 3,6 мм снизу устройства

Чтобы не сорвать эти плотно затянутые винты, прилагайте заметное усилие вниз, работайте медленно и попробуйте другую отвёртку, если винты не поддаются.

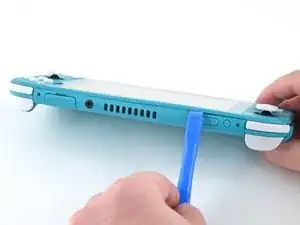

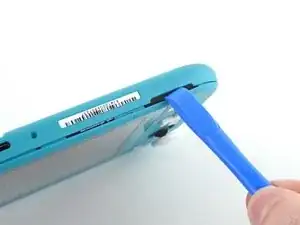

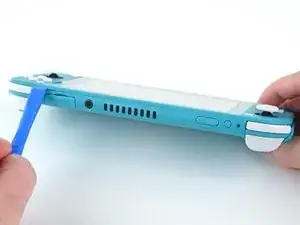

Вставьте инструмент для вскрытия в решётку левого динамика в нижней части устройства.

Поверните инструмент, чтобы освободить защёлки, фиксирующие заднюю панель.

Не вставляйте инструмент глубже необходимого, чтобы не повредить модуль динамика.

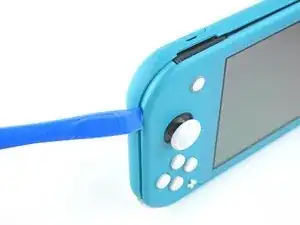

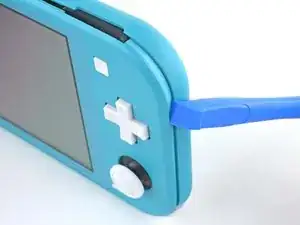

Переместите инструмент для вскрытия вдоль левого нижнего угла, чтобы разомкнуть защёлки по левой стороне устройства.

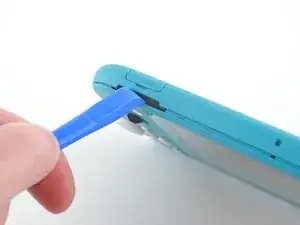

Вставьте инструмент для вскрытия в решётку правого динамика в нижней части устройства.

Поверните инструмент, чтобы разомкнуть защёлки.

Не вставляйте инструмент глубже необходимого, чтобы не повредить модуль динамика.

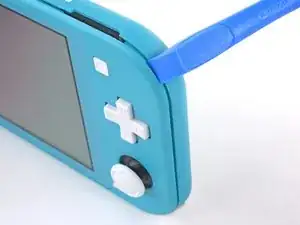

Сдвиньте и подденьте инструментом правый нижний угол, чтобы разомкнуть защёлки по правой стороне устройства.

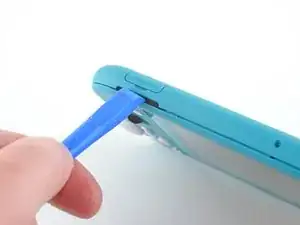

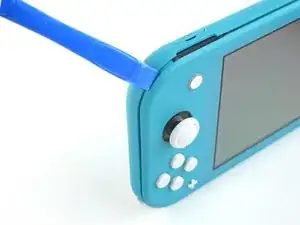

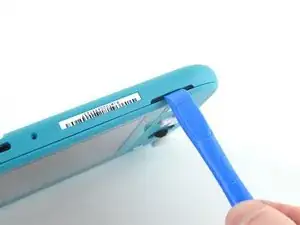

Продолжайте перемещать и поддевать инструментом зазор в верхней части устройства, чтобы разомкнуть защёлки.

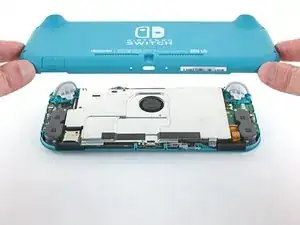

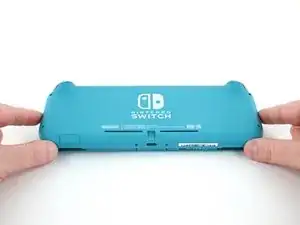

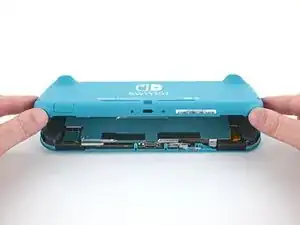

Поднимите нижний край задней панели, открывая её, как книгу.

Снимите заднюю панель.

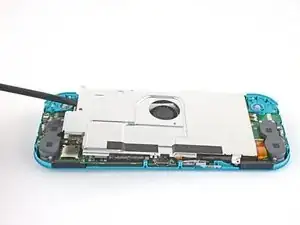

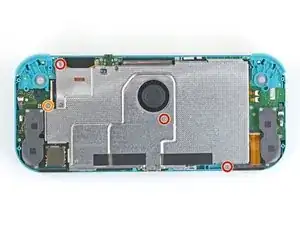

Используйте отвёртку JIS 000 или оригинальную отвёртку iFixit PH 000, чтобы удалить следующие четыре винта:

Три винта длиной 3,1 мм

Один винт длиной 4,5 мм

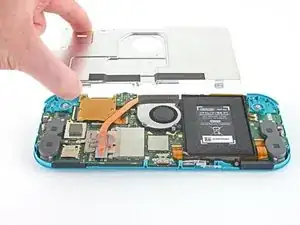

Поднимите и извлеките защитную панель из устройства, используя лопатку или пальцы.

Может возникнуть небольшое сопротивление. Это нормально, поскольку защитная панель слегка прилегает к радиатору через теплопроводную пасту.

Снимите защитную панель.

Очистите старую теплопроводную пасту с защитной панели и радиатора с помощью изопропилового спирта и салфетки из микрофибры. Нанесите новую теплопроводную пасту на радиатор перед сборкой.

Воспользуйтесь инструментом для вскрытия или ногтем, чтобы поднять маленькую поворачивающуюся защёлку на разъёме ZIF кабеля соединения с материнской платой.

Не используйте металлические щипцы! Некоторые специалисты отмечают, что металлические щипцы могут замкнуть ленточный кабель или разъём. Более безопасно использовать щипцы с нейлоновыми или керамическими наконечниками.

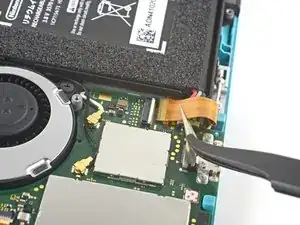

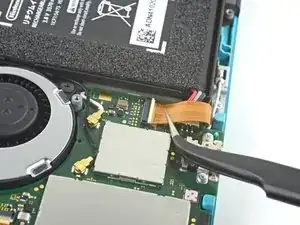

Используйте щипцы, чтобы сдвинуть кабель соединения из разъёма на материнской плате.

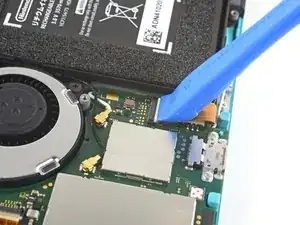

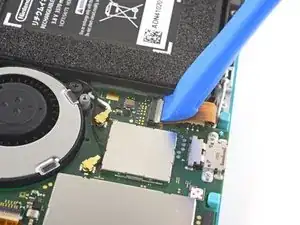

Воспользуйтесь концом лопатки, чтобы поддеть и отсоединить коннектор аккумулятора, потянув его прямо вверх, из разъёма на материнской плате.

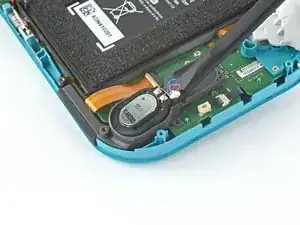

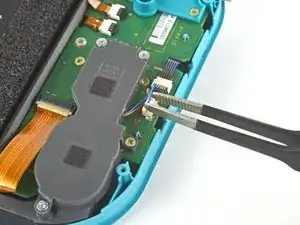

Используйте щипцы или пальцы, чтобы потянуть левый кабель динамика прямо вверх, из его разъёма на дочерней плате.

Не тяните за провода, иначе Вы можете оторвать провода от разъёма.

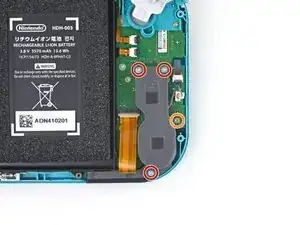

Используйте отвёртку JIS 000 или оригинальную отвёртку iFixit PH 000, чтобы удалить следующие четыре винта:

Три винта длиной 2,5 мм

Один винт длиной 4,5 мм

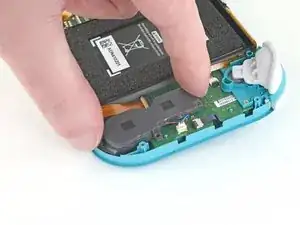

Поднимите и снимите крышку модуля левого динамика, используя пальцы.

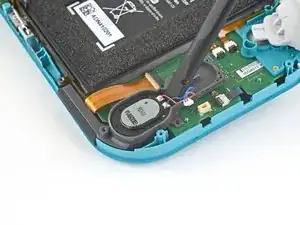

Вставьте лопатку в зазор в верхней части динамика.

Будьте внимательны, чтобы не повредить провода динамика при вставке лопатки в зазор.

Подденьте динамик, чтобы поднять его из посадочного места.

Динамик зафиксирован лёгким клеем внутри модуля динамика, поэтому потребуется небольшое усилие.

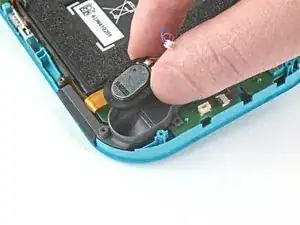

Снимите левый динамик.
