Замена экрана Nintendo Switch Lite

Перед началом ремонта убедитесь, что устройство полностью выключено.

Используйте отвертку Y00, чтобы вынуть четыре винта длиной 6.3 мм, крепящие заднюю панель.

В ходе ремонта следите за каждым винтом и убедитесь, что он возвращается именно в то место, откуда был извлечён.

Используйте отвертку JIS 000 или официальную отвертку iFixit PH 000, чтобы вынуть следующие винты, крепящие заднюю панель:

Два винта длиной 3.6 мм в верхней части устройства

Два винта длиной 3.6 мм в нижней части устройства

Чтобы предотвратить срывание этих тугих винтов, применяйте сильное нажимное усилие вниз, работайте медленно и попробуйте другую отвертку, если винты не вытягиваются.

Вставьте открывающий инструмент в решётку левого динамика внизу устройства.

Поверните открывающий инструмент, чтобы освободить защёлки, фиксирующие заднюю панель.

Не вставляйте открывающий инструмент глубже, чем необходимо, чтобы не повредить модуль динамика.

Сдвиньте открывающий инструмент вокруг нижнего левого угла, чтобы освободить защёлки на левой стороне устройства.

Вставьте открывающий инструмент в решётку правого динамика внизу устройства.

Поверните открывающий инструмент, чтобы освободить защёлки.

Не вставляйте открывающий инструмент глубже, чем необходимо, чтобы не повредить модуль динамика.

Сдвиньте и подденьте открывающий инструмент вокруг нижнего правого угла, чтобы освободить защёлки на правой стороне устройства.

Продолжайте сдвигать и поддевать открывающий инструмент вдоль зазора в верхней части устройства, чтобы освободить защёлки.

Поднимите нижний край задней панели, открывая её как книгу.

Снимите заднюю панель.

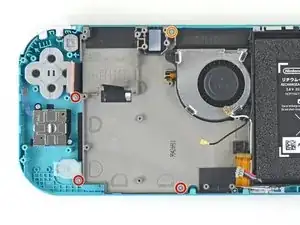

Используйте отвертку JIS 000 или официальную отвертку iFixit PH 000, чтобы вынуть следующие четыре винта:

Три винта по 3.1 мм

Один винт 4.5 мм

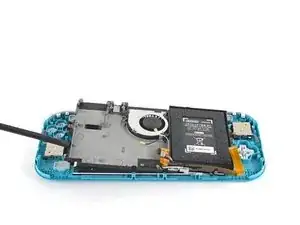

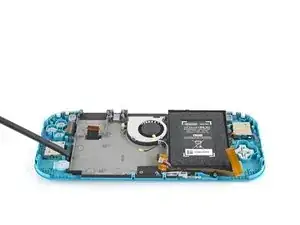

Используйте лопатку или пальцы, чтобы приподнять защитную пластину и вынуть её из устройства.

Вы можете почувствовать некоторое сопротивление. Это нормально, так как защитная пластина слегка приклеена к радиатору с термопастой.

Снимите защитную пластину.

Удалите старую термопасту с защитной пластины и радиатора с помощью изопропилового спирта и микрофибровой ткани. Нанесите новую термопасту на радиатор перед повторной сборкой.

Используйте открывающий инструмент или ноготь, чтобы отогнуть маленький шарнирный фиксирующий язычок на ZIF-разъёме кабеля межсоединения материнской платы.

Не используйте металлические пинцеты! Некоторые ремонтники считают, что металлические пинцеты могут коротнуть ленточный кабель/разъём. Безопаснее использовать пинцеты с нейлоновой или керамической насадкой.

Используйте пинцет, чтобы вынуть межсоединительный кабель из его разъёма на материнской плате.

Используйте наконечник лопатки, чтобы поддеть разъём аккумулятора и вытащить его прямо вверх из гнезда на материнской плате.

Используйте плоский конец лопатки или пальцы, чтобы аккуратно оторвать поролон, который слабо приклеен к вентилятору.

Поролон нужно отогнуть только настолько, чтобы он не мешал вентилятору.

Используйте отвертку JIS 000 или официальную отвертку iFixit PH 000, чтобы вынуть три винта длиной 3 мм, фиксирующие радиатор к материнской плате.

Используйте лопатку или пальцы, чтобы приподнять радиатор над материнской платой и снять его.

Вы можете почувствовать небольшое сопротивление. Это нормально, так как радиатор частично приклеен к процессору термопастой.

Удалите старую термопасту с радиатора и процессора, используя изопропиловый спирт и микрофибровую салфетку. Нанесите новую термопасту на процессор перед сборкой.

Используйте инструмент для открытия или ноготь, чтобы поднять малую шарнирную защёлку на ZIF-разъёме кабеля картридера.

Используйте отвёртку JIS 000 или официальную отвёртку iFixit PH 000, чтобы выкрутить семь винтов длиной 3,1 мм, фиксирующих картридер и разъём для наушников.

Используйте пинцет или пальцы, чтобы аккуратно поднять картридер и сдвинуть его влево, чтобы вытащить кабель из разъёма.

Снимите картридер и разъём для наушников.

Используйте отвёртку JIS 000 или официальную отвёртку iFixit PH 000, чтобы выкрутить два винта длиной 4,5 мм, фиксирующих правый триггер к материнской плате.

Снимите узел правого триггера.

Используйте пинцет или пальцы, чтобы снять резиновую прокладку узла правого триггера, если она осталась на месте и не оторвалась при снятии узла.

Используйте острый конец лопатки, чтобы выпрямить чёрный антенный кабель и вытянуть его вверх из гнезда на материнской плате.

Повторите ту же процедуру для белого антенного кабеля.

Используйте инструмент для открытия или ноготь, чтобы поднять малую шарнирную защёлку на ZIF-разъёме кабеля вентилятора.

Используйте пинцет, чтобы вытащить кабель вентилятора из его разъёма на материнской плате.

Используйте инструмент для открытия или ноготь, чтобы поднять малую шарнирную защёлку на ZIF-разъёме кабеля дисплея.

Используйте пинцет, чтобы вытащить кабель дисплея из его разъёма на материнской плате.

Используйте инструмент для открытия или ноготь, чтобы поднять малую шарнирную защёлку на ZIF-разъёме кабеля дигитайзера.

Используйте пинцет, чтобы вытащить кабель дигитайзера из его разъёма на материнской плате.

Используйте инструмент для открытия или ноготь, чтобы поднять малую шарнирную защёлку на ZIF-разъёме кабеля правого джойстика.

Используйте пинцет, чтобы вытащить кабель правого джойстика из его разъёма на материнской плате.

Используйте отвёртку JIS 000 или официальную отвёртку iFixit PH 000, чтобы выкрутить следующие шесть винтов, фиксирующих материнскую плату:

Три винта 3,1 мм

Три винта 4,5 мм

Вставьте лопатку в зазор между рамой и материнской платой и приподнимите плату, чтобы вынуть её из посадочного места.

Снимите узел материнской платы.

Используйте отвёртку JIS 000 или официальную отвёртку iFixit PH 000, чтобы выкрутить два винта длиной 3,5 мм, фиксирующих джойстик.

Снимите джойстик пальцами.

Вокруг отверстия, через которое проходит джойстик, находится тонкая чёрная прокладка. Постарайтесь не повредить эту прокладку при снятии джойстика.

Используйте пинцет или пальцы, чтобы потянуть кабель левого динамика строго вверх и вынуть его из гнезда на дочерней плате.

Не тяните за провода, иначе вы рискуете оторвать их от разъёма.

Используйте отвёртку JIS 000 или официальную отвёртку iFixit PH 000, чтобы выкрутить винт длиной 4,5 мм, фиксирующий модуль левого динамика.

Используйте пальцы, чтобы приподнять модуль динамика вверх и вытащить его из гнезда.

Часть модуля динамика проходит под хрупким ленточным кабелем. Будьте осторожны, чтобы не зацепить кабель при извлечении модуля.

Используйте монтажный инструмент или ноготь, чтобы поднять маленькую шарнирную фиксирующую планку на ZIF‑разъёме шлейфа соединения с платой.

Используйте пинцет, чтобы вытащить шлейф соединения с платой из его разъёма на дочерней плате.

Используйте монтажный инструмент или ноготь, чтобы поднять маленькие шарнирные фиксирующие планки на двух ZIF‑разъёмах ленточных кабелей.

Используйте пинцет, чтобы вытащить шлейф экрана дочерней платы из его разъёма на материнской плате.

Повторите процедуру для шлейфа кнопок громкости.

Используйте пинцет или пальцы, чтобы снять кнопки громкости.

Используйте монтажный инструмент или ноготь, чтобы поднять маленькую шарнирную фиксирующую планку на ZIF‑разъёме шлейфа левого джойстика.

Используйте пинцет, чтобы вытащить шлейф левого джойстика из его разъёма на дочерней плате.

Используйте отвёртку JIS 000 или официальную PH 000 iFixit, чтобы открутить два винта 4,5 мм, крепящие сборку левой триггерной кнопки.

Снимите сборку левой триггерной кнопки.

Используйте отвёртку JIS 000 или официальную PH 000 iFixit, чтобы открутить следующие четыре винта:

Два винта 4,5 мм

Два винта 6 мм

Используйте пальцы, чтобы приподнять дочернюю плату вверх и вынуть её из гнезда.

Используйте отвёртку JIS 000 или официальную PH 000 iFixit, чтобы открутить два винта 3,5 мм, крепящие левый джойстик.

Используйте плоский конец лопатки, чтобы приподнять джойстик вверх и вынуть его из гнезда.

Используйте пальцы, чтобы снять джойстик.

Вокруг отверстия, через которое джойстик проходит в рамку, есть тонкая чёрная прокладка. Старайтесь не смещать эту прокладку при снятии джойстика.

Используйте отвёртку JIS 000 или официальную PH000 iFixit, чтобы открутить четыре винта, крепящие среднюю рамку:

Три винта 2,5 мм

Один винт 6 мм

Используйте лопатку, чтобы поддеть среднюю рамку, пока не сможете схватить её пальцами.

Схватите среднюю рамку и потяните вверх, чтобы снять её.

Удалите любые оставшиеся кнопки, которые свободно лежат в рамке.

Переверните рамку так, чтобы экран был сверху.

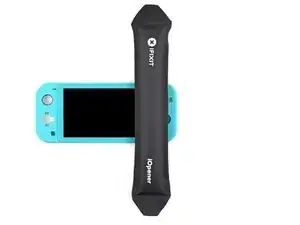

Разогрейте iOpener и приложите его к левой кромке экрана на две минуты.

В качестве альтернативы вы можете использовать фен на низкой температуре.

Если вы используете фен, нагревайте экран только несколькими секундами за раз, иначе вы можете деформировать пластиковый корпус.

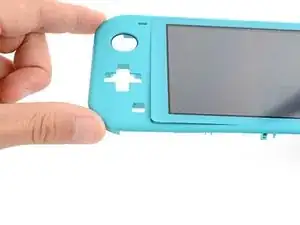

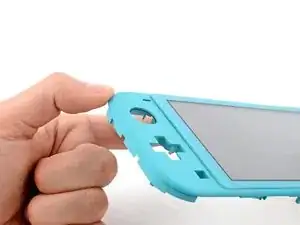

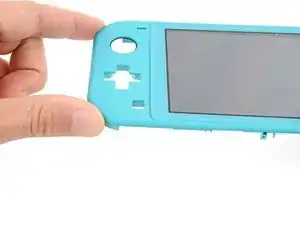

Лёгким изгибом левой стороны рамки отогните её от экрана, чтобы создать зазор в нижнем левом углу.

Если вам трудно создать зазор, снова приложите разогретый iOpener на две минуты и попробуйте снова.

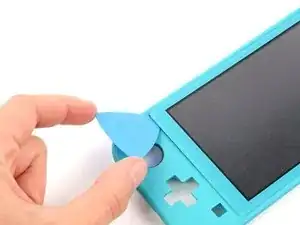

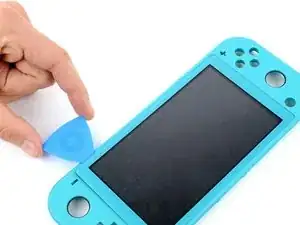

Вставьте монтажную лезвие в зазор.

Не вставляйте лезвие глубже 3 мм, чтобы не повредить экран.

На протяжении всего ремонта не вставляйте лезвие глубже 3 мм, чтобы не повредить экран.

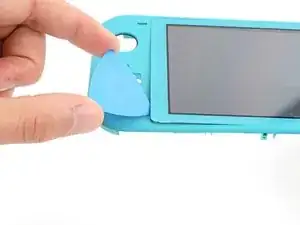

Просуньте монтажную лезвие вдоль левой кромки.

Оставьте лезвие в верхнем левом углу, чтобы клей не смог снова схватиться.

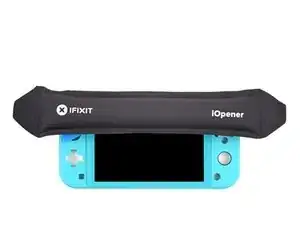

Нанесите нагретый iOpener на верхний край экрана в течение двух минут.

Можно также использовать фен, но не нагревайте экран более нескольких секунд за раз.

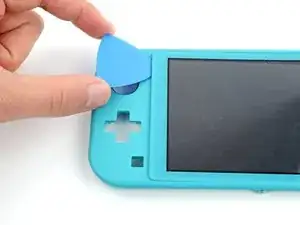

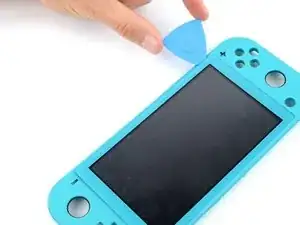

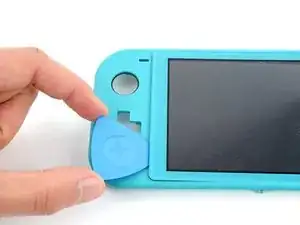

Поверните медиатор для вскрытия вокруг верхнего левого угла.

Проведите медиатор вдоль верхнего края.

Оставьте медиатор вставленным в верхнем правом углу.

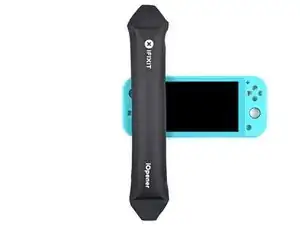

Нанесите нагретый iOpener на правый край экрана в течение двух минут.

Можно также использовать фен, но не нагревайте экран более нескольких секунд за раз.

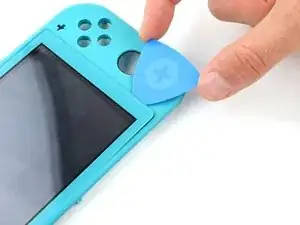

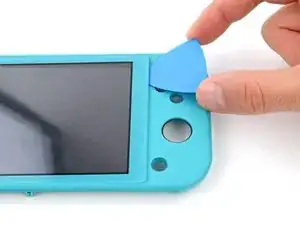

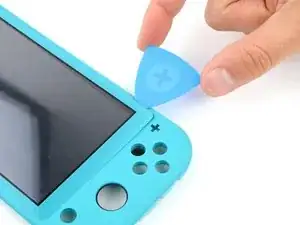

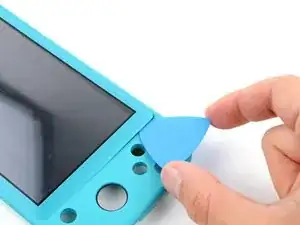

Поверните медиатор для вскрытия вокруг верхнего правого угла.

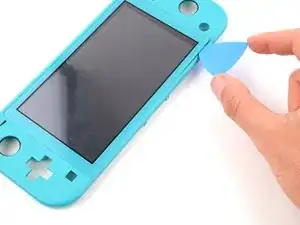

Проведите медиатор вдоль правого края.

Оставьте медиатор вставленным в нижнем правом углу.

Нанесите нагретый iOpener на нижний край экрана в течение двух минут.

Можно также использовать фен, но не нагревайте экран более нескольких секунд за раз.

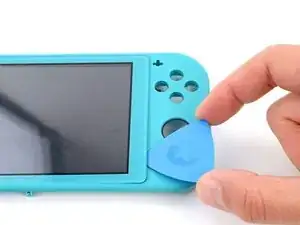

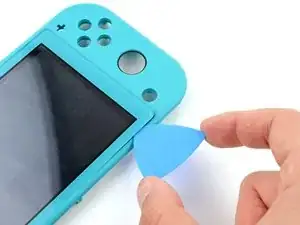

Поверните медиатор для вскрытия вокруг нижнего правого угла.

Проведите медиатор вдоль нижнего края.

Схватите корпус и надавите снизу на левый край экрана, чтобы разъединить фиксирующий его клей.

Шлейфы дигитайзера не позволяют экрану подниматься прямо вверх от рамки.

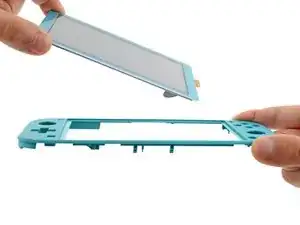

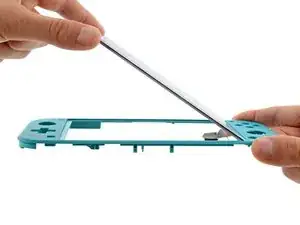

Поднимите левую сторону экрана под углом 45 градусов и снимите его.

Если экран всё ещё прилип к рамке, проведите медиатором по периметру и попробуйте снова.

При сборке следуйте этому руководству для замены клея для экрана.
