Замена правого динамика Nintendo Switch Lite

Перед началом ремонта убедитесь, что устройство полностью выключено.

Используйте отвертку Y00, чтобы вынуть четыре винта длиной 6.3 мм, фиксирующие заднюю панель.

В ходе ремонта сохраняйте порядок винтов и возвращайте каждый винт на место, откуда он был извлечён.

Используйте отвёртку JIS 000 или официальную отвёртку iFixit PH 000, чтобы вынуть следующие винты, крепящие заднюю панель:

Два винта длиной 3.6 мм в верхней части устройства

Два винта длиной 3.6 мм в нижней части устройства

Чтобы предотвратить срезание этих тугих винтов, прилагайте сильное нажатие вниз, работайте медленно и попробуйте другую отвёртку, если винты не выкручиваются.

Вставьте инструмент для открытия в решётку левого динамика в нижней части устройства.

Поверните инструмент для открытия, чтобы освободить защёлки, удерживающие заднюю панель.

Не вставляйте инструмент глубже, чем необходимо, чтобы не повредить модуль динамика.

Проведите инструментом для открытия по нижнему левому углу, чтобы освободить защёлки на левой стороне устройства.

Вставьте инструмент для открытия в решётку правого динамика в нижней части устройства.

Поверните инструмент для открытия, чтобы освободить защёлки.

Не вставляйте инструмент глубже, чем необходимо, чтобы не повредить модуль динамика.

Проведите и подденьте инструментом вокруг нижнего правого угла, чтобы освободить защёлки на правой стороне устройства.

Продолжайте проводить и поддевать инструмент вдоль зазора в верхней части устройства, чтобы освободить защёлки.

Поднимите нижний край задней панели, откройте её как книгу.

Снимите заднюю панель.

Используйте отвёртку JIS 000 или официальную отвёртку iFixit PH 000, чтобы вынуть следующие четыре винта:

Три винта 3.1 мм

Один винт 4.5 мм

Используйте лопатку или пальцы, чтобы приподнять защитную пластину и вынуть её из устройства.

Вы можете почувствовать некоторое сопротивление. Это нормально, поскольку защитная пластина слегка приклеена к радиатору термопастой.

Снимите защитную пластину.

Удалите старую термопасту с защитной пластины и радиатора с помощью изопропилового спирта и микрофибровой ткани. Нанесите новую термопасту на радиатор перед сборкой.

Используйте инструмент для открытия или ноготь, чтобы откинуть маленькую шарнирную защёлку на ZIF-разъёме межплатного кабеля материнской платы.

Не используйте металлические пинцеты! Некоторые ремонтники утверждают, что металлические пинцеты могут вызвать короткое замыкание ленты/разъёма. Безопаснее использовать пинцеты с нейлоновыми или керамическими наконечниками.

Используйте пинцет, чтобы вытащить межплатный кабель из его разъёма на материнской плате.

Используйте острие лопатки, чтобы поддеть разъём аккумулятора прямо вверх и вынуть его из посадочного места на материнской плате.

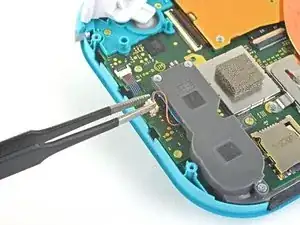

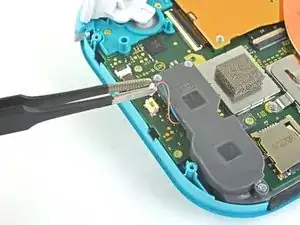

Используйте пинцет или пальцы, чтобы вытащить кабель правого динамика прямо вверх из его разъёма на материнской плате.

Не тяните за провода, иначе вы рискуете оторвать провода от разъёма.

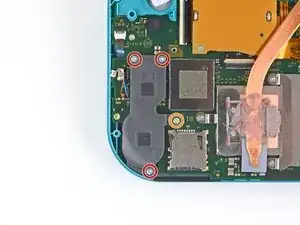

Используйте отвёртку JIS 000 или официальную отвёртку iFixit PH 000, чтобы вынуть следующие четыре винта:

Три винта 2.5 мм

Один винт 4.5 мм

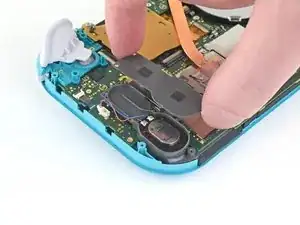

Используйте пальцы, чтобы приподнять и снять крышку модуля правого динамика.

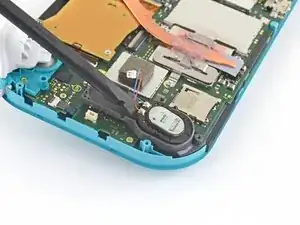

Вставьте лопаткy в зазор в верхней части динамика.

Будьте осторожны, чтобы не повредить провода динамика при вставке лопатки в зазор.

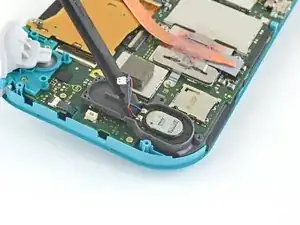

Подденьте динамик, чтобы приподнять его и вынуть из посадочного места.

Динамик закреплён легким клеем внутри модуля, поэтому потребуется небольшая сила.

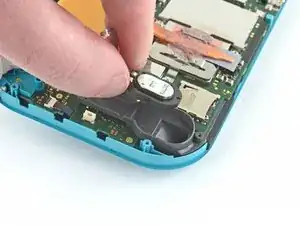

Снимите правый динамик.
