Замена батарейки CMOS в Dreamcast
Если при каждом включении консоли Dreamcast запрашивает время и дату, значит, батарейка CMOS разрядилась. В этом руководстве показано, как заменить батарейку CMOS.
Обратите внимание, что данное руководство устарело, и в ближайшее время оно будет обновлено.
Шаг 1
Найдите и выкрутите все четыре чёрные 12-мм винта Phillips #02 с нижней стороны консоли.
Примечание: Чтобы найти четвёртый винт, нужно снять крышку отсека расширения
Шаг 2
Внутренние компоненты могут быть незакреплёнными. Будьте осторожны, чтобы они не выпали при снятии крышки.
Поверните консоль лицевой стороной вверх.
Снимите верхнюю крышку, аккуратно приподняв верхнюю часть консоли.
Шаг 3
Будьте осторожны с белым кабелем контроллера, так как он может быть хрупким.
Отсоедините белый кабель контроллера, аккуратно потянув за кабель, покачивая его вперёд и назад, пока он не отключится от платы контроллера.
Шаг 4
Выкрутите четыре 14-мм винта Phillips #02, расположенные на плате контроллера.
Шаг 5
Отсоедините белый разъём вентилятора от порта контроллера.
Шаг 6
Снимите плату контроллера, приподняв её от порта контроллера.
Шаг 7

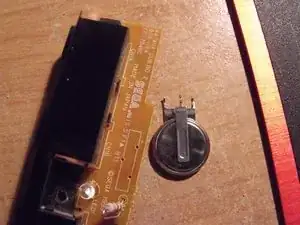

Запомните, где находятся положительный и отрицательный контакты.
Отпаяйте старую батарейку CMOS от платы контроллера.
Шаг 8

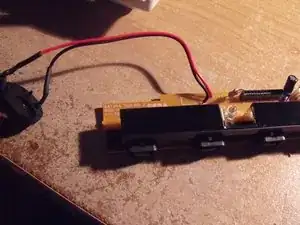

Припаяйте держатель новой батарейки к двум проводам.
Припаяйте противоположные концы проводов к плате контроллера. Убедитесь, что соответствующие точки на плате совпадают с прежними местами положительного и отрицательного контактов.
Шаг 9

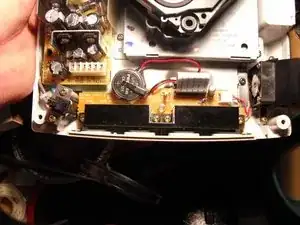

Установите плату контроллера на место.
Закрепите держатель батарейки изнутри с помощью самоклеящегося материала, например, двухстороннего поролонового скотча.
Установите батарейку в держатель.
Соберите консоль в порядке, обратном разборке.
После сборки подключите Dreamcast к телевизору или монитору, включите питание и установите время.
Завершение
Чтобы собрать устройство, выполните инструкции в обратном порядке.
Перевод руководства с ifixit.com
