Замена логической платы Sega Dreamcast

Перед началом убедитесь, что консоль отключена от сети переменного тока.

Переверните консоль на заднюю сторону.

Запомните номер модели, на случай если потребуются запасные части.

Снимите слот расширения, нажав на небольшой зажим на слоте и отщёлкнув его от корпуса консоли.

Найдите и отвинтите все четыре чёрных винта Phillips 12 мм #02 на нижней стороне консоли.

Примечание: для доступа к четвёртому винту снимите слот расширения

Внутренние компоненты могут болтаться. Будьте осторожны, чтобы они не выпали при снятии крышки.

Поставьте консоль в нормальное положение.

Снимите верхнюю крышку, осторожно приподняв верхнюю часть корпуса.

Перед началом убедитесь, что консоль отключена от сети переменного тока. Если Вы только что выключили систему, дайте конденсаторам несколько минут для разрядки перед началом работы.

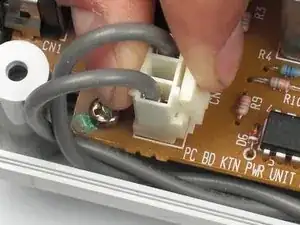

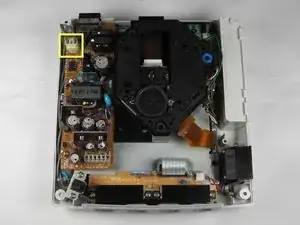

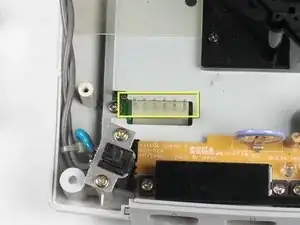

Снимите белый женский разъём, сжав фикcатор и аккуратно потянув его вверх с платы питания.

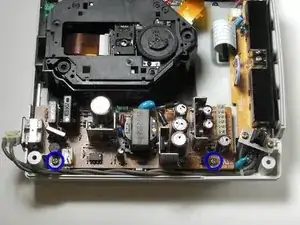

Отвинтите два винта Philips 10 мм #02, крепящих блок питания.

Не сгибайте мужской разъём между установленной частью при вынимании блока питания из шасси.

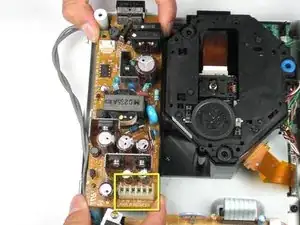

Снимите плату питания, используя обе руки, аккуратно приподняв её от корпуса консоли.

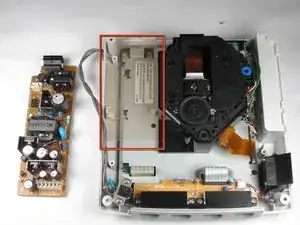

Снимите прозрачную пластиковую плёнку, заправленную между блоком питания и шасси.

Обращайтесь бережно с белым кабелем от контроллера — он может быть хрупким.

Отключите белый кабель контроллера, аккуратно потянув кабель и покачивая его туда‑обратно, пока он не отсоединится от платы контроллера.

Отвинтите четыре винта Philips 14 мм #02, расположенные на плате контроллера.

Отключите белый разъём вентилятора от порта контроллера.

Снимите плату контроллера, приподняв её от порта контроллера.

Отсоедините оранжевый кабель, аккуратно потянув и покачивая кабель туда‑обратно, пока он не освободится от логической платы.

Отсоедините кабели, аккуратно потянув три кабеля GD‑ROM, чтобы вынуть их из логической платы.

Отвинтите два чёрных винта Philips 12 мм #02, расположенные на левой стороне крепления GD‑ROM.

На первом фото консоль повернута на 90 градусов против часовой стрелки. На втором фото показано нормальное положение.

При подъёме GD‑ROM следите, чтобы верхняя часть корпуса не оторвалась от основания.

Снимите GD‑ROM, аккуратно приподняв его от основания.

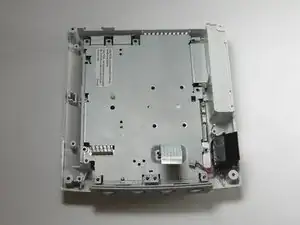

Снимите белый разъём вентилятора, аккуратно потянув его от порта контроллера.

Белый разъём вентилятора может уже быть отключён, если Вы выполнили руководство по разборке порта контроллера.

Отвинтите два винта Philips 8.5 мм #00 с крепления вентилятора.

Отвинтите два винта Philips 17.5 мм #00 с крепления вентилятора.

Снимите вентилятор с крепления.

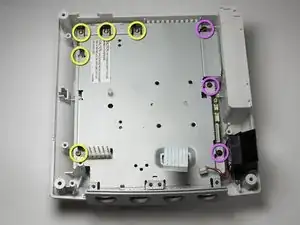

Удалите пять 10 мм винтов Phillips #02 с левой стороны крышки платы.

Удалите три чёрных 12 мм винта Phillips #02 с правой стороны крышки платы.

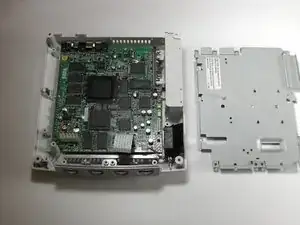

Поднимите металлическую крышку с консоли.

Перед передачей платы вы можете использовать заземляющий ремешок, чтобы защитить устройство от статического электричества. Если у вас нет заземляющего ремешка, можно заземлить себя, прикоснувшись к крупному металлическому предмету.

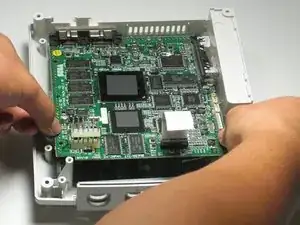

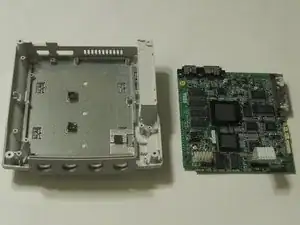

Снимите плату и поместите её на антистатическую поверхность.
