Замена порта контроллера Sega Dreamcast

Перед началом убедитесь, что консоль отключена от сети переменного тока.

Переверните консоль на спинку.

Запомните номер модели, на случай если потребуются запасные части.

Снимите отсек расширения, надавливая на небольшую защёлку на отсеке и отщёлкивая его от корпуса консоли.

Выверните все четыре чёрных винта Phillips #02 длиной 12 мм с нижней стороны консоли.

Примечание: снимите отсек расширения, чтобы добраться до четвёртого винта

Внутренние компоненты могут быть подвижны. Будьте осторожны, чтобы они не выпали при снятии крышки.

Поверните консоль в нормальное положение.

Снимите верхнюю крышку, аккуратно приподняв верхнюю часть корпуса.

Обращайтесь с белым кабелем контроллера аккуратно — он может быть хрупким.

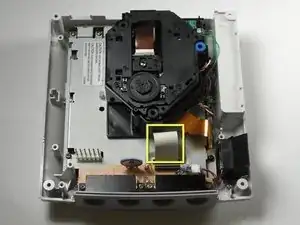

Отсоедините белый кабель контроллера, аккуратно потянув кабель и покачивая его взад-вперёд, пока он не отсоединится от платы контроллера.

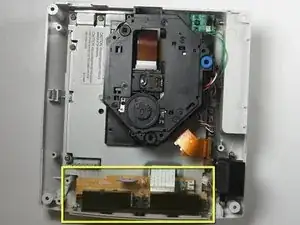

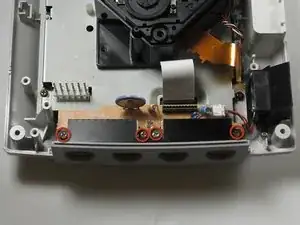

Выверните четыре винта Philips #02 длиной 14 мм, расположенные на плате контроллера.

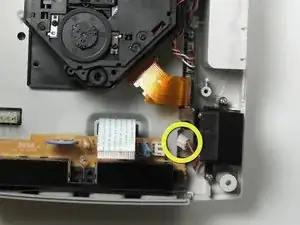

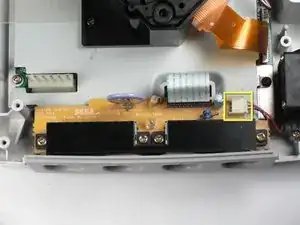

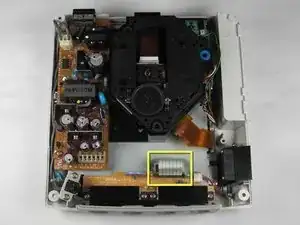

Отсоедините белый разъём вентилятора от порта контроллера.

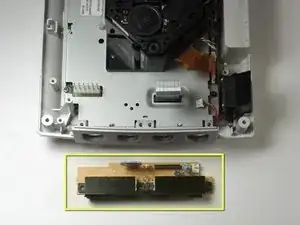

Снимите плату контроллера, приподняв её вверх от порта контроллера.

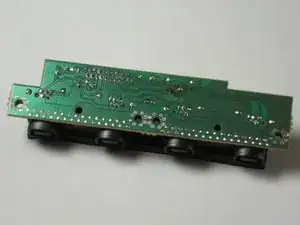

Переверните плату контроллера лицевой стороной вниз, чтобы были видны паяные соединения.

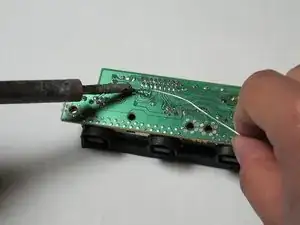

Удалите предохранитель F1, используя паяльник и оплётку для удаления припоя.

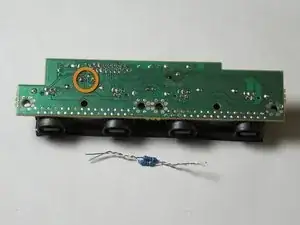

Позиция F1 чётко обозначена на верхней стороне платы контроллера.

Если сквозное отверстие F1 на плате не видно, можно очистить его, удалив лишний припой с помощью паяльника и оплётки.

Если вы не используете резистор-предохранитель, пропустите этот шаг. В противном случае продолжайте.

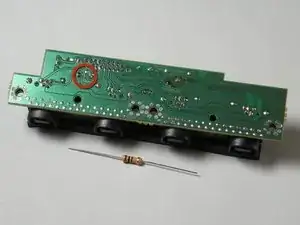

Вставьте и припаятьте новый резистор-предохранитель в гнездо F1.

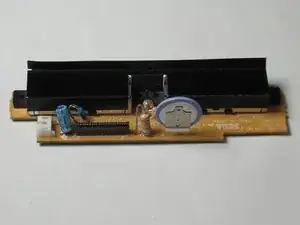

Резистор-предохранитель должен располагаться на верхней стороне платы, а выводы должны выступать на нижней стороне. Полярность резистора не имеет значения.

Резистор 10M 1/2 Вт на фото используется для примера внешнего вида резистора-предохранителя.

Если вы уже установили резистор-предохранитель на предыдущем шаге, этот шаг можно пропустить.

Вставьте и припаятьте параллельные резисторы 10 Ом 1/4 Вт в гнездо F1.

Резисторы должны размещаться на верхней стороне платы, а выводы должны выходить на нижнюю сторону. Полярность резистора не имеет значения.

Резисторы 1/4 Вт на фото приведены в качестве примера внешнего вида параллельных резисторов.

Проверьте, чтобы выводы резистора(ов) не касались других компонентов на верхней стороне платы. В противном случае при включении системы может произойти короткое замыкание.
