Замена правого джойстика Nintendo Switch Lite

Перед началом ремонта убедитесь, что устройство полностью выключено.

Используйте отвёртку Y00, чтобы выкрутить четыре винта длиной 6.3 мм, закрепляющие заднюю панель.

В ходе ремонта следите за каждым винтом и убедитесь, что он возвращается точно на своё место.

Используйте биту JIS 000 или официальную отвёртку iFixit PH 000, чтобы выкрутить следующие винты, закрепляющие заднюю панель:

Два винта длиной 3.6 мм в верхней части устройства

Два винта длиной 3.6 мм в нижней части устройства

Во избежание срыва резьбы у этих тугих винтов прилагайте сильное давление вниз, работайте медленно и попробуйте другую отвёртку, если винты не выкручиваются.

Вставьте инструмент для вскрытия в решётку левого динамика в нижней части устройства.

Поверните инструмент для вскрытия, чтобы освободить защёлки, фиксирующие заднюю панель.

Не вставляйте инструмент для вскрытия глубже, чем требуется, чтобы не повредить модуль динамика.

Проведите инструмент для вскрытия по нижнему левому углу, чтобы освободить защёлки на левой стороне устройства.

Вставьте инструмент для вскрытия в решётку правого динамика в нижней части устройства.

Поверните инструмент для вскрытия, чтобы освободить защёлки.

Не вставляйте инструмент для вскрытия глубже, чем требуется, чтобы не повредить модуль динамика.

Проведите и подденьте инструмент для вскрытия вокруг нижнего правого угла, чтобы освободить защёлки на правой стороне устройства.

Продолжайте проводить и поддевать инструмент для вскрытия вдоль зазора в верхней части устройства, чтобы освободить защёлки.

Поднимите нижний край задней панели, открывая её как книгу.

Снимите заднюю панель.

Используйте биту JIS 000 или официальную отвёртку iFixit PH 000, чтобы выкрутить следующие четыре винта:

Три винта длиной 3.1 мм

Один винт длиной 4.5 мм

Используйте лопатку или пальцы, чтобы приподнять защитную пластину и вынуть её из устройства.

Вы можете почувствовать некоторое сопротивление. Это нормально — защитная пластина слегка связана с радиатором термопастой.

Снимите защитную пластину.

Удалите старую термопасту с защитной пластины и радиатора с помощью изопропилового спирта и микрофибры. Нанесите новую термопасту на радиатор перед сборкой.

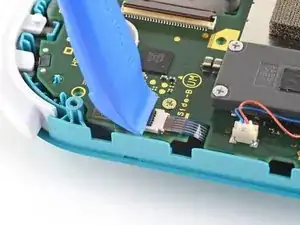

Используйте инструмент для вскрытия или ноготь, чтобы откинуть маленькую шарнирную защёлку ZIF-коннектора межплатного кабеля на материнской плате.

Не используйте металлические пинцеты! Некоторые ремонтники отмечают, что металлические пинцеты могут вызвать короткое замыкание ленты/коннектора. Безопаснее использовать пинцет с нейлоновой или керамической насадкой.

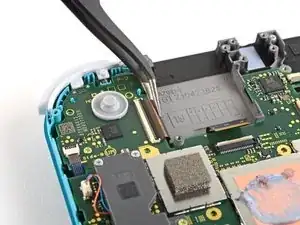

Используйте пинцет, чтобы осторожно вынуть межплатный кабель из его разъёма на материнской плате.

Используйте острие лопатки, чтобы приподнять разъём батареи строго вверх и вынуть его из гнезда на материнской плате.

Используйте плоскую сторону лопатки или пальцы, чтобы осторожно отслоить поролон, слегка приклеенный к вентилятору.

Поролон нужно отслоить лишь настолько, чтобы освободить вентилятор.

Используйте биту JIS 000 или официальную отвёртку iFixit PH 000, чтобы выкрутить три винта длиной 3 мм, крепящие радиатор к материнской плате.

Используйте лопаточку или пальцы, чтобы поднять радиатор вверх и снять его с материнской платы.

Вы можете почувствовать небольшое сопротивление. Это нормально, так как радиатор слегка приклеен к процессору термопастой.

Удалите старую термопасту с радиатора и процессора с помощью изопропилового спирта и микрофибровой салфетки. Нанесите новую термопасту на процессор перед сборкой.

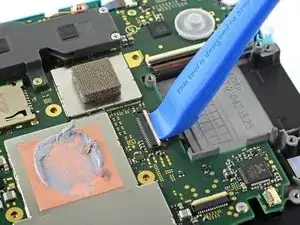

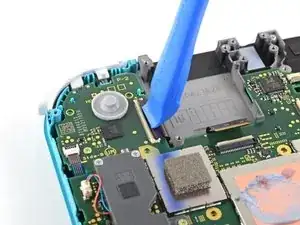

Используйте инструмент для открытия или ноготь, чтобы приподнять маленькую шарнирную фиксирующую планку на ZIF-коннекторе кабеля картриджного разъёма.

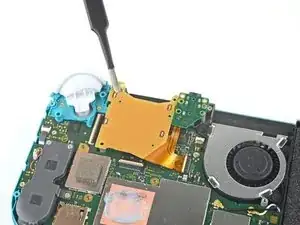

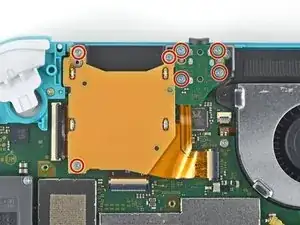

Используйте отвертку JIS 000 или официальную отвертку iFixit PH 000, чтобы выкрутить семь винтов 3,1 мм, фиксирующих картриджный разъём и разъём для наушников.

Используйте пинцет или пальцы, чтобы аккуратно поднять картриджный разъём и сдвинуть его влево, чтобы вытащить кабель из разъёма.

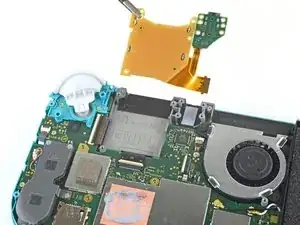

Снимите картриджный разъём и разъём для наушников.

Используйте отвертку JIS 000 или официальную отвертку iFixit PH 000, чтобы выкрутить два винта 4,5 мм, фиксирующих узел правой триггерной кнопки к материнской плате.

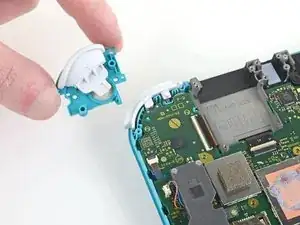

Снимите узел правой триггерной кнопки.

Используйте пинцет или пальцы, чтобы снять резиновую прокладку узла правой триггерной кнопки, если она не осталась прикреплённой к узлу.

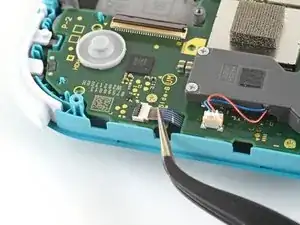

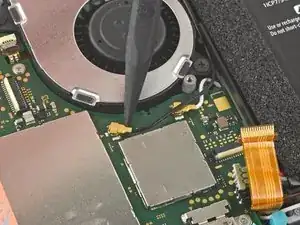

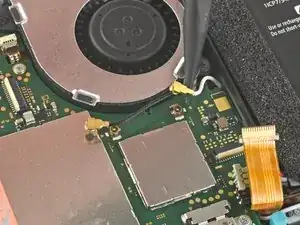

Используйте острие лопаточки, чтобы поддеть чёрный антенный кабель и вытащить его вертикально из разъёма на материнской плате.

Повторите ту же процедуру для белого антенного кабеля.

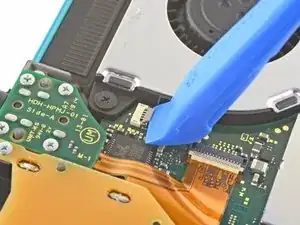

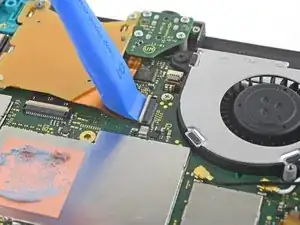

Используйте инструмент для открытия или ноготь, чтобы приподнять маленькую шарнирную фиксирующую планку на ZIF-коннекторе кабеля вентилятора.

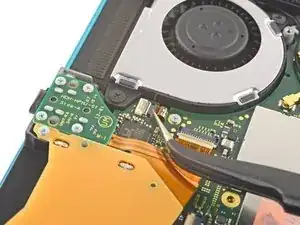

Используйте пинцет, чтобы вытянуть кабель вентилятора из разъёма на материнской плате.

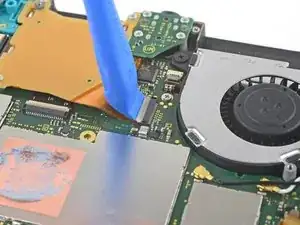

Используйте инструмент для открытия или ноготь, чтобы приподнять маленькую шарнирную фиксирующую планку на ZIF-коннекторе кабеля экрана.

Используйте пинцет, чтобы вытащить кабель экрана из его разъёма на материнской плате.

Используйте инструмент для открытия или ноготь, чтобы приподнять маленькую шарнирную фиксирующую планку на ZIF-коннекторе кабеля дигитайзера.

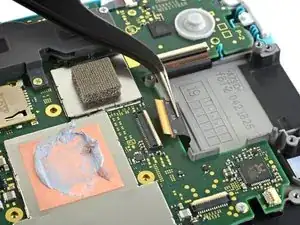

Используйте пинцет, чтобы вытащить кабель дигитайзера из его разъёма на материнской плате.

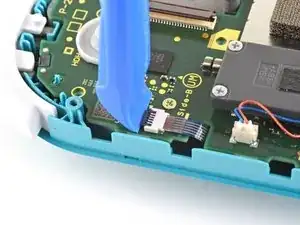

Используйте инструмент для открытия или ноготь, чтобы приподнять маленькую шарнирную фиксирующую планку на ZIF-коннекторе кабеля правого джойстика.

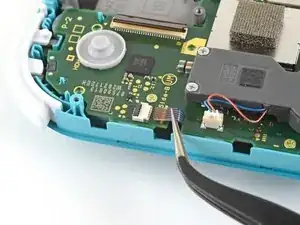

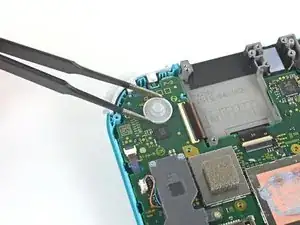

Используйте пинцет, чтобы вытащить кабель правого джойстика из его разъёма на материнской плате.

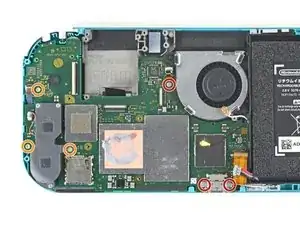

Используйте отвертку JIS 000 или официальную отвертку iFixit PH 000, чтобы выкрутить следующие шесть винтов, фиксирующих материнскую плату:

Три винта 3,1 мм

Три винта 4,5 мм

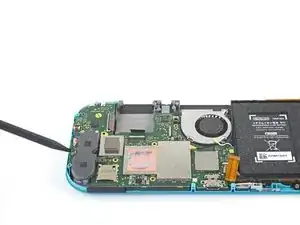

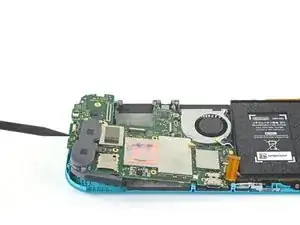

Вставьте лопаточку в зазор между рамой и материнской платой и поднимите материнскую плату вверх и из углубления.

Снимите узел материнской платы.

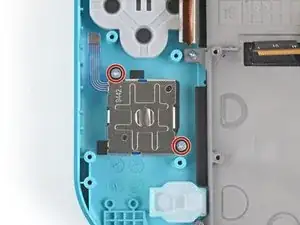

Используйте отвертку JIS 000 или официальную отвертку iFixit PH 000, чтобы выкрутить два винта 3,5 мм, фиксирующих джойстик.

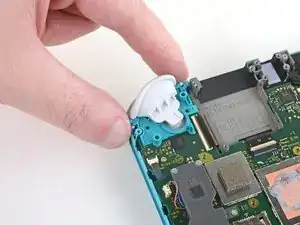

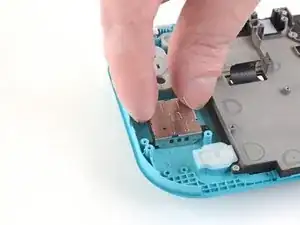

Используйте пальцы, чтобы снять джойстик.

Вокруг отверстия, через которое выходит джойстик, находится тонкая чёрная прокладка. Старайтесь не смещать эту прокладку при снятии джойстика.
