Замена левого джойстика Nintendo Switch Lite

Перед началом этого ремонта убедитесь, что устройство полностью выключено.

Используйте отвертку Y00, чтобы удалить четыре винта длиной 6.3 мм, удерживающих заднюю панель.

В течение всего ремонта следите за каждым винтом и убедитесь, что он вернется точно в то место, откуда был извлечен.

Используйте отвертку JIS 000 или официальную отвертку iFixit PH 000, чтобы удалить следующие винты, удерживающие заднюю панель:

Два винта длиной 3.6 мм на верхней части устройства

Два винта длиной 3.6 мм на нижней части устройства

Чтобы предотвратить сорвание этих жестких винтов, приложите сильное давление вниз, работайте медленно и попробуйте другую отвертку, если винты не хотят выходить.

Вставьте инструмент для открывания в решетку левого динамика на нижней части устройства.

Поверните инструмент, чтобы освободить зажимы, удерживающие заднюю панель.

Избегайте вставления инструмента слишком далеко, чтобы предотвратить повреждение звукового модуля.

Проведите инструментом вокруг нижнего левого угла, чтобы освободить зажимы на левой стороне устройства.

Вставьте инструмент для открывания в решетку правого динамика на нижней части устройства.

Поверните инструмент, чтобы освободить зажимы.

Избегайте вставления инструмента дальше, чем нужно, чтобы предотвратить повреждение звукового модуля.

Проведите и подденьте инструмент вокруг нижнего правого угла, чтобы освободить зажимы на правой стороне устройства.

Продолжайте проводить и поддевать инструмент вдоль щели на верхней части устройства, чтобы освободить зажимы.

Поднимите нижний край задней панели, открыв ее как книгу.

Уберите заднюю панель.

Используйте отвертку JIS 000 или официальную отвертку iFixit PH 000, чтобы удалить следующие четыре винта:

Три винта длиной 3.1 мм

Один винт длиной 4.5 мм

Используйте лопатку или пальцы, чтобы поднять защитную пластину и извлечь ее из устройства.

Вы можете почувствовать некоторое сопротивление. Это нормально, так как защитная пластина слегка приклеена к радиатору термопастой.

Удалите защитную пластину.

Очистите старую термопасту с защитной пластины и радиатора с помощью изопропилового спирта и микрофибровой ткани. Нанесите новую термопасту на радиатор перед сборкой.

Используйте инструмент для открывания или ноготь, чтобы поднять маленький защелкивающийся флажок на ZIF-разъеме кабеля соединения материнской платы.

Не используйте металлические пинцеты! Некоторые мастера утверждают, что металлические пинцеты могут коротить шлейф/разъем. Было бы безопаснее использовать пинцеты с нейлоновыми или керамическими наконечниками.

Используйте пару пинцетов, чтобы извлечь кабель соединения из разъема на материнской плате.

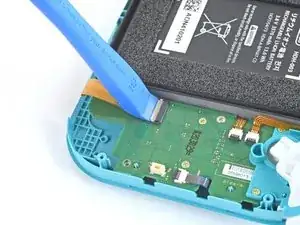

Используйте конец лопатки, чтобы поддеть разъем батареи и аккуратно вынуть его из гнезда на материнской плате.

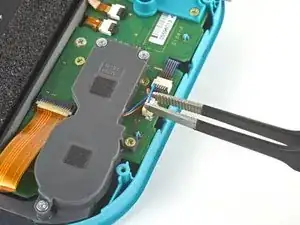

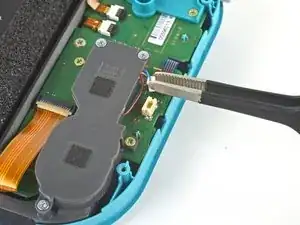

Используйте пару пинцетов или пальцы, чтобы аккуратно вытащить кабель левого динамика из его разъема на дочерней плате.

Не тяните за провода, иначе существует риск их обрыва.

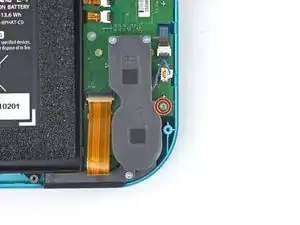

Используйте отвертку JIS 000 или официальную отвертку iFixit PH 000, чтобы удалить винт длиной 4.5 мм, удерживающий модуль левого динамика.

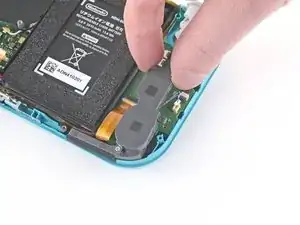

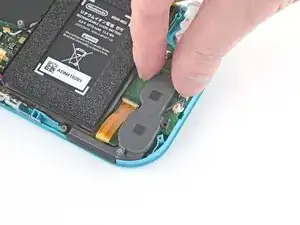

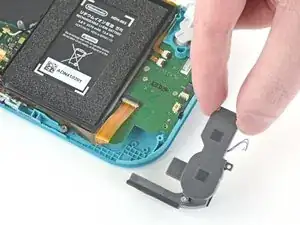

Используйте пальцы, чтобы поднять модуль динамика и извлечь его из углубления.

Часть модуля динамика находится под чувствительным ленточным кабелем. Будьте осторожны, чтобы не зацепить модуль динамика за кабель при его извлечении.

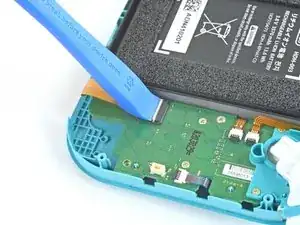

Используйте инструмент для открытия или ноготь, чтобы поднять небольшой запирающий механизм с петлёй на ZIF-разъёме кабеля материнской платы.

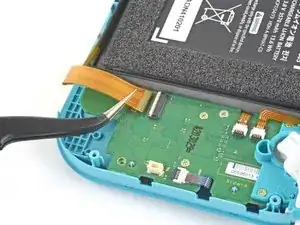

Используя пинцет, извлеките кабель материнской платы из разъёма на дочерней плате.

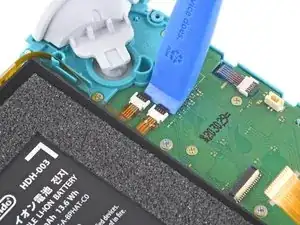

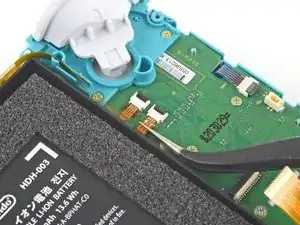

Используйте инструмент для открытия или ноготь, чтобы поднять небольшие запирающие механизмы с петлёй на двух ZIF-разъёмах ленточного кабеля.

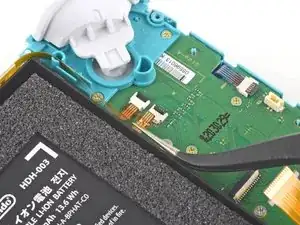

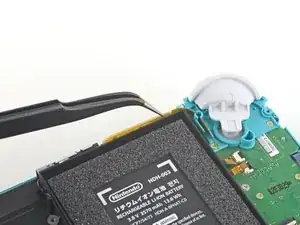

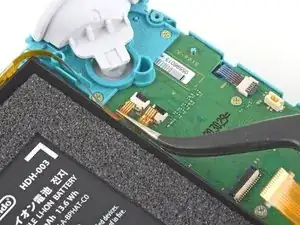

Используйте пинцет, чтобы извлечь кабель экрана дочерней платы из разъёма на материнской плате.

Повторите эту процедуру для кабеля кнопок громкости.

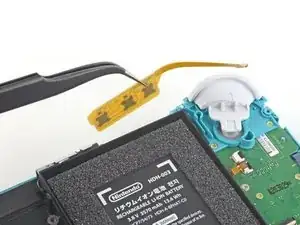

Используйте пинцет или пальцы, чтобы удалить кнопки громкости.

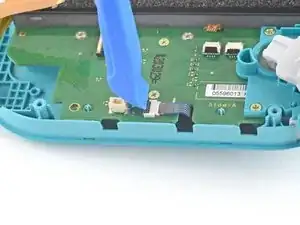

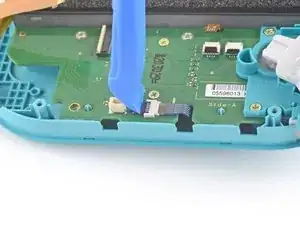

Используйте инструмент для открытия или ноготь, чтобы поднять небольшой запирающий механизм с петлёй на ZIF-разъёме кабеля левого джойстика.

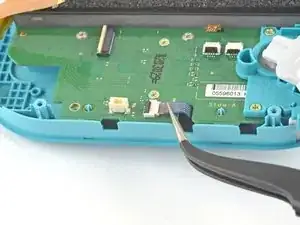

Используя пинцет, извлеките кабель левого джойстика из разъёма на дочерней плате.

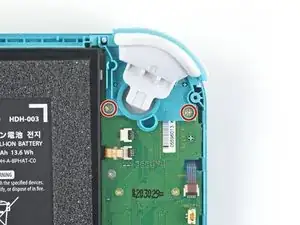

Используйте отвертку JIS 000 или официальную отвертку iFixit PH 000, чтобы удалить два винта длиной 4.5 мм, удерживающих сборку кнопки левого триггера.

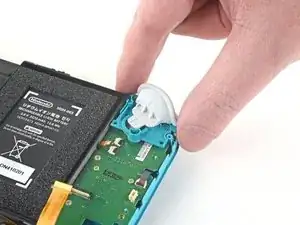

Удалите сборку кнопки левого триггера.

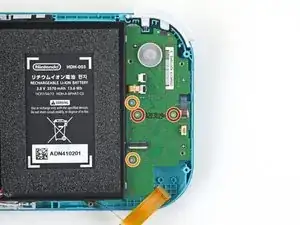

Используйте отвертку JIS 000 или официальную отвертку iFixit PH 000, чтобы удалить следующие четыре винта:

Два винта длиной 4.5 мм

Два винта длиной 6 мм

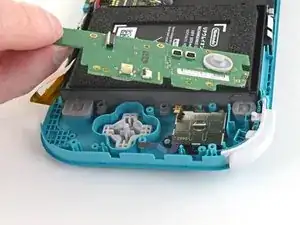

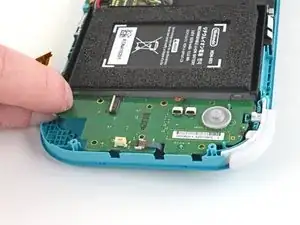

Используйте пальцы, чтобы поднять дочернюю плату и извлечь её из углубления.

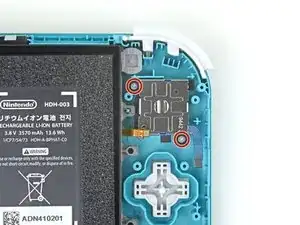

Используйте отвертку JIS 000 или официальную отвертку iFixit PH 000, чтобы удалить два винта длиной 3.5 мм, удерживающих левый джойстик.

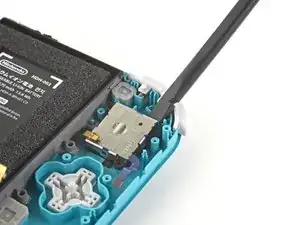

Используйте плоский конец лопатки, чтобы поднять джойстик и извлечь его из углубления.

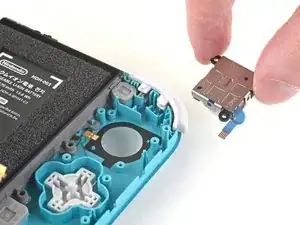

Используйте пальцы, чтобы удалить джойстик.

Вокруг отверстия, сквозь которое проходит джойстик, есть тонкий черный уплотнитель. Старайтесь не повредить этот уплотнитель, когда будете снимать джойстик.
