Разборка геймпада Steam Controller

У меня не было достаточно длинного отвёртки, поэтому я в итоге высверлил два из четырёх боковых винтов.

Снимите заднюю панель и извлеките батареи.

Начните с вывинчивания 4 очевидных винтов, по два с каждой стороны.

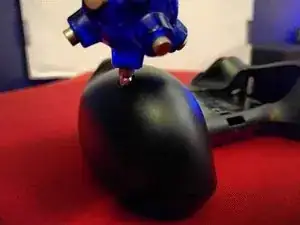

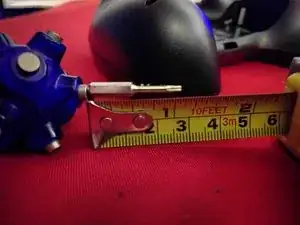

Вам понадобится удлинённая битовая насадка T6, если хотите аккуратно их извлечь. (Не менее 25 мм.)

В профессиональном наборе нет достаточно длинной насадки, поэтому я использовал слегка доработанный шестигранник на двух из них (срезав шляпки) и в итоге высверлил остальные два, потому что шестигранник не подходил по размеру.

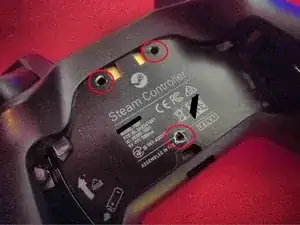

Они скрыты под наклейкой — аккуратно используйте острый лезвие или просто проткните наклейку чем‑то острым.

Два находятся сверху прямо вне отверстий, где видна металл, и один ближе к нижнему центру.

Два сверху расположены гораздо глубже, но мой обычный T6 входит без проблем.

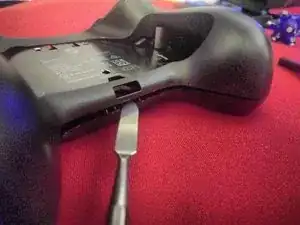

Начинать проще всего с нижнего центра — это оставляет меньше видимых царапин.

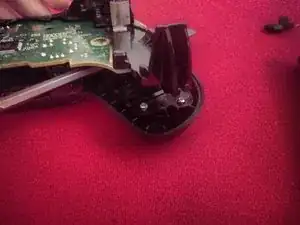

Обходите корпус полностью, проходя ниже/за портом USB. (см. вторую фотографию)

После снятия задней панели могут отойти по две петли батарейного отсека с каждой стороны.

Рекомендую оставить их на задней панели для удобства при сборке.

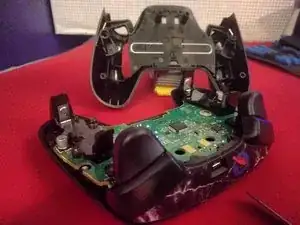

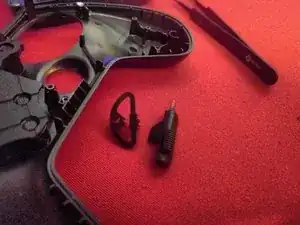

Далее идёт защёлка для фиксации задней панели, состоящая из двух пластиковых частей и двух пружин.

Смотрите третью фотографию для этих деталей.

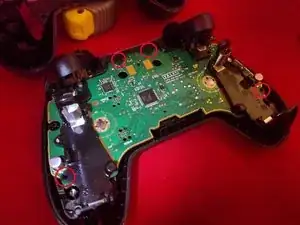

Два винта вблизи верхнего центра.

Два винта по бокам сверху на пластиковых держателях батарейного отсека.

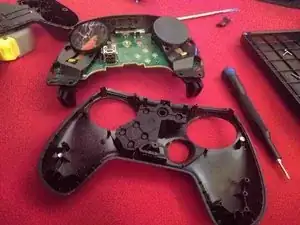

Не снимайте материнскую плату пока — под ней прикреплены ленточные кабели.

Каждый трекпад удерживается двумя винтами. Они зеркально расположены.

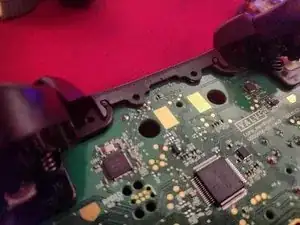

Возможно, придётся приподнять материнскую плату на толщину пальца, чтобы добраться до двух из четырёх винтов. (Они немного находятся под пластиковым держателем батарей.)

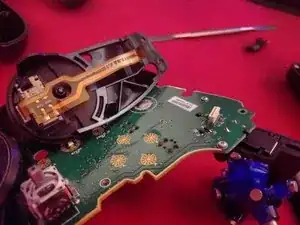

Единственное, что прикреплено к трекпадам — это ленточные кабели, будьте осторожны при подъёме материнской платы с передней пластиковой панели.

Осторожно: при переворачивании передней панели кнопки могут выпасть. В них находится резиновая/проводящая силиконовая деталь, закрывающая их все.

Этот шаг нужен только если вы заменяете трекпад.

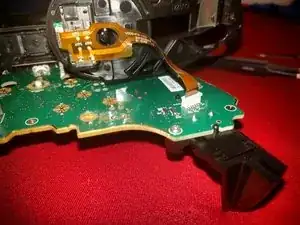

Эти ленточные кабели на самом деле очень легко вынуть — просто потяните аккуратно прямо от платы.

Для повторной установки рекомендованы антистатические пинцеты, так как жёсткие концы очень маленькие и их трудно схватить.

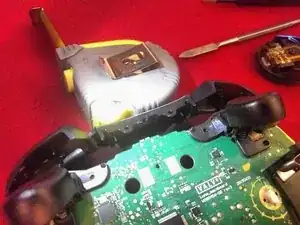

Эта часть буквально просто отщёлкивается, используя два пластиковых защёлочных фиксатора. Тяните в направлении, в котором USB-кабель выходил бы с материнской платы.

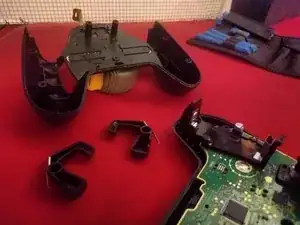

Когда панель USB I/O снимается, вместе с ней выйдут и два бампера. Верхние два бампера на самом деле представляют собой одну длинную пластиковую деталь.

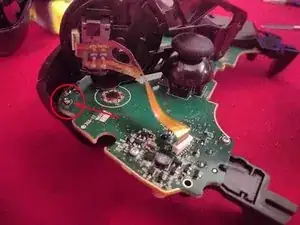

Винт для крепления бамперной конструкции находится на противоположной стороне материнской платы, под местом расположения трекпада.
