Замена крепления триггера Steam Controller

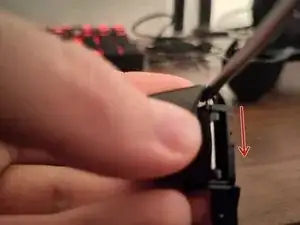

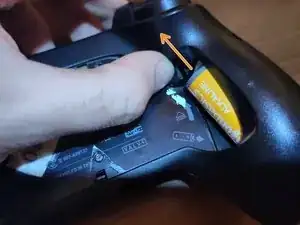

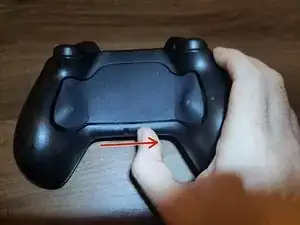

Сдвиньте рычажок внизу в сторону, чтобы снять заднюю крышку.

Если в контроллере есть батареи, нажмите вверх на черные защелки рядом с батареей, чтобы вытащить и удалить их.

Используйте отвертку Torx T6, чтобы выкрутить три винта внутри задней крышки и четыре винта вокруг ручек.

Если вы никогда раньше не открывали контроллер, винты скрыты под наклейкой. Либо аккуратно снимите наклейку с помощью средства для удаления клея, либо проткните наклейку отверткой или тонким лезвием в этих местах, чтобы обнажить заранее просверленные отверстия.

По моему опыту, верхние два винта достаточно лишь ослабить, так как остатки наклейки удерживают их в длинных стержнях. Остальные можно полностью вынуть и отложить в сторону.

Задняя крышка может быть снята. Будьте осторожны: защелки для батарей могут висеть на задней крышке или выпадать.

Если вам трудно отделить задний корпус, используйте пластиковую лопатку или инструмент для поддевания, чтобы разделить две части.

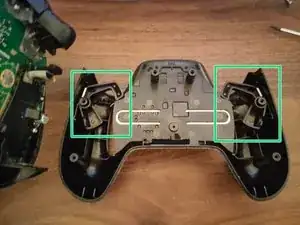

Используйте отвертку Torx T6, чтобы открутить ещё четыре винта: два возле креплений триггеров и два ниже у ручек.

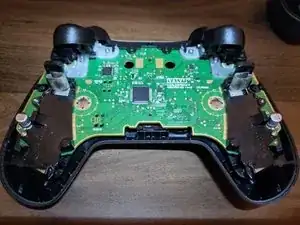

Медленно приподнимите печатную плату снизу.

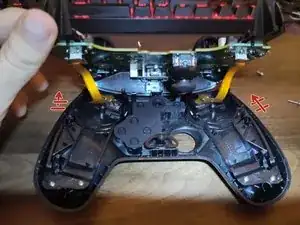

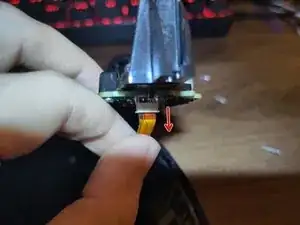

БУДЬТЕ ОСТОРОЖНЫ! Под платой находятся два ленточных кабеля, подключенные к тачпадам. Поднимите плату достаточно высоко, чтобы добраться до ленточных кабелей, и аккуратно отключите их мягкими пинцетом или пальцами.

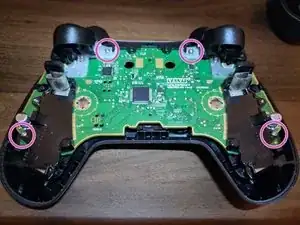

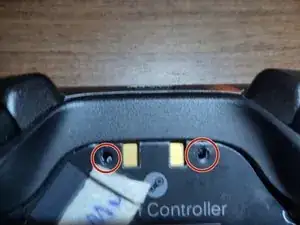

Переверните печатную плату и открутите два винта Torx T6 в верхних углах, удерживающих крепления триггеров.

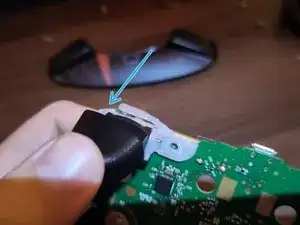

Если вы НЕ видите прямоугольную пластиковую деталь, лежащую на кнопке бампера на плате, скорее всего, бампер вашего контроллера сломан.

После снятия винтов у нас должны быть:

печатная плата,

крепления триггеров,

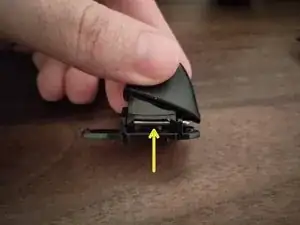

и верхняя планка в сборе, содержащая отверстие для зарядки micro USB и внешние кнопки бамперов. Технически это две детали, но они легко защелкиваются вместе в четырех квадратных точках посередине.

Механизм крепления триггера состоит из двух частей: сам триггер и опорная плоскость вокруг него, которая также выполняет функцию кнопки бампера. Опорная плоскость будет заменена.

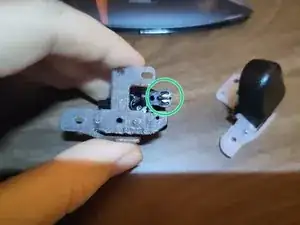

Магнит для датчика Холла на плате размещён внутри триггера. Если после сборки триггер работает некорректно, убедитесь, что магнит на месте.

Удалите механизм триггера, выдвинув металлический горизонтальный стержень. Используйте длинный прочный стержень, поместите его в зазор сбоку от штанги и аккуратно приложите равномерное усилие, пока штанга не выскользнет с другой стороны.

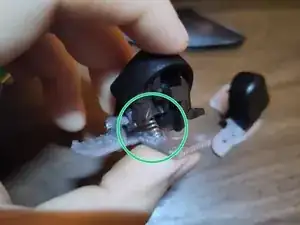

Перед полным выдвижением штанги будьте осторожны: под триггером находится пружина, поэтому медленно вытаскивайте триггер из паза сверху в ограниченном пространстве, чтобы поймать пружину, если она выскочит.

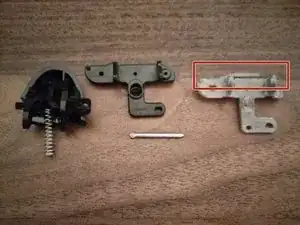

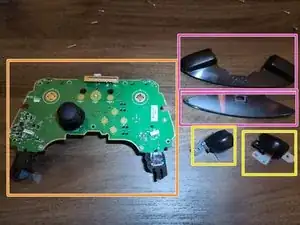

На фото — разобранное крепление триггера рядом с 3D-печатной заменой опорной плоскости, которая будет выполнять роль RB или LB контроллера.

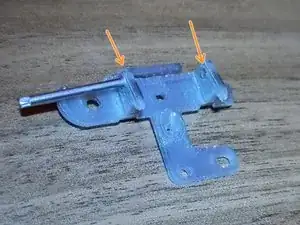

Обратите внимание на прямоугольный фланец на верхней части 3D-печатной опорной плоскости. И обратите внимание, что он отсутствует на оригинальной детали — он откололся, из-за чего кнопку бампера невозможно нормально нажать.

Эта деталь будет лежать между реальной кнопкой на плате и внешней кнопкой бампера при сборке контроллера.

Металлический стержень от триггера будет проходить через два отверстия в заменяемой детали.

Если просверленные отверстия слишком малы или тугие, нанесите немного смазки внутрь отверстий. Стержень должен скользить через отверстия крепления триггера и через два слота снизу плоскости.

Убедитесь, что пружина расположена между глубоким углублением на триггере и большим полуотверстием в верхней части буквы L на опорной плоскости при установке триггера между триггером и плоскостью.

На фото — Steam Controller с установленными новыми креплениями триггеров.

Установите новые крепления на соответствующий угол задней стороны печатной платы и, пока плата лежит ровно, закрутите винт в угол через крепление и плату, чтобы зафиксировать сборку триггера.

Начните класть верхнюю часть печатной платы обратно на переднюю часть контроллера и аккуратно подключите ленточные кабели тачпадов.

Убедитесь, что сетка кнопки и защелка внизу расположены на своих местах.

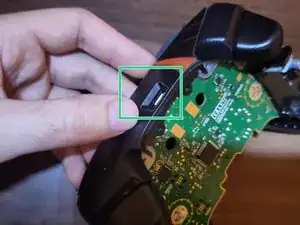

Поднимите верхнюю часть платы и установите двухчастную крышку порта USB поверх платы. Убедитесь, что она ложится поверх рычагов бамперов креплений триггеров и что разъем micro USB заподлицо.

Вставьте четыре винта T6, крепящие крепления триггеров и заднюю часть платы через передний корпус.

Чтобы надеть задний корпус, поместите защелки в верхние стойки на боках рукояти, затем положите корпус и вставьте верхнюю часть контроллера прямо в корпус.

Убедитесь, что маленькая пружина на защелке крышки батарей на нижней части на месте, иначе крышка батарей может не удерживаться при повторном закреплении.
