Отключение аккумулятора Steam Deck

Включите ваш Steam Deck и дайте аккумулятору разрядиться ниже 25%, прежде чем начинать ремонт, так как заряженный литий-ионный полимерный аккумулятор может быть опасен, если случайно проколоть.

В качестве дополнительной меры предосторожности Valve рекомендует перевести ваш Steam Deck в режим хранения аккумулятора в BIOS перед началом любых внутренних ремонтов. Узнайте, как это сделать здесь.

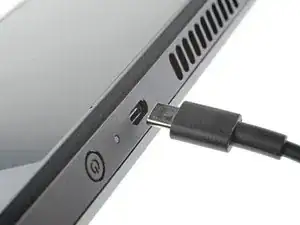

Выключите ваш Steam Deck и отключите все кабели.

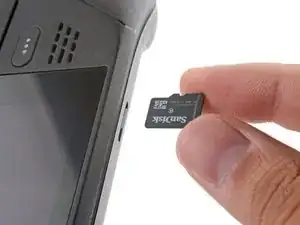

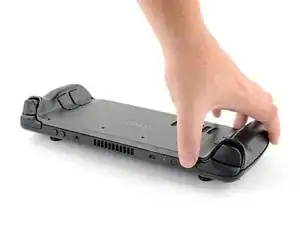

Если у вас установлена карта microSD, обязательно удалите её перед открытием Steam Deck. Если вы попытаетесь снять заднюю крышку с установленной картой, она может сломаться.

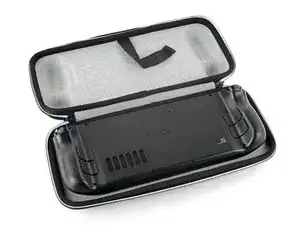

Во время ремонта бывает полезно положить Steam Deck лицом вниз в чехол, чтобы защитить стики и предотвратить раскачивание.

Используйте отвертку Phillips, чтобы удалить восемь винтов, удерживающих заднюю крышку:

Четыре винта с крупной резьбой длиной 9.5 мм

Четыре винта с мелкой резьбой длиной 5.8 мм

Несмотря на стандарты, отвертки Phillips могут различаться по размеру и форме — две отвертки, обозначенные как одного размера, могут подходить по-разному к одному и тому же винту. Используйте тот размер, который наилучшим образом подходит к головке винта.

Во время ремонта следите за каждым винтом и убедитесь, что он вернётся именно на своё место, чтобы избежать повреждения вашего Steam Deck.

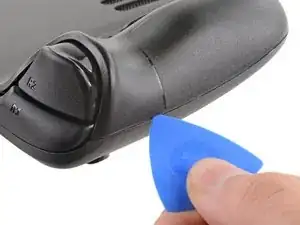

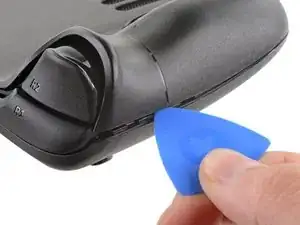

Вставьте открывающий инструмент в тонкий зазор между задней крышкой и передней оболочкой вдоль края правой ручки.

Если у вас возникают трудности с вставкой инструмента в шов ручки, попробуйте начать с верхнего или нижнего длинного края, а затем сдвиньте инструмент к ручке.

Подденьте заднюю крышку, чтобы освободить её от защелок.

Как только защелки отсоединятся с одного края, остальные отсоединяются легко.

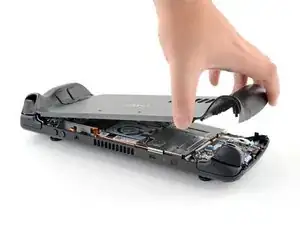

Держите заднюю крышку за открытие, которое вы только что создали, и тяните её вверх и вдали от устройства, чтобы освободить длинные края.

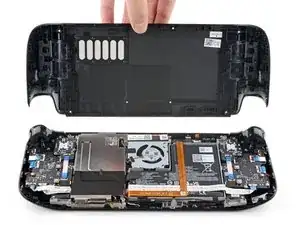

Снимите заднюю крышку.

Если у вас обновлённая версия Steam Deck с черной крышкой материнской платы, пропустите этот шаг.

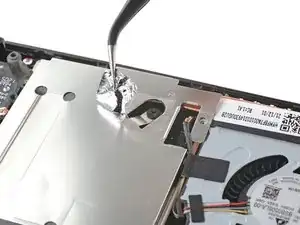

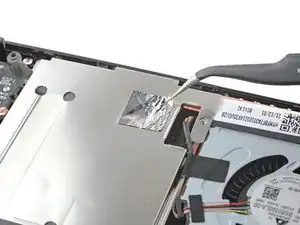

Используйте пинцет, чтобы удалить кусочек фольгированной ленты, закрывающей скрытый винт на щите платы.

Если возможно, постарайтесь не порвать эту ленту, чтобы её можно было повторно использовать. Если необходимо, вы можете сделать замену, вырезав кусочек фольгированной ленты, соответствующий размеру.

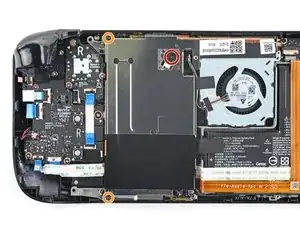

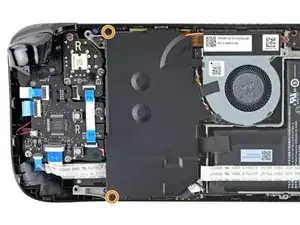

Используйте отвертку Phillips, чтобы удалить три винта, удерживающие щит платы:

Один винт длиной 3.4 мм

Два винта длиной 3.7 мм

Только два винта длиной 3.7 мм вдоль левого края присутствуют в обновлённых Steam Deck.

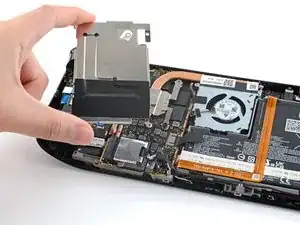

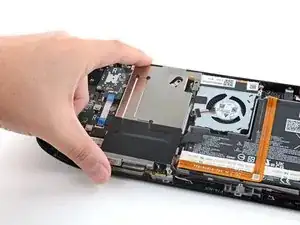

Удалите щит платы.

В зависимости от возраста вашего Steam Deck, этот щит может прилипнуть к термопадом снизу.

Во время сборки убедитесь, что кабель вентилятора лежит на боку щита платы и не зажат внизу.

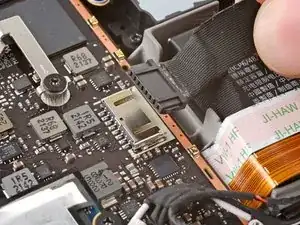

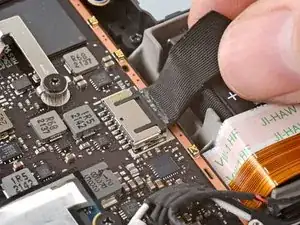

Возьмите кабель аккумулятора за язычок и тяните его прямо от материнской платы, чтобы отключить.

В качестве альтернативы используйте плоский конец лопатки или чистый ноготь, чтобы аккуратно вытолкнуть разъем из его гнезда, а затем отключите его полностью рукой.
