Замена материнской платы Sega Master System II

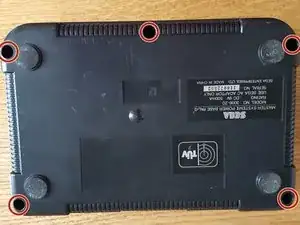

Переверните консоль и отверните 5 винтов, отмеченных на этом фото.

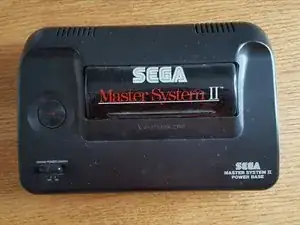

После того как вы отвернули 5 винтов, снова переверните консоль в вертикальное положение.

Когда консоль будет в вертикальном положении, сначала аккуратно поднимите заднюю часть верхней крышки.

После того как верхняя крышка будет под углом, аккуратно снимите её, потянув вверх.

Внимание: Будьте очень осторожны! У верхней крышки есть 2 защелки, соединяющие её с нижней половиной, они находятся вблизи 2 портов для контроллеров! (обозначены желтым)

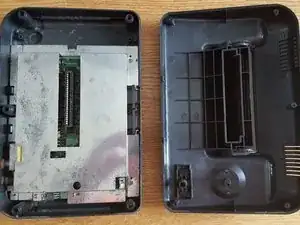

После отделения 2 половин, они должны выглядеть примерно так.

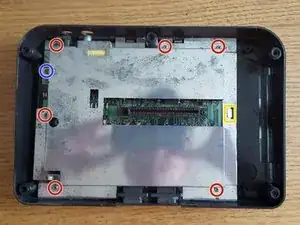

Следующий шаг — удаление RF-экрана.

Всего 7 винтов, пожалуйста, отверните их.

Винт, отмеченный синим, короче остальных 6 винтов, этот винт необходимо установить обратно на то же место во время сборки.

Внимание: Защелка, отмеченная желтым!

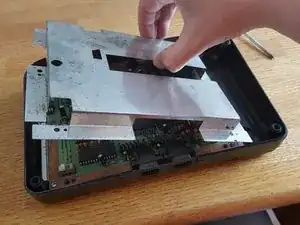

Аккуратно поднимите RF-экран, сначала левую сторону.

Смотрите примечание в предыдущем шаге.

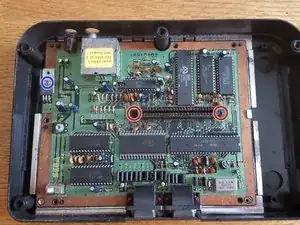

Теперь у нас полный обзор материнской платы, подходя к последнему шагу.

Для этого шага вам нужно удалить оставшиеся 3 винта.

2 винта на разъеме.

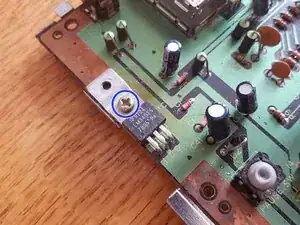

Есть 1 короткий винт, как ранее с RF-экраном. Этот маленький винт удерживает регулятор напряжения на месте.

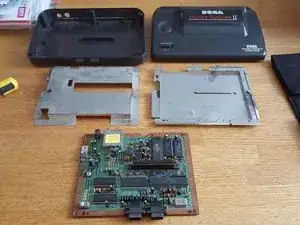

Когда вы всё разобрали, это должно выглядеть так.

После того как у вас будет новая плата, просто следуйте этому руководству в обратном порядке.
