Замена потенциометров L3 и R3 в аксессуаре игровой консоли Sony для PS3 и PS4
Когда потенциометры L3 и R3 изнашиваются, для их безопасного удаления и замены потребуется подходящее оборудование для выпайки. Выпаять эти детали трудно, но возможно.
При покупке запчастей выбирайте те, что предназначены для контроллеров Sixaxis/не DualShock. Проводящая пленка имеет ленточный разъем, а материнская плата оснащена разъемом, превосходящим DualShock 3. Также применимо к PS4 — у них все проводящие пленки выполнены в «сэндвич»-конструкции.
Шаг 1
Отверткой Phillips #00 отвинтите четыре винта 6.0 мм, крепящие заднюю крышку контроллера.
Будьте осторожны при ослаблении винтов: использование отвертки неправильного размера или соскальзывание инструмента может необратимо повредить головки винтов и сильно усложнить их удаление.
Шаг 2
Корпус удерживается четырьмя хрупкими пластиковыми защёлками. Их расположение более наглядно показано в этом руководстве.
Эти защёлки помогают удерживать стыки корпуса. Если защёлки сломаются, контроллер всё равно будет работать.
Начните с левой ручки:
Сожмите левую ручку контроллера, чтобы возник зазор.
Вставьте пластиковый медиатор в зазор и проведите им вверх к джойстику.
Подденьте корпус, потянув инструмент вниз, чтобы отжать крышку.
Повторите эти действия для правой ручки.
Шаг 3
Вставьте пластиковый медиатор в стыки корпуса и потяните вниз, чтобы раскрыть корпус вблизи следующих кнопок:
Share кнопка
Options кнопка
Разъедините пластиковые крышки контроллера, учитывая, что они всё ещё будут соединены ленточными шлейфами платы.
Из каркаса часто выпадают три мелкие детали. Чтобы не потерять их, работайте в контролируемой рабочей зоне.
2 пружины триггеров
1 серая втулка расширения кнопки сброса
Шаг 4
Отверткой Phillips #00 выкрутите один винт 6.0 мм, расположенный под креплением батареи.
Не отвинчивайте винт чрезмерной силой — это может навсегда повредить резьбу и сделать дальнейшее удаление невозможным.
Шаг 5
Осторожно отсоедините ленточный шлейф тачпада от материнской платы с помощью тупых пинцетов. Ленточный шлейф подключается к плате через разъем с откидным фиксатором. При сборке, чтобы снова подключить шлейф, потребуется аккуратно снять пластиковый лоток с материнской платы и перевернуть защёлку фиксирующего разъёма вверх.
Шаг 6
Осторожно отсоедините узел материнской платы от передней крышки.
Моторы вибрации слабо прикреплены к узлу материнской платы. Поддерживайте их с двух концов, чтобы облегчить разделение.
При снятии узла материнской платы не переворачивайте переднюю крышку вверх дном, так как кнопки и их крышки могут выпасть.
Шаг 7
При успешной разборке контроллера вы получите следующие три части соответственно:

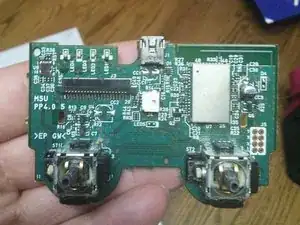

Узел материнской платы
Передняя крышка
Задняя крышка
Шаг 8

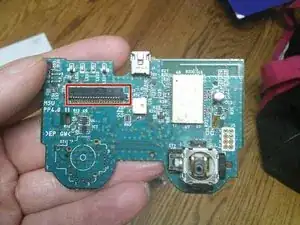

Обратите внимание, что разъем проводящей пленки Sixaxis расположен выше, чем у DualShock 3.

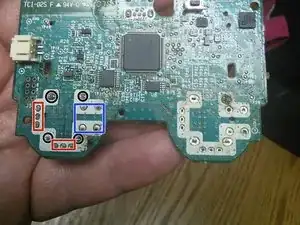

Выпаяйте четыре (4) монтажные площадки потенциометров с проходными отверстиями.
Выпаяйте шесть (6) пайочных соединений потенциометров с проходными отверстиями.
Выпаяйте контакты кнопок L3 и R3, затем установите и припаяйте новые потенциометры.
Обратите внимание, что эта материнская плата использует свинцовый припой, вероятно эвтектический 63/37. Для операций выпайки и повторной пайки настоятельно рекомендуется паяльник мощностью 80 Вт, так как при меньшей теплопередаче припой плохо течёт.
Также подходит для DualShock 4
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
