Разборка Sega Master System Model 2
В этом руководстве мы разбираем Sega Master System II
Шаг 1

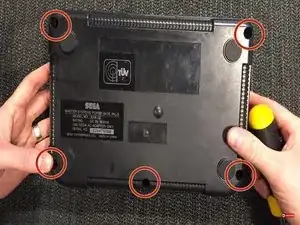

Выньте 5 винтов снизу
Шаг 2

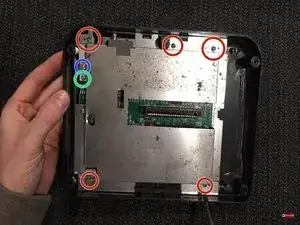

Удалите 5 винтов (3 сзади и 2 спереди)
Удалите винт на боковой стороне (этот винт отличается от остальных 5, поэтому храните его отдельно от остальных винтов, так как они похожи)
Этот винт крепит экранирующую пластину RF над стабилизатором напряжения под этой большой RF-пластиной; его не обязательно удалять
Шаг 3
Снимите 2 винта, удерживающие разъём картриджа
Шаг 4
Поздравляем! Вы открыли свою Sega Master System Model 2!
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Скриншоты взяты из видео Global Garage
Перевод руководства с ifixit.com
