Замена курков контроллера Google Stadia

Нанесите нагретый iOpener на тыльную сторону контроллера Stadia в месте расположения крышки винта, чтобы размягчить клей под ней. Держите iOpener не менее двух минут.

Вставьте кончик пластиковой лопатки в зазор между пластиковой крышкой винта и тыльной частью корпуса контроллера.

Проведите лопаткой вдоль крышки винта, чтобы разрезать клей.

Используйте пинцет или пальцы, чтобы снять крышку винта.

При сборке вы, возможно, захотите заменить клей на крышке винта. Нанесите немного изопропилового спирта высокой концентрации (>90%) на ватную палочку или используйте салфетку для очистки, чтобы аккуратно удалить остатки клея с тыльной крышки перед установкой нового клея.

Используйте отвёртку Torx T8, чтобы выкрутить винт длиной 9,6 мм, фиксирующий тыльную часть корпуса.

Передняя сборка корпуса контроллера Stadia зафиксирована различными плотными пластиковыми защёлками. Их очень трудно открыть, и они легко защёлкиваются обратно.

Процесс открытия требует некоторого усилия, однако старайтесь не повредить корпус контроллера в процессе.

Вставьте монтировку (Jimmy) в зазор между передней и задней частями корпуса внутри левой рукояти контроллера.

Чтобы убедиться, что вы вставляете монтировку в правильное место, где расположены защёлки, можно воспользоваться этой фотографией.

Наклоните монтировку вверх и одновременно вдавите её в зазор между корпусами, чтобы поддеть пластиковую защёлку. Вы должны услышать щелчок, когда защёлка откроется.

После полного открытия защёлки зазор между двумя половинками корпуса должен составлять примерно 2–3 мм.

Вставьте пластиковой лопаткой под острым углом в созданный зазор, чтобы предотвратить возвращение первой защёлки в закрытое положение.

Чтобы убедиться, что вы вставляете монтировку в правильное место, где расположены защёлки, можно воспользоваться этой фотографией.

Вставьте монтировку в зазор между передней и задней частями корпуса снаружи внизу левой рукояти контроллера.

Повторите предыдущую процедуру, чтобы открыть три пластиковые защёлки снаружи левой рукояти контроллера.

Вставьте монтировку в зазор между передней и задней частями корпуса между левой верхней кнопкой и разъёмом зарядки на верхнем краю контроллера Stadia.

Наклоните монтировку вверх и одновременно вдавите её в зазор между корпусами, чтобы поддеть пластиковую защёлку. Вы должны услышать щелчок, когда защёлка откроется.

Повторите предыдущую процедуру для защёлки между правой верхней кнопкой и разъёмом зарядки.

Вставьте монтировку в зазор между передней и задней частями корпуса с правого края правой рукояти контроллера.

Повторите предыдущую процедуру, чтобы открыть три пластиковые защёлки снаружи правой рукояти контроллера.

Вставьте монтировку в зазор между передней и задней частями корпуса внутри правой рукояти контроллера.

Повторите предыдущую процедуру, чтобы открыть пластиковые защёлки внутри правой рукояти.

Вставьте монтировку в зазор между передней и задней частями корпуса по нижнему краю контроллера Stadia справа от разъёма для наушников.

Наклоните монтировку вверх и одновременно вдавите её в зазор между корпусами, чтобы поддеть пластиковую защёлку.

Повторите предыдущую процедуру для защёлки слева от разъёма для наушников.

Пока не пытайтесь полностью снять переднюю часть корпуса. Она всё ещё соединена с тыльной частью корпуса.

Избегайте натяжения кабеля передней части корпуса на этом шаге.

Осторожно поднимите переднюю часть корпуса и откиньте её влево от контроллера Google Stadia.

Используйте пинцет, чтобы снять прозрачную защитную ленту с ZIF‑коннектора на левой стороне задней крышки.

Используйте заострённый конец лопатки, чтобы открыть ZIF‑коннектор, удерживающий кабель платы контактной группы кнопок.

Используйте пинцет, чтобы аккуратно отключить гибкий кабель блока кнопок, вытянув его из ZIF‑коннектора под плоским углом.

Разъедините переднюю и заднюю сборки.

Снимите аналоговые стики, вытащив их прямо вверх для облегчения последующей разборки.

Используйте отвертку Torx T8, чтобы выкрутить семь винтов длиной 9,6 мм, фиксирующих плату.

Плата фиксируется в четырёх точках на задней крышке контроллера.

Убедитесь, что при поддевании вы используете длинную, а не изогнутую грань медиатора (Jimmy).

Вставьте медиатор рядом с правой кнопкой плеча и чёрным пластиковым зажимом платы.

Совместите длинную грань медиатора с углом чёрного пластикового зажима.

Подденьте плату, наклоняя медиатор вниз, чтобы открыть пластиковый зажим.

Вставьте медиатор рядом с левой кнопкой плеча и чёрным пластиковым зажимом платы.

Совместите длинную грань медиатора с углом чёрного пластикового зажима.

Подденьте плату, наклоняя медиатор вниз, чтобы открыть пластиковый зажим.

Вставьте медиатор в верхний край контроллера Google Stadia прямо над портом зарядки.

Подденьте верхний край платы, наклоняя медиатор вниз.

Порт зарядки зафиксирован в выемке задней крышки контроллера. Убедитесь, что порт зарядки не застрял в своей выемке во время поддёва.

При сборке убедитесь, что порт зарядки защёлкнулся обратно в выемку.

Вставьте пластину для раскрытия в верхний край контроллера Stadia, чтобы предотвратить возвращение порта зарядки на место.

На следующем шаге Вы освободите разъём для наушников из выемки в корпусе контроллера:

Избегайте поддевания крышки из чёрного пластика во время следующей процедуры.

Подденьте край платы вместо этого.

Вставьте медиатор в зазор между задней крышкой и платой слева от разъёма для наушников.

Подденьте плату, наклоняя медиатор вниз.

Разъём для наушников зафиксирован в выемке задней крышки контроллера. Убедитесь, что разъём для наушников не застрял в своей выемке во время поддёва.

При сборке убедитесь, что разъём для наушников защёлкнулся обратно в выемку.

Не пытайтесь пока полностью снять плату. Она всё ещё соединена с задней крышкой кабелем батареи.

Аккуратно приподнимите левый край платы, чтобы получить доступ к разъёму батареи.

Используйте пинцет, чтобы отключить кабель батареи от платы.

Отделите заднюю крышку от платы.

Поместите контроллер Google Stadia на рабочую поверхность так, чтобы порт зарядки был обращён к Вам.

Нажмите одновременно обе кнопки спускового крючка — деталь с кнопками плеча отпадёт от платы.

Снимите кнопки плеча.

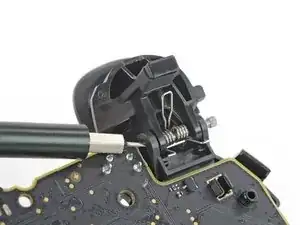

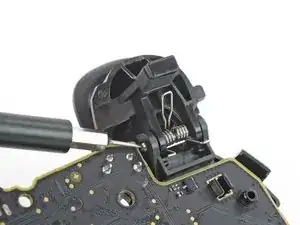

Используйте насадку для извлечения SIM‑карты, чтобы сдвинуть по внутреннему концу цилиндрический штифт, удерживающий левую курок на месте.

Избегайте ударов или царапанья платы во время этой процедуры.

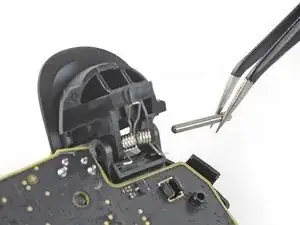

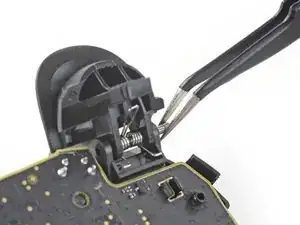

Используйте пинцет, чтобы вытянуть цилиндрический штифт из его направляющей.

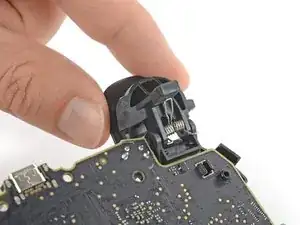

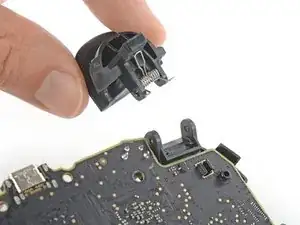

Снимите левую кнопку спуска.

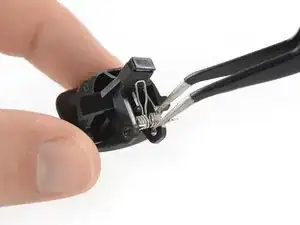

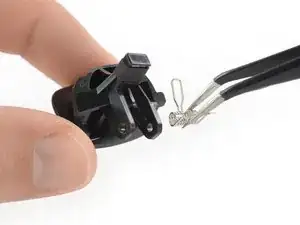

Используйте пинцет, чтобы снять пружину с левой кнопки спуска.

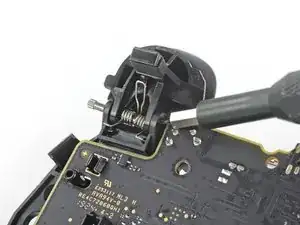

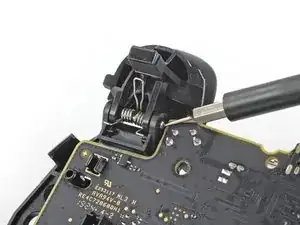

Используйте щуп для извлечения SIM-карты, чтобы надавить на внутренний конец цилиндрического штифта, удерживающего правый курок на месте.

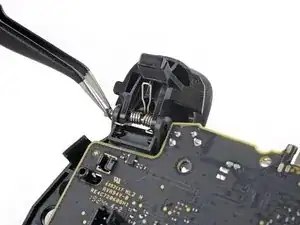

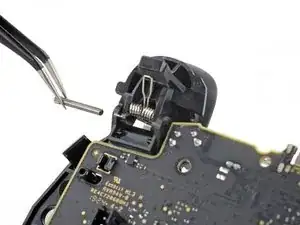

С помощью пинцета вытяните цилиндрический штифт из его направляющей.

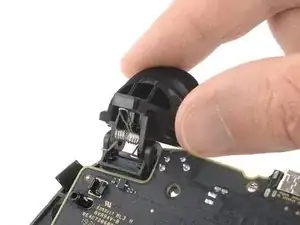

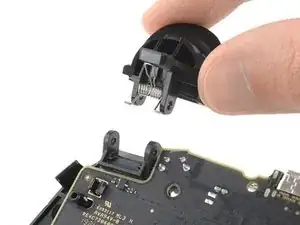

Снимите правый курок.

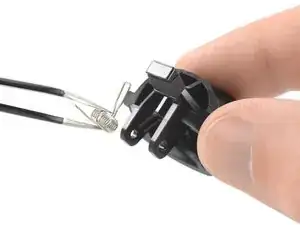

С помощью пинцета извлеките пружину из правого курка.
