Замена триггеров GuliKit KingKong 2 Pro

Используйте это руководство для удаления триггеров в контроллере GuliKit KingKong 2 Pro.

Шаг 1

Используйте отвертку Phillips #00, чтобы выкрутить четыре винта длиной 11 мм, крепящие заднюю крышку.

Шаг 2

Задняя крышка GuliKit Kingkong 2 Pro удерживается пластмассовыми защёлками.

Вставьте пластину для вскрытия в зазор между передней панелью и задней крышкой у нижнего края контроллера.

Наклоните пластину для вскрытия вниз, чтобы расширить зазор.

Шаг 3

Вставьте пластину для вскрытия в зазор между передней панелью и задней крышкой с внешней стороны правой рукоятки контроллера.

Проведите пластиной вдоль зазора, чтобы отделить переднюю панель от задней крышки.

Шаг 4

Вставьте пластину для вскрытия в зазор между передней панелью и задней крышкой с внешней стороны левой рукоятки контроллера.

Проведите пластиной вдоль зазора, чтобы отделить переднюю панель от задней крышки.

Шаг 5

Отделите заднюю крышку от передней панели и снимите её.

Шаг 6

Не обязательно снимать два вибромотора, чтобы извлечь плату. Однако другие ремонтные работы значительно упрощаются с вынутыми моторами. Если вы хотите оставить моторы на месте, можно перейти прямо к шагу 9.

Тяните за сами разъёмы, а не за провода, чтобы не повредить их.

Используйте наконечник лопатки, чтобы отключить правый вибромотор, выталкивая разъём прямо из его гнезда.

Если не удаётся отсоединить вибромотор лопаткой, используйте пинцет с притуплёнными губками, чтобы вытащить разъём из гнезда.

Шаг 7

Используйте наконечник лопатки, чтобы отключить левый вибромотор, выталкивая разъём прямо из его гнезда.

Шаг 8

Снимите вибромоторы, подняв их из корпуса контроллера.

Шаг 9

Используйте лопатку, инструмент для вскрытия или ноготь, чтобы поднять маленькую шарнирную защёлку на ZIF-разъёме соединительного кабеля.

Шаг 10

Используйте пинцет с притуплёнными губками, чтобы отсоединить соединительный кабель, вытянув кабель прямо из разъёма.

Шаг 11

Используйте отвертку Phillips #00, чтобы выкрутить винты, крепящие плату:

Четыре винта длиной 7.8 мм.

Два винта длиной 11 мм.

Шаг 12

Используйте пинцет с притуплёнными губками, чтобы снять металлический экран с платы.

Шаг 13

Извлеките плату, подняв её из корпуса контроллера.

Шаг 14

Будьте осторожны, чтобы не проколоть аккумулятор инструментом — проколотый аккумулятор может протечь опасными химикатами или вызвать пожар.

Используйте отвертку Phillips #00, чтобы выкрутить единственный винт длиной 7.8 мм, крепящий рамку аккумулятора.

Шаг 15

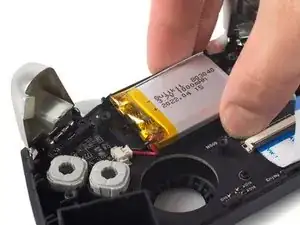

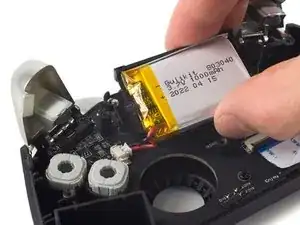

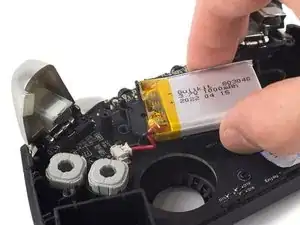

Освободите рамку аккумулятора, приподняв её с пластиковых штырей, удерживающих её на месте.

Шаг 16

Тяните за сами разъёмы, а не за провода, чтобы не повредить их.

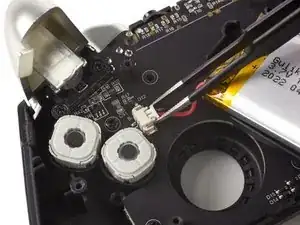

Используйте пинцет с притуплёнными губками, чтобы отключить разъём аккумулятора, вытянув его прямо из гнезда.

Извлеките аккумулятор и его рамку из корпуса контроллера.

Шаг 17

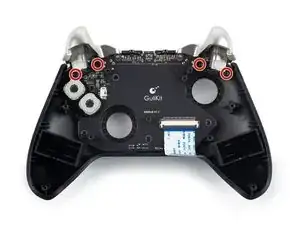

Используйте отвертку Phillips #00, чтобы выкрутить четыре винта длиной 7.8 мм, крепящие триггеры.

Шаг 18

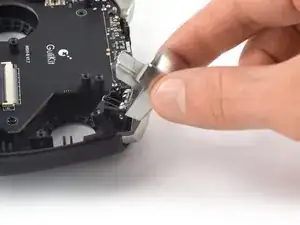

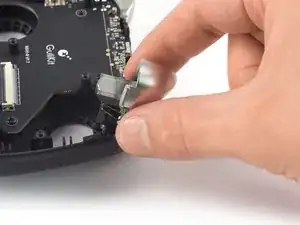

Используйте пальцы, чтобы приподнять левый триггер с его кронштейна.

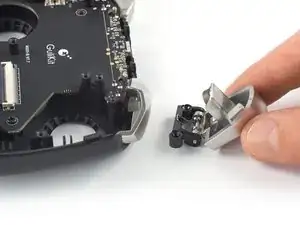

Снимите левый триггер.

Шаг 19

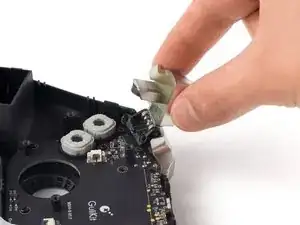

Повторите предыдущую процедуру и приподнимите правый триггер с его кронштейна, чтобы снять его.

Заключение

Для сборки устройства следуйте приведённым инструкциям в обратном порядке.

Утилизируйте электронные отходы через переработчика с сертификатом R2 или e-Stewards.

Ремонт не прошёл по плану? Обратитесь в сообщество Answers за помощью по устранению неполадок.
