Замена кнопок на лицевой панели GuliKit KingKong 2 Pro

Используйте крестовую отвёртку #00, чтобы выкрутить четыре винта длиной 11 мм, крепящих заднюю крышку.

Задняя крышка GuliKit KingKong 2 Pro зафиксирована пластиковыми защёлками.

Вставьте разъединитель в зазор между передней частью и задней крышкой в нижней части контроллера.

Наклоните его вниз, чтобы расширить зазор.

Вставьте разъединитель в зазор между передней частью и задней крышкой с внешней стороны правой ручки контроллера.

Продвигайте разъединитель вдоль зазора, чтобы отделить переднюю часть от задней крышки.

Вставьте разъединитель в зазор между передней частью и задней крышкой с внешней стороны левой ручки контроллера.

Продвигайте разъединитель вдоль зазора, чтобы отделить переднюю часть от задней крышки.

Отделите заднюю крышку от передней части и снимите её.

Для снятия платы не обязательно удалять два вибромотора. Однако при удалении моторов другие ремонтные работы становятся значительно проще. Если Вы хотите оставить моторы на месте, можно перейти сразу к шагу 9.

Тяните за коннекторы, а не за кабели, чтобы избежать их повреждения.

Используйте конец лопатки, чтобы отключить правый вибромотор, аккуратно выдвинув коннектор из разъёма.

Если не удаётся отключить вибромотор с помощью лопатки, воспользуйтесь тупыми пинцетом, чтобы аккуратно вытянуть коннектор из разъёма.

Используйте конец лопатки, чтобы отключить левый вибромотор, аккуратно выдвинув коннектор из разъёма.

Извлеките вибромоторы из корпуса контроллера, поднимая их вверх.

Используйте лопатку, разъединитель или ноготь, чтобы поднять маленькую шарнирную фиксирующую заслонку на ленточном кабеле разъёма ZIF.

Используйте тупой пинцет, чтобы отключить шлейф, аккуратно вытянув кабель из разъёма по прямой.

Используйте крестовую отвёртку #00, чтобы выкрутить винты, крепящие плату:

Четыре винта длиной 7,8 мм.

Два винта длиной 11 мм.

Используйте тупой пинцет, чтобы снять металлический экран с платы.

Снимите плату, аккуратно подняв её из корпуса контроллера.

Следите, чтобы инструмент не проколол батарею — проколотая батарея может выделять опасные химические вещества или вызвать возгорание.

Используйте крестовую отвёртку #00, чтобы выкрутить единственный винт длиной 7,8 мм, крепящий рамку батареи.

Освободите рамку батареи, подняв её с пластиковых штырьков, на которых она зафиксирована.

Тяните за коннекторы, а не за кабели, чтобы избежать их повреждения.

Используйте тупой пинцет, чтобы отключить коннектор батареи, извлечь его из разъёма по прямой.

Удалите батарею и её рамку из корпуса контроллера.

Используйте крестовую отвёртку #00, чтобы выкрутить четыре винта длиной 7,8 мм, крепящих триггеры.

Поднимите левый триггер с его кронштейна пальцами.

Снимите левый триггер.

Повторите предыдущую процедуру и снимите правый триггер с его кронштейна.

Используйте крестовую отвёртку №00, чтобы удалить четыре винта длиной 7,8 мм, крепящих дочернюю плату.

Удалите дочернюю плату, вынув её из корпуса контроллера.

Если вы заменяете крестовину или кнопки меню и «домой», выполняйте шаги по порядку. В противном случае, воспользуйтесь ссылками ниже, чтобы перейти к нужному шагу:

Механические кнопки A, B, X и Y

Плечевые кнопки

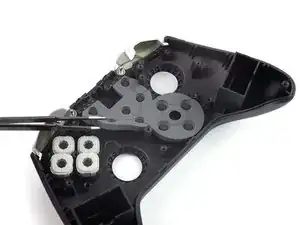

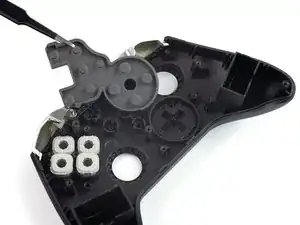

Используя пару пинцетов с тупыми концами, поднимите серую резиновую прокладку с крестовины.

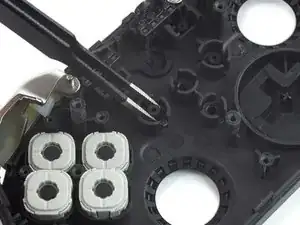

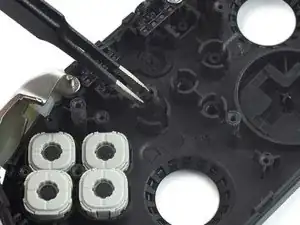

Используя пинцет, поднимите кнопку меню или кнопку «домой» из её посадочного места в корпусе контроллера.

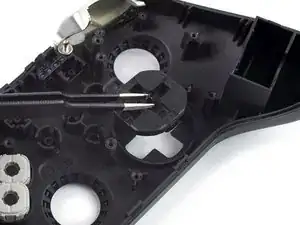

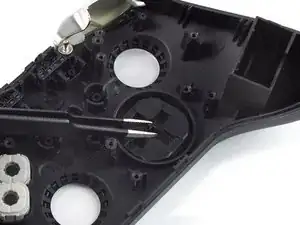

Используя пинцет, поднимите крестовину из её посадочного места в корпусе контроллера.

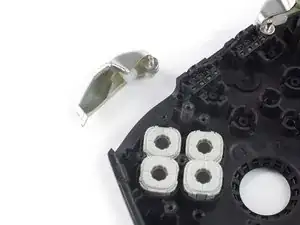

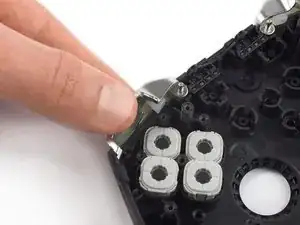

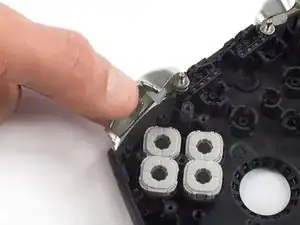

Используйте пальцы, чтобы снять плечевые кнопки с их кронштейнов в корпусе контроллера и удалить их.

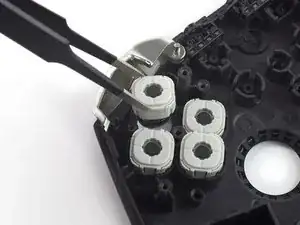

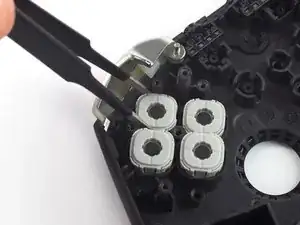

Используя пинцет, выньте нужную механическую кнопку из её посадочного места в корпусе контроллера.
