Замена материнской платы контроллера Google Stadia

Приложите нагретый iOpener к задней стороне контроллера Stadia в области крышки винта, чтобы размягчить клей под ней. Держите iOpener не менее двух минут.

Вставьте наконечник плоской лопатки (opening pick) в зазор между пластиковой крышкой винта и задней частью корпуса контроллера.

Проведите лопаткой вдоль крышки винта, чтобы разрезать клей.

Используйте пинцет или пальцы, чтобы снять крышку винта.

При повторной сборке, возможно, потребуется заменить клей под крышкой. Нанесите немного высококонцентрированного изопропилового спирта (>90%) на ватный тампон или используйте чистящую салфетку, чтобы аккуратно удалить остатки клея на задней крышке контроллера перед установкой нового клея.

Используйте отвёртку Torx T8, чтобы выкрутить винт длиной 9.6 мм, фиксирующий заднюю крышку.

Передняя сборка корпуса контроллера Stadia удерживается различными плотными пластиковыми защёлками. Их очень трудно открыть, и они легко защёлкиваются обратно.

Процедура открытия требует некоторого усилия, однако постарайтесь не повредить корпус контроллера в процессе.

Вставьте ломик (Jimmy) в зазор между передней и задней частями корпуса внутри левой ручки контроллера.

Чтобы убедиться, что вы вставляете ломик в правильное место, где находятся защёлки, можно воспользоваться этой фотографией.

Наклоните ломик вверх и одновременно вдавите его в зазор между крышками, чтобы поддеть пластиковую защёлку. Вы услышите щелчок, когда защёлка откроется.

Когда защёлка полностью открыта, зазор между двумя частями корпуса должен составлять примерно 2–3 мм.

Вставьте плоскую лопатку под большим углом в созданный зазор, чтобы предотвратить повторное защёлкивание первой защёлки.

Чтобы убедиться, что вы вставляете ломик в правильное место, где находятся защёлки, можно воспользоваться этой фотографией.

Вставьте ломик в зазор между передней и задней частями корпуса снаружи нижней левой части ручки контроллера.

Повторите предыдущую процедуру открытия, чтобы отщёлкнуть три пластиковые защёлки с наружной стороны левой ручки контроллера.

Вставьте ломик в зазор между передней и задней частями корпуса между левой верхней кнопкой и разъёмом зарядки на верхнем крае контроллера Stadia.

Наклоните ломик вверх и одновременно вдавите его в зазор между крышками, чтобы поддеть пластиковую защёлку. Вы услышите щелчок, когда защёлка откроется.

Повторите ту же процедуру для защёлки между правой верхней кнопкой и разъёмом зарядки.

Вставьте ломик в зазор между передней и задней частями корпуса у правого края правой ручки контроллера.

Повторите предыдущую процедуру открытия, чтобы отщёлкнуть три пластиковые защёлки с наружной стороны правой ручки контроллера.

Вставьте ломик в зазор между передней и задней частями корпуса внутри правой ручки контроллера.

Повторите предыдущую процедуру открытия, чтобы отщёлкнуть пластиковые защёлки внутри правой ручки.

Вставьте ломик в зазор между передней и задней частями корпуса у нижнего края контроллера Stadia, рядом с разъёмом для наушников.

Наклоните ломик вверх и одновременно вдавите его в зазор между крышками, чтобы поддеть пластиковую защёлку.

Повторите предыдущую процедуру для защёлки слева от разъёма для наушников.

Не пытайтесь полностью снять переднюю сборку корпуса на этом этапе. Она всё ещё соединена с задней частью корпуса.

Избегайте натяжения кабеля передней сборки корпуса на этом шаге.

Аккуратно приподнимите переднюю сборку корпуса и отогните её влево от контроллера Google Stadia.

Используйте пинцет, чтобы снять прозрачную защитную ленту с ZIF-коннектора на левой стороне задней крышки.

Используйте заострённый конец лопатки, чтобы открыть ZIF-коннектор, удерживающий кабель контактной платы кнопки.

Используйте пинцет, чтобы аккуратно отсоединить гибкий кабель блока кнопок, вытащив его из ZIF-коннектора под небольшим углом.

Разделите переднюю и заднюю сборки.

Снимите аналоговые стики, потянув их прямо вверх, чтобы упростить дальнейшую разборку.

Используйте отвёртку Torx T8, чтобы выкрутить семь винтов длиной 9,6 мм, крепящих плату.

Плата удерживается в задней крышке контроллера в четырёх точках.

Убедитесь, что во время следующей процедуры поддёма вы используете длинный, а не изогнутый край джимми.

Вставьте джимми рядом с правой плечевой кнопкой и чёрным пластиковым зажимом платы.

Выравняйте длинный край джимми по углу чёрного пластикового зажима.

Подденьте плату, наклоняя джимми вниз, чтобы раскрыть пластиковый зажим.

Вставьте джимми рядом с левой плечевой кнопкой и чёрным пластиковым зажимом платы.

Выравняйте длинный край джимми по углу чёрного пластикового зажима.

Подденьте плату, наклоняя джимми вниз, чтобы раскрыть пластиковый зажим.

Вставьте джимми в верхний край контроллера Google Stadia прямо над разъёмом зарядки.

Подденьте верхний край платы, наклоняя джимми вниз.

Разъём зарядки зажат в вырезе задней крышки контроллера. Убедитесь, что разъём не застрял в гнезде во время поддёма.

При сборке убедитесь, что разъём зарядки защёлкнулся обратно в своём гнезде.

Вставьте пластину для вскрытия в верхний край контроллера Stadia, чтобы не дать разъёму зарядки защёлкнуться обратно на место.

В следующем шаге вы освободите гнездо для наушников из выреза в корпусе контроллера:

Во время следующей процедуры избегайте поддёма по чёрной пластиковой крышке.

Подденьте по краю платы.

Вставьте джимми в зазор между задней крышкой и платой слева от гнезда для наушников.

Подденьте плату, наклоняя джимми вниз.

Гнездо для наушников зажато в вырезе задней крышки контроллера. Убедитесь, что гнездо не застряло в своём гнезде во время поддёма.

При сборке убедитесь, что гнездо для наушников вновь защёлкнулось в своём вырезе.

Не пытайтесь полностью вынуть плату пока — она всё ещё соединена с задней крышкой кабелем батареи.

Аккуратно приподнимите левый край платы, чтобы получить доступ к разъёму батареи.

Используйте пинцет, чтобы отсоединить кабель батареи от платы.

Отделите заднюю крышку от платы.

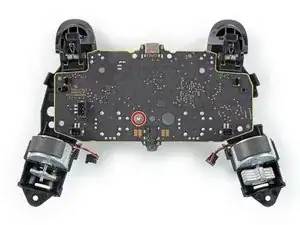

Используйте отвёртку Torx T6, чтобы выкрутить единственный винт длиной 6,1 мм, крепящий плату.

Плата удерживается на каркасе двумя тугими пластиковыми зажимами, которые требуют значительного усилия для сжатия.

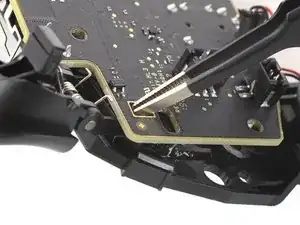

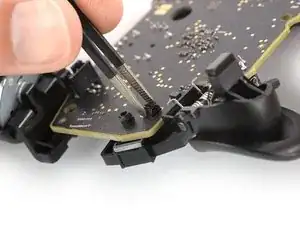

Используйте пинцет, чтобы сжать обе стороны пластикового зажима под правой триггер-кнопкой.

Сдвиньте плату по направлению к закрытому зажиму.

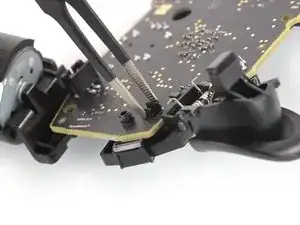

Используйте пинцет, чтобы сжать обе стороны пластикового зажима под левой триггер-кнопкой.

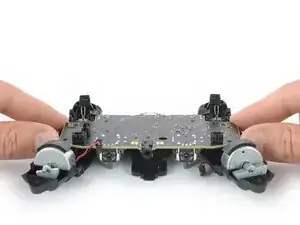

Сдвиньте плату по направлению к закрытому зажиму.

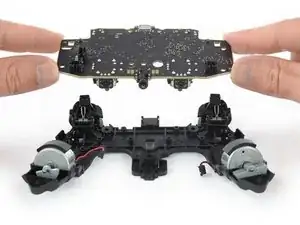

Снимите плату.
