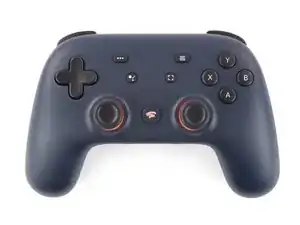

Замена передней части корпуса контроллера Google Stadia

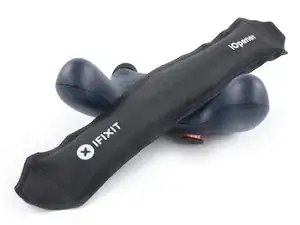

Приложите нагретый iOpener к задней стороне контроллера Stadia в месте расположения заглушки винта, чтобы размягчить клей под ней. Держите iOpener не менее двух минут.

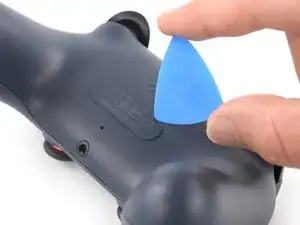

Вставьте кончик расширительной лопатки в зазор между пластиковой заглушкой винта и задней частью корпуса контроллера.

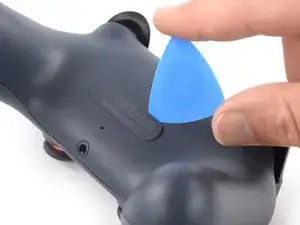

Проведите расширительной лопаткой вдоль заглушки винта, чтобы разрезать клеевой слой.

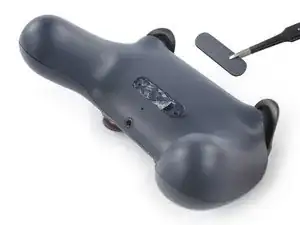

Используйте пинцет или пальцы, чтобы снять заглушку винта.

Во время сборки может потребоваться заменить клей на заглушке винта. Нанесите немного изопропилового спирта высокой концентрации (>90 %) на ватную палочку или используйте чистящую салфетку, чтобы аккуратно удалить остатки клея с задней крышки контроллера перед установкой новой заглушки.

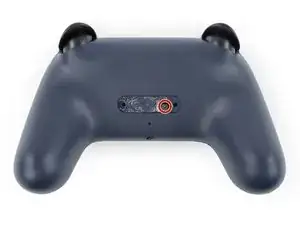

Используйте отвёртку Torx T8, чтобы выкрутить винт длиной 9,6 мм, фиксирующий заднюю часть корпуса.

Передняя часть корпуса контроллера Stadia зафиксирована несколькими плотными пластиковыми защёлками. Их очень сложно разъединить, и они легко защёлкиваются обратно.

Процедура открытия требует усилия, но старайтесь не повредить при этом корпус контроллера.

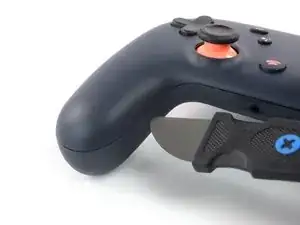

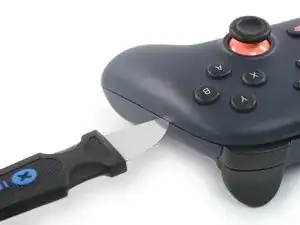

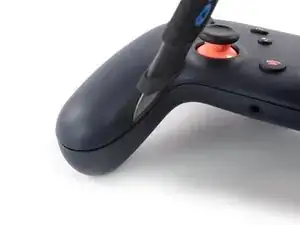

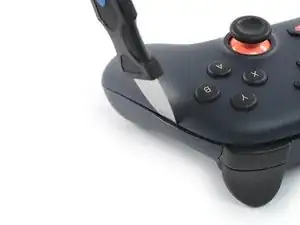

Вставьте инструмент Jimmy в зазор между передней и задней частью корпуса внутри рукоятки контроллера с левой стороны.

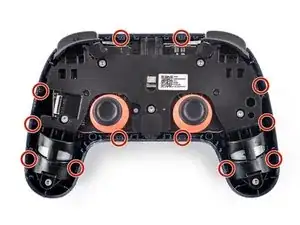

Чтобы убедиться, что инструмент Jimmy установлен в правильное положение, где расположены защёлки, используйте это фото.

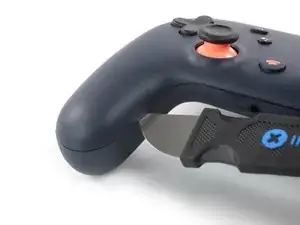

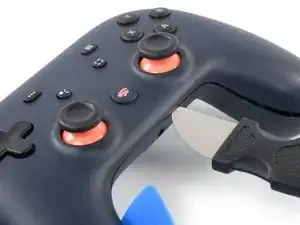

Наклоните Jimmy вверх и одновременно протолкните его в зазор между частями корпуса, чтобы открыть пластиковую защёлку. Вы должны услышать щелчок, когда защёлка откроется.

Как только защёлка полностью откроется, зазор между двумя частями корпуса должен составить около 2–3 мм.

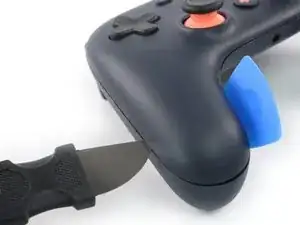

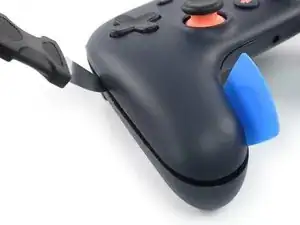

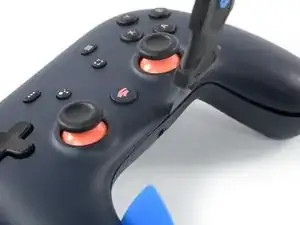

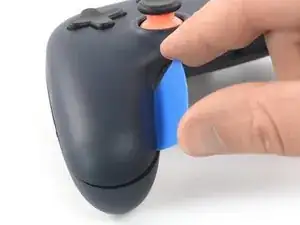

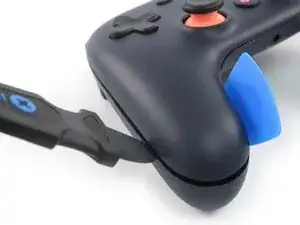

Вставьте расширительную лопатку под большим углом в образовавшийся зазор, чтобы предотвратить повторное защёлкивание первой защёлки.

Чтобы убедиться, что инструмент Jimmy установлен в правильное положение, где расположены защёлки, используйте это фото.

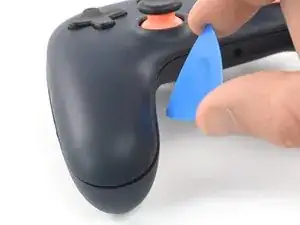

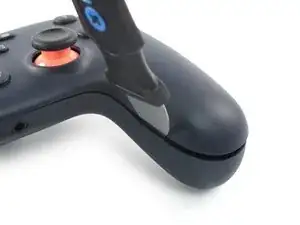

Вставьте инструмент Jimmy в зазор между передней и задней частью корпуса с внешней стороны нижнего края левой рукоятки контроллера.

Повторите предыдущую процедуру, чтобы открыть три пластиковые защёлки на внешней стороне левой рукоятки контроллера.

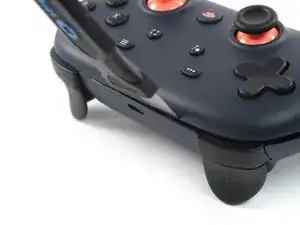

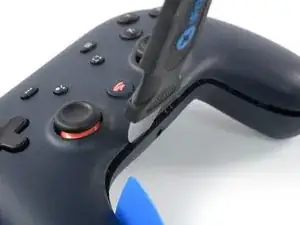

Вставьте инструмент Jimmy в зазор между передней и задней частью корпуса между левой клавишей-плечом и разъёмом питания в верхней части контроллера Stadia.

Наклоните Jimmy вверх и одновременно протолкните его в зазор между частями корпуса, чтобы открыть пластиковую защёлку. Вы должны услышать щелчок, когда защёлка откроется.

Повторите предыдущую процедуру для защёлки между правой клавишей-плечом и разъёмом питания.

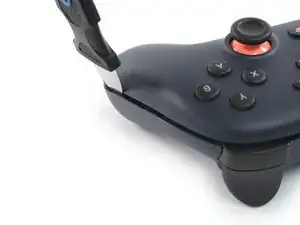

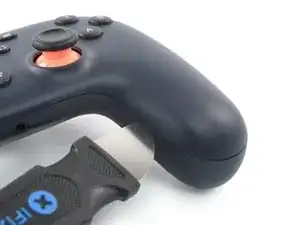

Вставьте инструмент Jimmy в зазор между передней и задней частью корпуса по правому краю правой рукоятки контроллера.

Повторите предыдущую процедуру, чтобы открыть три пластиковые защёлки на внешней стороне правой рукоятки контроллера.

Вставьте инструмент Jimmy в зазор между передней и задней частью корпуса внутри правой рукоятки контроллера.

Повторите предыдущую процедуру, чтобы открыть пластиковые защёлки внутри правой рукоятки контроллера.

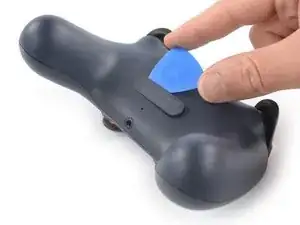

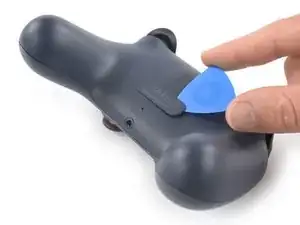

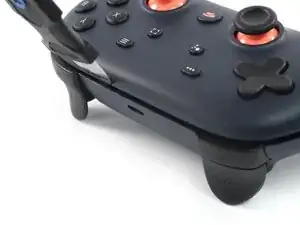

Вставьте инструмент Jimmy в зазор между передней и задней частью корпуса в нижней части контроллера Stadia справа от разъёма для наушников.

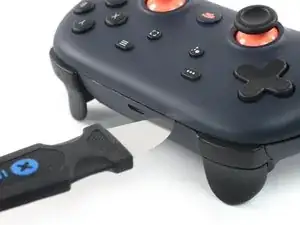

Наклоните Jimmy вверх и одновременно протолкните его в зазор между частями корпуса, чтобы открыть пластиковую защёлку.

Повторите предыдущую процедуру для защёлки слева от разъёма для наушников.

Пока не пытайтесь полностью снять переднюю часть корпуса. Она всё ещё соединена с задней частью корпуса.

На этом этапе избегайте перегибов кабеля передней части корпуса.

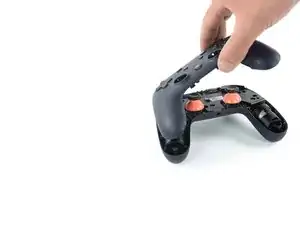

Осторожно приподнимите переднюю часть корпуса и загните её в левую сторону контроллера Google Stadia.

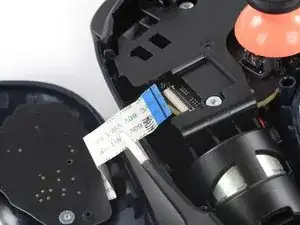

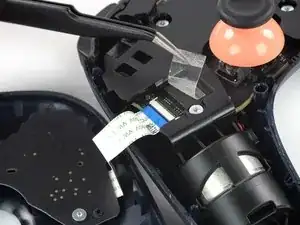

Используйте пинцет, чтобы снять прозрачную защитную плёнку с разъёма ZIF на левой стороне задней части корпуса.

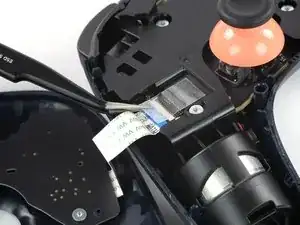

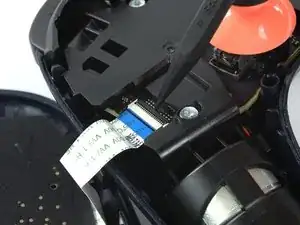

Используйте острый конец лопатки, чтобы открыть разъём ZIF, фиксирующий кабель платы контактных кнопок.

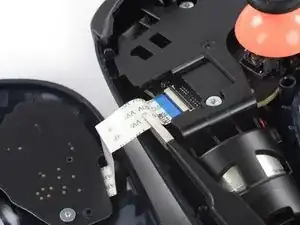

Аккуратно отсоедините гибкий кабель блока кнопок с помощью пинцета, потянув его под прямым углом из разъёма ZIF.

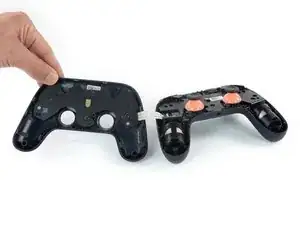

Отделите переднюю часть от задней сборки.

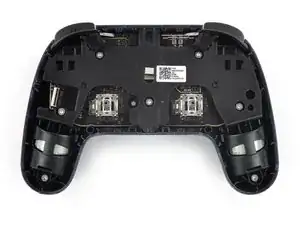

Снимите аналоговые джойстики, потянув их строго вверх, чтобы облегчить дальнейшую разборку.
