Замена дочерней платы GuliKit KingKong 2 Pro

Используйте отвертку Phillips #00, чтобы выкрутить четыре винта длиной 11 мм, крепящие заднюю крышку.

Задняя крышка GuliKit Kingkong 2 Pro удерживается пластиковыми защёлками.

Вставьте медиатор для вскрытия в зазор между передним блоком и задней крышкой в нижней кромке контроллера.

Наклоните медиатор вниз, чтобы расширить зазор.

Вставьте медиатор для вскрытия в зазор между передним блоком и задней крышкой с внешней стороны правой рукояти контроллера.

Сдвиньте медиатор вдоль зазора, чтобы отделить передний блок от задней крышки.

Вставьте медиатор для вскрытия в зазор между передним блоком и задней крышкой с внешней стороны левой рукояти контроллера.

Сдвиньте медиатор вдоль зазора, чтобы отделить передний блок от задней крышки.

Отделите заднюю крышку от переднего блока и снимите её.

Для снятия основной платы не обязательно извлекать два вибромотора. Однако другие ремонты значительно проще при их снятии. Если вы хотите оставить моторы на месте, можно перейти сразу к шагу 9.

Тяните за сами разъёмы, а не за провода, чтобы избежать их повреждения.

Используйте наконечник медиатора, чтобы отсоединить правый вибромотор, выдвинув разъём прямо из гнезда.

Если не удаётся отсоединить вибромотор с помощью медиатора, используйте пинцет с притуплёнными концами, чтобы вытащить разъём из гнезда.

Используйте наконечник медиатора, чтобы отсоединить левый вибромотор, выдвинув разъём прямо из гнезда.

Снимите вибромоторы, поднимая их из корпуса контроллера.

Используйте медиатор, инструмент для вскрытия или ноготь, чтобы откинуть маленькую шарнирную фиксирующую планку на ZIF-разъёме межплатного кабеля.

Используйте пинцет с притуплёнными концами, чтобы отсоединить межплатный кабель, потянув кабель прямо из разъёма.

Используйте отвертку Phillips #00, чтобы выкрутить винты, крепящие основную плату:

Четыре винта длиной 7.8 мм.

Два винта длиной 11 мм.

Используйте пинцет с притуплёнными концами, чтобы снять металлический экран с основной платы.

Извлеките основную плату, подняв её из корпуса контроллера.

Будьте осторожны, не проколите батарею инструментом — проколотая батарея может протечь опасными химикатами или вызвать пожар.

Используйте отвертку Phillips #00, чтобы выкрутить один винт длиной 7.8 мм, крепящий рамку батареи.

Освободите рамку батареи, подняв её с пластиковых штифтов, удерживающих её на месте.

Тяните за сами разъёмы, а не за провода, чтобы избежать их повреждения.

Используйте пинцет с притуплёнными концами, чтобы отсоединить разъём батареи, потянув его прямо из гнезда.

Извлеките батарею и её рамку из корпуса контроллера.

Используйте отвертку Phillips #00, чтобы выкрутить четыре винта длиной 7.8 мм, крепящие триггеры.

Используйте пальцы, чтобы поднять левый триггер с его кронштейна.

Снимите левый триггер.

Повторите предыдущую операцию и снимите правый триггер, подняв его с кронштейна.

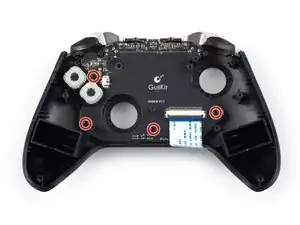

Используйте отвертку Phillips №00, чтобы выкрутить четыре крепёжных винта длиной 7,8 мм, фиксирующих дочернюю плату.

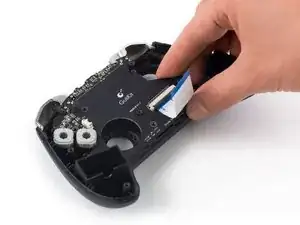

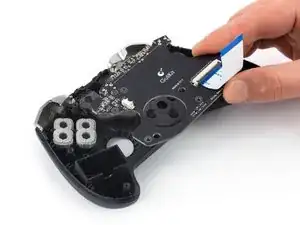

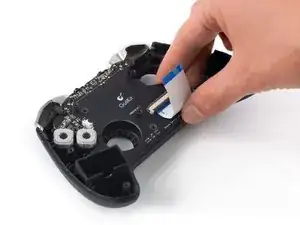

Снимите дочернюю плату, приподняв её из корпуса контроллера.
