Замена материнской платы GameSir T4 Pro
Данное руководство описывает, как заменить материнскую плату в контроллере GameSir T4 Pro. Если у вашего контроллера серьезные проблемы с несколькими компонентами, замена материнской платы может решить проблему.
Шаг 1

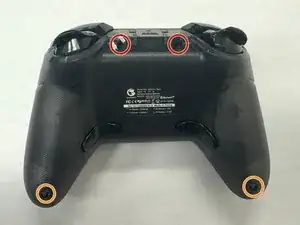

Снимите следующие винты с задней крышки с помощью крестовой отвертки:
Два 9.2 мм
Два 11.3 мм

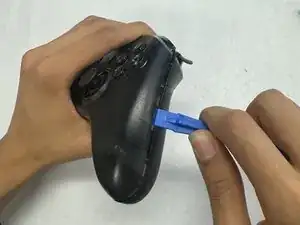

Вставьте инструмент для открытия в зазор между передней и задней крышками.
Подденьте вдоль периметра, пока задняя крышка не освободится.
Шаг 2

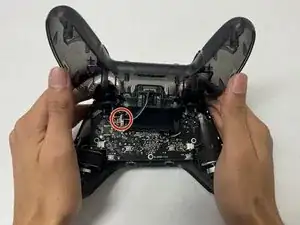

Отключите зарядное устройство USB-C с помощью пинцета.
Не тяните за провода.
Шаг 3
Осторожно подденьте аккумулятор от материнской платы, стараясь не согнуть ячейку.
Аккумулятор закреплён с помощью клея. Если клей слишком прочный, нанесите небольшое количество спирта высокой концентрации под аккумулятор, чтобы ослабить клей.

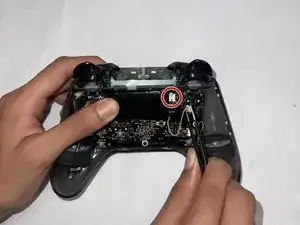

Удерживайте белый разъем аккумулятора пинцетом и аккуратно вытащите его из порта материнской платы.
Шаг 4

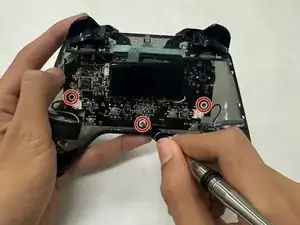

Снимите три винта 7.1 мм с материнской платы с помощью отвертки #0.

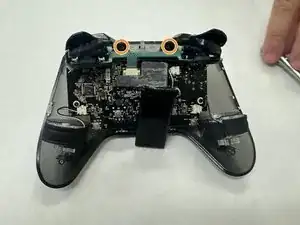

Снимите два винта 7.1 мм с материнской платы, которые крепят сборки курков.
Шаг 5

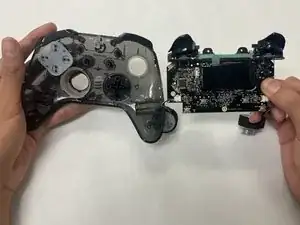

Поднимите материнскую плату из контроллера.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
