Замена аккумулятора GuliKit KingKong 2 Pro

Используйте крестовую отвертку Phillips #00, чтобы выкрутить четыре винта длиной 11 мм, фиксирующие заднюю крышку.

Задняя крышка GuliKit Kingkong 2 Pro удерживается пластиковыми защёлками.

Вставьте лопаточку для вскрытия в зазор между передней сборкой и задней крышкой по нижнему краю контроллера.

Наклоните лопаточку вниз, чтобы расширить зазор.

Вставьте лопаточку для вскрытия в зазор между передней сборкой и задней крышкой с внешней стороны правой рукояти контроллера.

Продвигайте лопаточку вдоль зазора, чтобы отделить переднюю сборку от задней крышки.

Вставьте лопаточку для вскрытия в зазор между передней сборкой и задней крышкой с внешней стороны левой рукояти контроллера.

Продвигайте лопаточку вдоль зазора, чтобы отделить переднюю сборку от задней крышки.

Отделите заднюю крышку от передней сборки и снимите её.

Для снятия основной платы необязательно удалять два мотора вибрации. Тем не менее другие ремонтные операции значительно упрощаются при снятых моторах. Если вы хотите оставить моторы на месте, можно перейти прямо к шагу 9.

Тяните за сами разъёмы, а не за провода, чтобы не повредить их.

Используйте тонкий наконечник лопаточки, чтобы отсоединить правый мотор вибрации, выталкивая разъём прямо из его гнезда.

Если не получается отсоединить мотор лопаточкой, используйте пинцет с тупыми наконечниками, чтобы вытащить разъём из гнезда.

Используйте тонкий наконечник лопаточки, чтобы отсоединить левый мотор вибрации, выталкивая разъём прямо из его гнезда.

Снимите моторы вибрации, подняв их из корпуса контроллера.

Используйте лопаточку, инструмент для вскрытия или ноготь, чтобы отогнуть маленький шарнирный фиксатор на ZIF-разъёме межсоединительного кабеля.

Используйте пинцет с тупыми наконечниками, чтобы отсоединить межсоединительный кабель, потянув кабель прямо из разъёма.

Используйте крестовую отвертку Phillips #00, чтобы выкрутить винты, фиксирующие основную плату:

Четыре винта длиной 7.8 мм.

Два винта длиной 11 мм.

Используйте пинцет с тупыми наконечниками, чтобы снять металлический экран с основной платы.

Снимите основную плату, подняв её из корпуса контроллера.

Будьте осторожны, чтобы не проткнуть аккумулятор инструментом — проткнутый аккумулятор может протечь опасными химикатами или загореться.

Используйте крестовую отвертку Phillips #00, чтобы выкрутить один винт длиной 7.8 мм, фиксирующий рамку аккумулятора.

Освободите рамку аккумулятора, подняв её с пластиковых штырей, удерживающих её на месте.

Тяните за сами разъёмы, а не за провода, чтобы не повредить их.

Используйте пинцет с тупыми наконечниками, чтобы отсоединить разъём аккумулятора, потянув его прямо из гнезда.

Снимите аккумулятор с рамкой из корпуса контроллера.

Аккумулятор GuliKit KingKong 2 Pro закреплён слабо клеящим слоем.

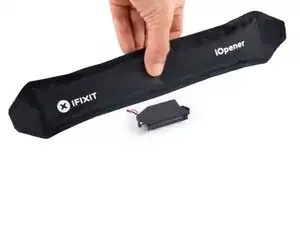

Приложите нагретый iOpener к задней части рамки аккумулятора на две минуты, чтобы ослабить клей под аккумулятором.

Можно также использовать фен, тепловую пушку или плиту, но будьте осторожны, чтобы не перегреть аккумулятор.

Будьте осторожны, чтобы не проткнуть и не согнуть аккумулятор инструментом — проткнутый или согнутый аккумулятор может протечь опасными химикатами или вызвать пожар.

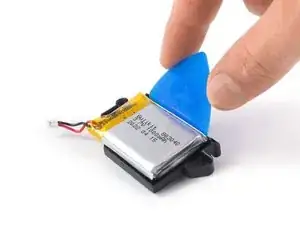

Вставьте медиатор для поддевания в зазор между рамкой аккумулятора и самим аккумулятором.

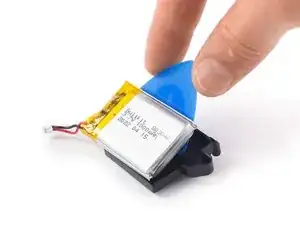

Проведите медиатор под аккумулятором, чтобы перерезать клей и поддеть его.

Снимите аккумулятор.

Не устанавливайте обратно повреждённый или деформированный аккумулятор — это представляет собой потенциальную опасность для безопасности.

Зафиксируйте новый аккумулятор предварительно вырезанным клеевым слоем или двусторонней клейкой лентой. Чтобы правильно его расположить, нанесите новый клей в рамку в тех местах, где находился старый клей, а не непосредственно на аккумулятор. Плотно прижмите новый аккумулятор на место.
