Замена экрана Nintendo 2DS

Подготовьте инструменты.

Устройство

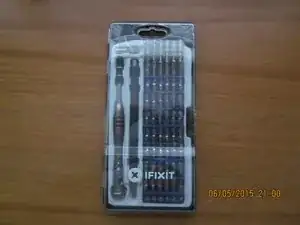

Отвертки: я использую набор на 54 бит.

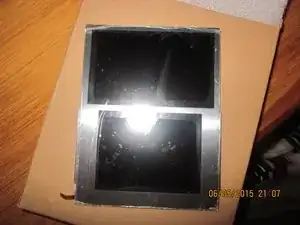

Замена экрана.

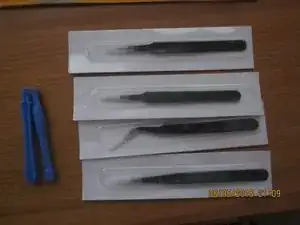

Дополнительно: пластиковые инструменты для открытия.

Дополнительно: пинцет.

Переверните устройство, чтобы показать заднюю часть.

Открутите два винта на верхней части устройства.

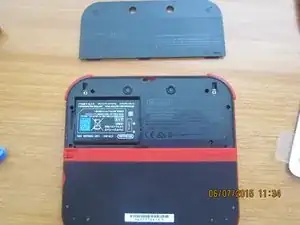

Снимите панель, используя маленькую область для захвата в самом верху. (Отмечено желтым).

Удалите батарею.

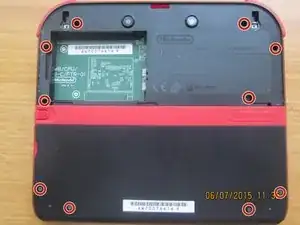

Открутите 10 винтов, удерживающих заднюю панель.

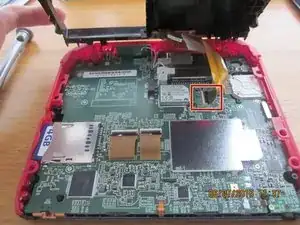

Осторожно поднимите панель снизу и отсоедините шлейф.

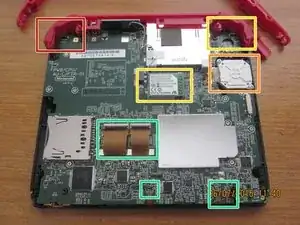

Аккуратно снимите цветные рамки по бокам.

Удалите триггеры L и R.

Рекомендую использовать пинцет, чтобы отогнуть пружину для легкого снятия и установки.

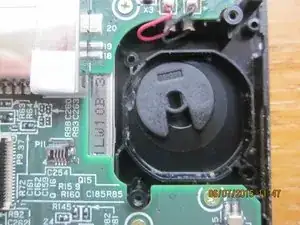

Удалите модуль кругового контроллера.

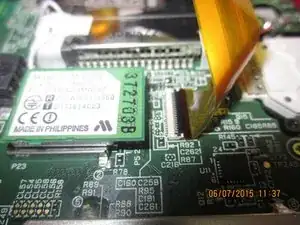

Удалите модуль Wi-Fi.

Отсоедините шлейфы.

2 больших на средней плате, 1 на нижнем крае по центру, 2 в нижнем правом углу.

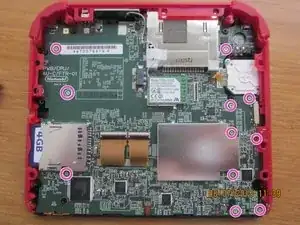

Открутите 11 винтов материнской платы.

Снимите материнскую плату и верхнюю цветную деталь.

Осторожно снимите экран. На нем была клеевая основа, так что не удивляйтесь.
