Замена платы порта контроллера Nintendo Super Famicom SHVC-001
У вас проблемы с контроллером, который не работает? Это может приводить к тому, что система не распознает ввод с контроллера или к повреждению порта контроллера. В этом руководстве мы поможем вам заменить порт в попытке решить эту проблему. Вам потребуется отвертка Gamebit 4,5 мм и плоский кабель шириной 1,25 мм для этого руководства. Удачного ремонта!
Шаг 1
Удалите шесть винтов длиной 13,5 мм на нижнем корпусе с помощью отвертки Gamebit 4,5 мм.
Шаг 2
Переверните Famicom и положите его на поверхность.
Снимите верхний корпус.
Шаг 3

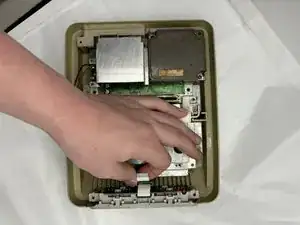

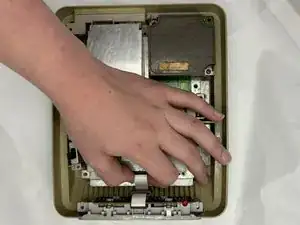

Осторожно отключите кабель, который подключен к плате контроллера и основной плате.
Шаг 4

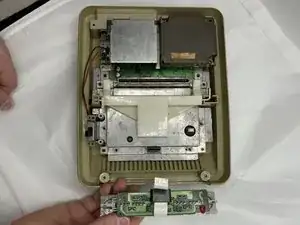

Поднимите плату порта контроллера прямо вверх и вытащите ее из корпуса.
Если ваша новая плата порта контроллера не комплектуется кабелем, вам также потребуется его заменить.
Шаг 5
Следующий пункт демонстрирует, как заменить ваш кабель.

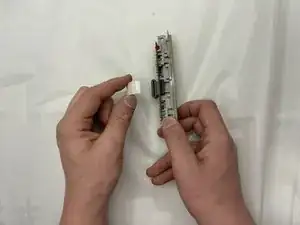

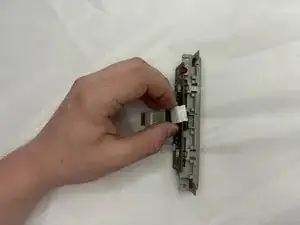

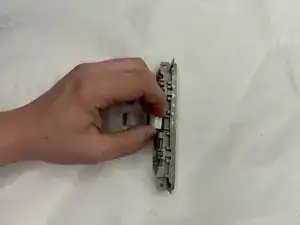

Отключите и удалите старый кабель и замените его новым плоским кабелем шириной 1,25 мм.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
