Замена материнской платы Nintendo Family Computer (Famicom)
Материнская плата Nintendo Family Computer (Famicom) является основным компонентом, который служит центральным узлом для обработки и координации всех функций системы. Эта критически важная печатная плата содержит ЦП (центральный процессор), модули памяти и различные другие необходимые чипы, которые совместно обеспечивают безупречную работу Famicom. Со временем, из-за таких факторов, как возраст, условия окружающей среды или непредвиденные повреждения, материнская плата Famicom может потребовать замены для восстановления оптимальной производительности и функциональности.
Шаг 1

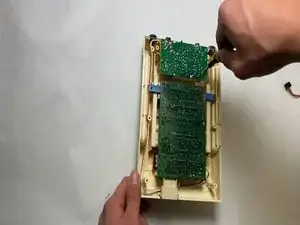

Используйте отвертку Philips, чтобы удалить шесть винтов длиной 13,5 мм, которые крепят нижний корпус.

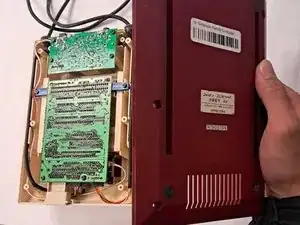

Снимите нижний корпус.
Шаг 2

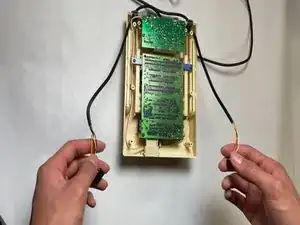

Отключите оба соединения материнской платы контроллера.
Не тяните за провода.
Шаг 3

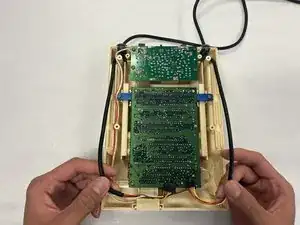

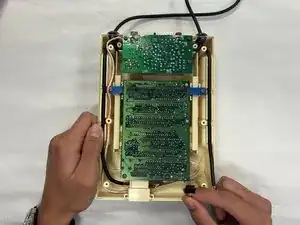

Поднимите кабели контроллера из шасси.
Шаг 4

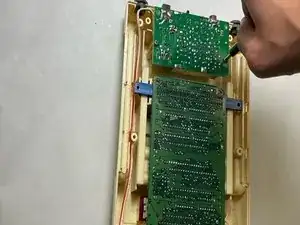

Удалите восемь винтов Philips длиной 13,5 мм, которые крепят материнскую плату.

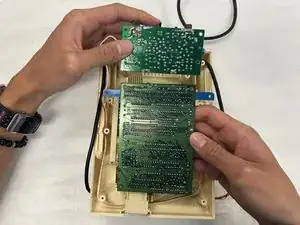

Поднимите материнскую плату и выньте её из шасси.
Шаг 5

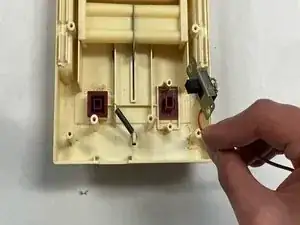

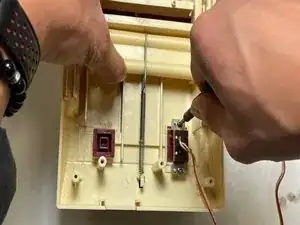

Удалите два винта Philips длиной 13,8 мм, которые крепят выключатель питания.
Материнская плата соединена с выключателем питания и не может быть заменена без его снятия. Принудительное удаление материнской платы приведет только к повреждению устройства.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
