Замена динамиков Asus ROG Ally

Разрядите батарею устройства ниже 25% перед началом ремонта — заряженная литий‑ионная батарея может загореться при повреждении.

Полностью выключите устройство и отсоедините все кабели.

Если установлена карта microSD, извлеките её. Карта может быть легко повреждена при извлечении материнской платы.

Рекомендуется положить устройство на мягкую ткань, чтобы не поцарапать и не повредить экран во время ремонта.

В ходе ремонта отслеживайте каждую винт и убедитесь, что он возвращается точно на своё место.

Используйте отвертку Phillips #0, чтобы снять пять винтов длиной 17.2 мм, фиксирующих верхний край и нижние углы задней крышки.

Используйте отвертку Phillips #0, чтобы полностью ослабить оставшийся удерживаемый винт в центре нижнего края. Это должно создать небольшой зазор между задней крышкой и шасси.

Не пытайтесь выкрутить этот винт.

Вставьте плоскую кромку пластикового медиатора между нижним краем задней крышки и шасси, рядом с удерживаемым винтом.

Наклоните медиатор вверх и пододвиньте его под заднюю крышку.

Пластиковые защёлки фиксируют периметр задней крышки. Вы должны почувствовать и услышать, как они отщелкиваются в этом шаге.

Проведите медиатором вдоль нижнего края и вокруг углов задней крышки, чтобы освободить защёлки, её фиксирующие.

Держите медиатор под углом вверх под задней крышкой, чтобы помочь освободить защёлки.

Поднимите нижний край задней крышки от шасси, чтобы освободить оставшиеся защёлки.

Снимите заднюю крышку.

При сборке положите заднюю крышку на устройство и сильно прижмите по периметру, чтобы защёлки встали на место.

Используйте пальцы, чтобы оторвать и снять чёрную пластиковую крышку между вентиляторами.

Отложите крышку — она пригодится при сборке.

Металлическая фиксирующая планка удерживает верхний край разъёма батареи.

Используйте плоский конец приспособления, чтобы аккуратно оттолкнуть фиксирующую планку от разъёма и снять защёлку.

Убедитесь, что фиксирующая планка вовсе не закрывает разъём батареи, иначе вы можете повредить гнездо и планку.

Вставьте плоский конец приспособления под центр разъёма батареи.

Поднимите разъём вертикально вверх и выньте его из гнезда, чтобы отключить батарею.

При сборке используйте пальцы или плоский конец приспособления, чтобы плотно нажать разъём на гнездо, пока он не щёлкнет на месте.

Используйте отвертку Phillips #00, чтобы снять четыре винта, фиксирующие батарею:

Два винта длиной 9.6 мм рядом с центром верхнего края

Винт рядом с левым динамиком покрыт предупреждающей наклейкой. Проткните её отверткой или снимите пинцетом.

Два винта длиной 3.4 мм по левому и правому краям

Одной рукой отведите в сторону шлейф, проходящий вдоль верхней части батареи.

Свободной рукой поднимите батарею вертикально и извлеките её.

Левый вентилятор будет находиться с вашей правой стороны, так как устройство лежит вверх дном.

Вставьте конец приспособления между лентой на верхнем крае вентилятора и поролоном радиатора.

Проведите приспособлением под всей длиной ленты, чтобы отделить её от поролона.

При сборке прижмите ленту обратно, чтобы закрепить её на поролоне радиатора.

Используйте отвертку Phillips #00, чтобы снять винт длиной 9.6 мм, фиксирующий левый вентилятор.

Осторожно приподнимите вентилятор и положите его поверх поролона радиатора, чтобы получить доступ к кабелям вентилятора.

Будьте очень осторожны, чтобы не натягивать кабели — они легко повреждаются.

Будьте очень осторожны, чтобы не соскоблить и не повредить компоненты на материнской плате в следующих двух шагах.

Используйте пинцет, чтобы приподнять и снять кусочек ленты, фиксирующей кабели вентилятора на материнской плате.

Отложите ленту в сторону. Она понадобится при сборке.

Используйте изогнутый пинцет, чтобы вытащить разъём кабеля вентилятора прямо из его гнезда.

Если возникают сложности, аккуратно покачайте разъём из стороны в сторону, чтобы ослабить его.

Снимите левый вентилятор.

Если у вашего запасного вентилятора не установлена лента, перенесите её с старого вентилятора.

Правый вентилятор будет находиться с вашей левой стороны, поскольку устройство лежит вверх дном.

Вставьте наконечник лопатки между лентой на верхнем крае вентилятора и термопрокладкой радиатора.

Проведите лопаткой под лентой по её длине, чтобы отделить её от прокладки.

При сборке прижмите ленту обратно, чтобы прикрепить её к термопрокладке радиатора.

Используйте крестовую отвертку Phillips #00, чтобы выкрутить винт длиной 9.6 мм, фиксирующий правый вентилятор.

Осторожно приподнимите вентилятор и положите его на термопрокладку радиатора, чтобы получить доступ к кабелям вентилятора.

Будьте очень осторожны, чтобы не натягивать кабели — они легко повреждаются.

Будьте очень осторожны, чтобы не соскоблить и не повредить компоненты на материнской плате в следующих двух шагах.

Используйте пинцет, чтобы приподнять и снять кусочек ленты, фиксирующей кабели вентилятора на материнской плате.

Отложите ленту в сторону. Она понадобится при сборке.

Используйте изогнутый пинцет, чтобы вытащить разъём кабеля вентилятора прямо из его гнезда.

Если возникают сложности, аккуратно покачайте разъём из стороны в сторону, чтобы ослабить его.

Снимите правый вентилятор.

Если у вашего запасного вентилятора не установлена лента, перенесите её с старого вентилятора.

Правый джойстик будет находиться с вашей левой стороны, поскольку устройство лежит вверх дном.

Используйте лопатку или чистый ноготь, чтобы приподнять фиксирующую защёлку на кабеле межсоединения джойстика ZIF, расположенном на плате правого джойстика.

Пинцетом захватите синюю язычковую отвертку кабеля и вытяните разъём прямо из гнезда.

Используйте наконечник лопатки, чтобы приподнять фиксирующую защёлку на ZIF‑разъёме кольца правого джойстика.

Пинцетом захватите синюю язычковую отвертку кабеля и вытяните разъём прямо из гнезда.

Чёрная линия на кабелях ZIF отмечает область соединения. При сборке вставляйте кабели в гнёзда до этой линии.

Используйте крестовую отвертку Phillips #00, чтобы выкрутить четыре винта длиной 3.4 мм, фиксирующих узел правого джойстика.

При сборке приподнимайте левый край устройства, пока затягиваете винты, чтобы джойстик не прижимался к рабочей поверхности и не выпал из положения.

Вставьте плоский конец лопатки между нижним левым краем узла джойстика и корпусом.

Подденьте и снимите узел джойстика, следя за тем, чтобы продеть кабель кольца джойстика через вырез.

При сборке:

Разместите плату над устройством так, чтобы джойстик был направлен вниз.

Проденьте кабель кольца джойстика через вырез на плате.

Приподнимите левый край устройства и плотно вдавите узел джойстика на место так, чтобы маленькие круглые вырезы на левой кромке наделись на направляющие. Плата должна надёжно зафиксироваться.

Используйте лопатку или чистый ноготь, чтобы приподнять фиксирующую защёлку на кабеле межсоединения джойстика ZIF, расположенном на плате левого джойстика.

Пинцетом захватите синюю язычковую отвертку кабеля и вытяните разъём прямо из гнезда.

Снимите кабель межсоединения джойстика и отложите его для сборки.

Используйте остриё лопатки, чтобы приподнять фиксирующую защёлку ZIF‑разъёма кольца левого джойстика.

Захватите пинцетом синий язычок кабеля и потяните разъём прямо из гнезда.

Пинцетом отогните ленту, закрывающую ZIF‑разъём межплатного кабеля основной платы.

Используйте лопатку или чистый ноготь, чтобы приподнять фиксирующую защёлку ZIF‑разъёма межплатного кабеля основной платы.

Пинцетом захватите синий язычок кабеля и потяните разъём прямо из гнезда.

Чёрная линия на кабелях ZIF отмечает область контакта. При сборке вставляйте кабели в гнёзда до этой линии.

Отверткой Phillips #00 извлеките четыре винта длиной 3.4 мм, крепящие блок левого джойстика.

При сборке удерживайте правый край устройства приподнятым во время затягивания винтов, чтобы джойстик не давил на рабочую поверхность и не выскакивал из посадочного места.

Вставьте плоский конец лопатки между нижним правым краем блока джойстика и корпусом.

Подденьте блок джойстика и снимите его.

При сборке:

Разместите плату над устройством так, чтобы сторона с джойстиком была вниз.

Протяните кабель кольца джойстика через вырез на плате.

Поднимите правый край устройства и плотно посадите блок джойстика на место, чтобы маленькие круглые вырезы на правом крае наделись на направляющие. Плата должна прочно зафиксироваться.

Плоским концом лопатки или чистым ногтем приподнимите фиксирующую защёлку ZIF‑разъёма кабеля экрана, расположенного в нижнем левом углу материнской платы.

Пинцетом захватите оранжевый язычок кабеля и потяните разъём прямо из гнезда.

Плоским концом лопатки подденьте и отсоедините разъём кнопки питания, расположенный по центру верхнего края материнской платы.

Чтобы снова подключить такие защёлки, аккуратно совместите и нажмите одну сторону до щелчка, затем повторите для другой стороны. Не пытайтесь силой вставить разъём — смещение может погнуть контакты и привести к необратимому повреждению.

Остриём лопатки поочередно нажимайте на стороны скользящего разъёма динамиков в нижнем правом углу материнской платы, «выводя» его из гнезда.

Просуньте одно плечо изогнутого пинцета под металлическую шейку одного из коаксиальных антенных разъёмов в верхнем левом углу материнской платы.

Поднимайте только металлические части разъёмов. Не тяните за сами кабели.

Аккуратно поднимите вверх, чтобы отсоединить кабель.

Повторите процедуру для второго антенного кабеля.

Отверткой Phillips #00 выкрутите девять винтов длиной 3.4 мм, фиксирующих материнскую плату.

Если установлена microSD‑карта, обязательно извлеките её перед продолжением.

Одной рукой прочно зафиксируйте устройство.

Другой рукой приподнимите нижний край материнской платы и сдвиньте её к нижней части корпуса, чтобы извлечь.

При сборке:

Поднимите верхний край устройства так, чтобы кнопки управления и крестовина не касались рабочей поверхности.

Визуально проверьте, что все кнопки полностью и правильно размещены в своих гнёздах. Если нет, они не будут правильно работать.

Удерживая устройство приподнятым, свободной рукой вставьте материнскую плату под небольшим углом вниз.

Убедитесь, что кнопки бампера возле верхних углов зашли под пластиковые направляющие, а разъёмы вдоль верхнего края вошли в свои вырезы.

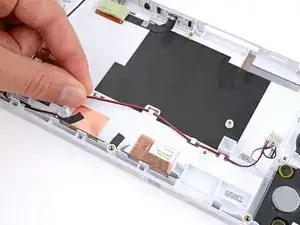

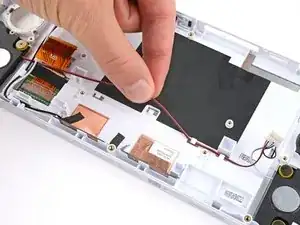

Осторожно вытяните провода динамиков из их зажимов в центре корпуса.

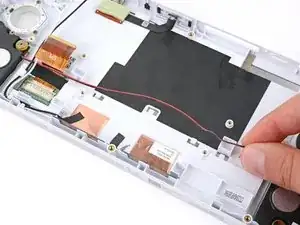

При сборке аккуратно задвиньте кабели обратно под зажимы кончиком лопатки.

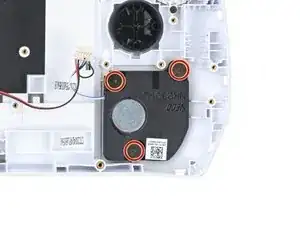

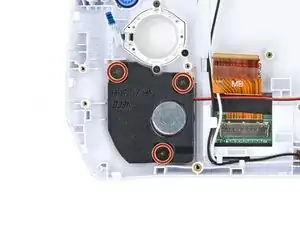

Отверткой Phillips #000 выкрутите шесть винтов длиной 2.9 мм, крепящих динамики (по три на каждый динамик).

При сборке затягивайте винты только до упора.

Не затягивайте винты слишком сильно — это может повредить динамики.

Жёлтые резиновые втулки фиксируют динамики на месте поверх их крепёжных стоек.

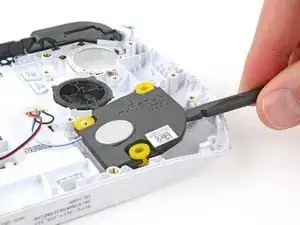

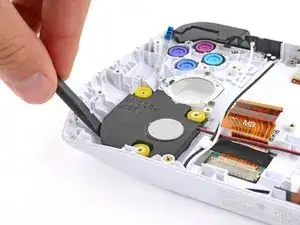

Вставьте плоский конец лопатки между внешним краем одного из динамиков и корпусом.

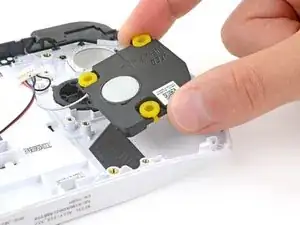

Подденьте динамик и снимите его.

Повторите предыдущий шаг, чтобы снять второй динамик.

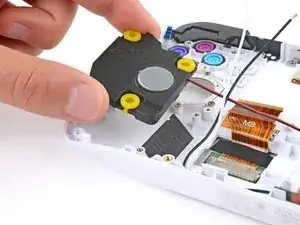

Поднимите оба динамика и снимите их.

При сборке нажмите динамики на место магнитной стороной вверх так, чтобы жёлтые резиновые втулки наделись на их стойки.
