Замена радиатора Asus ROG Ally

Перед началом ремонта дайте батарее разрядиться ниже 25% — заряженная литий‑ионная батарея может загореться при повреждении.

Полностью выключите устройство и отключите все кабели.

Рекомендуется положить устройство на мягкую ткань, чтобы не поцарапать и не повредить экран во время ремонта.

В течение ремонта отслеживайте каждую винт и убедитесь, что он возвращается точно на своё место.

Используйте крестовую отвертку Phillips #0, чтобы выкрутить пять винтов длиной 17.2 мм, удерживающих верхний край и нижние углы задней крышки.

Используйте крестовую отвертку Phillips #0, чтобы полностью ослабить оставшийся удерживаемый винт в центре нижнего края. Это должно создать небольшой зазор между задней крышкой и корпусом.

Не пытайтесь полностью вынуть этот винт.

Вставьте плоский край монтажной лопатки между нижним краем задней крышки и корпусом, рядом с удерживаемым винтом.

Наклоните лопатку вверх и протолкните её под заднюю крышку.

Пластиковые защёлки крепят по периметру заднюю крышку. Вы должны почувствовать и услышать, как они отпускаются в этом шаге.

Проведите монтажной лопаткой вдоль нижнего края и вокруг углов задней крышки, чтобы освободить защёлки, которые её фиксируют.

Держите лопатку под углом вверх под задней крышкой, чтобы помочь освободить защёлки.

Поднимите нижний край задней крышки от корпуса, чтобы освободить оставшиеся защёлки.

Снимите заднюю крышку.

При сборке положите заднюю крышку на устройство и энергично прижмите по периметру, чтобы защёлки вошли на место.

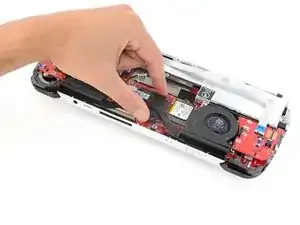

С помощью пальцев отслойте и снимите чёрную пластиковую крышку между вентиляторами.

Положите крышку в сторону — она понадобится при обратной сборке.

Металлическая фиксирующая планка удерживает верхний край коннектора батареи.

Используйте плоский конец приспособления, чтобы аккуратно отодвинуть фиксирующую планку от коннектора и отщёлкнуть её.

Убедитесь, что фиксирующая планка совсем не закрывает коннектор батареи, иначе вы можете повредить разъём и планку.

Вставьте плоский конец приспособления под центр коннектора батареи.

Поднимите коннектор прямо вверх и выньте его из гнезда, чтобы отключить батарею.

При обратной сборке используйте пальцы или плоский конец приспособления, чтобы плотнo нажать коннектор на его гнездо до щелчка.

Две полоски ленты крепят верхние края вентиляторов к поролону радиатора.

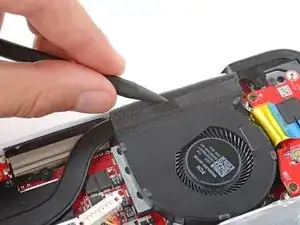

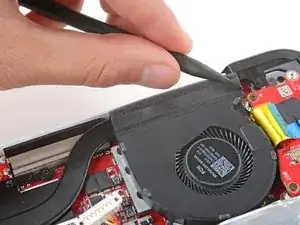

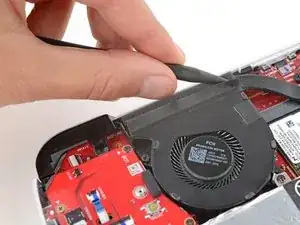

Вставьте острый конец приспособления между лентой на верхнем крае одного из вентиляторов и поролоном радиатора.

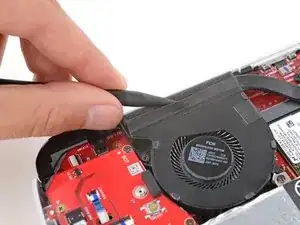

Проведите приспособлением под всю длину ленты, чтобы отделить её от поролона.

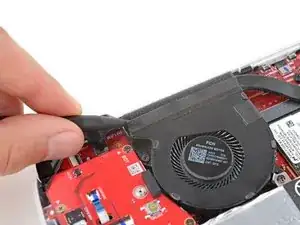

Повторите предыдущий шаг, чтобы отделить вторую полоску ленты вентилятора.

При обратной сборке плотно прижмите обе полоски ленты обратно к поролону.

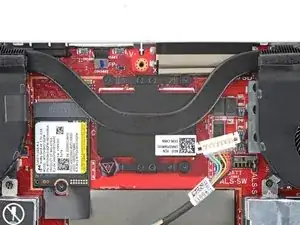

Используйте крестовую отвертку Phillips #0, чтобы полностью ослабить четыре удерживаемых винта, фиксирующих радиатор. Не пытайтесь вынуть эти винты.

На нижнем левом винте есть предупреждающая наклейка. Проколоть её отверткой или используйте пинцет, чтобы снять её.

При обратной сборке затягивайте винты в порядке (1, 2, 3, 4) в соответствии с номером, выбитым рядом с каждым винтом.

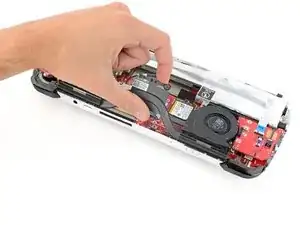

Поднимите нижний край радиатора и снимите его.

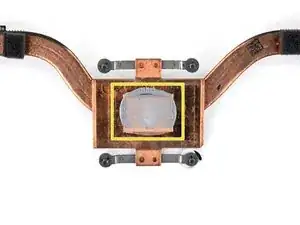

Вы можете почувствовать некоторое сопротивление, поскольку термопаста склеивает радиатор с процессором.

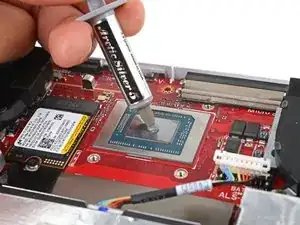

Перед установкой радиатора выполните очистку процессора и радиатора и нанесите новую термопасту согласно этому руководству.
