Замена левого аналогового стика (thumbstick) в Asus ROG Ally
Следуйте этому руководству, чтобы заменить сломанный или дающий дрейф левый аналоговый стик в вашем Asus ROG Ally. Поскольку модуль стика не припаян к плате — это удобно для ремонта — вы также можете использовать это руководство для замены платы с левым стиком.
Если вы наблюдаете дрейф, необычные или неожиданные движения, отсутствие движения или люфт, возможно, пришло время заменить левый аналоговый стик.
Шаг 1


Разрядите аккумулятор устройства ниже 25% перед началом ремонта — заряженный литий‑ионный аккумулятор может воспламениться при повреждении.
Полностью выключите устройство и отключите все кабели.
Рекомендуется положить устройство на мягкую ткань, чтобы не поцарапать и не повредить экран во время ремонта.
Шаг 2

Во время ремонта отслеживайте каждый винт и убедитесь, что он возвращается на своё место.
Используйте крестовую отвертку Phillips #0, чтобы выкрутить пять винтов длиной 17,2 мм, фиксирующих верхний край и нижние углы задней крышки.
Используйте крестовую отвертку Phillips #0, чтобы полностью ослабить оставшийся закреплённый винт в центре нижнего края. Это должно создать небольшой зазор между задней крышкой и корпусом.
Не пытайтесь вынимать этот винт.
Шаг 3


Вставьте плоский край медиатора для вскрытия между нижним краем задней крышки и корпусом, рядом с закреплённым винтом.
Наведите медиатор под углом вверх и подтолкните его под заднюю крышку.
Шаг 4


По периметру задней крышки закреплены пластиковые защёлки. Вы должны почувствовать и услышать их отпускание на этом шаге.
Проведите медиатором вдоль нижнего края и вокруг углов задней крышки, чтобы освободить защёлки, удерживающие её.
Держите медиатор под углом вверх под задней крышкой, чтобы помочь освободить защёлки.
Шаг 5


Поднимите нижний край задней крышки от корпуса, чтобы освободить оставшиеся защёлки.
Снимите заднюю крышку.
При сборке положите заднюю крышку на устройство и энергично прижмите по периметру, чтобы защёлки вошли на место.
Шаг 6


Снимите черную пластиковую крышку между вентиляторами, поддев её пальцами.
Отложите крышку — она понадобится при сборке.
Шаг 7


Металлическая фиксирующая планка закрепляет верхний край разъёма аккумулятора.
Используйте плоский конец лопатки, чтобы аккуратно сдвинуть фиксирующую планку от разъёма, чтобы отщёлкнуть её.
Шаг 8


Убедитесь, что фиксирующая планка совсем не закрывает разъём аккумулятора, иначе вы можете повредить гнездо и планку.

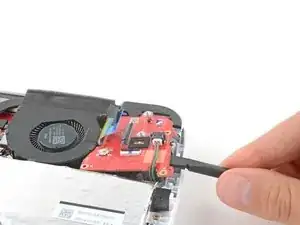

Подденьте плоским концом лопатки центр разъёма аккумулятора.
Поднимите разъём строго вверх и выведите его из гнезда, чтобы отключить аккумулятор.
При сборке плотно прижмите разъём пальцами или плоским концом лопатки к гнезду до щелчка.
Шаг 9


Левый аналоговый стик будет с вашей правой стороны, поскольку устройство лежит вверх тормашками.

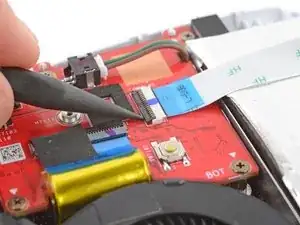

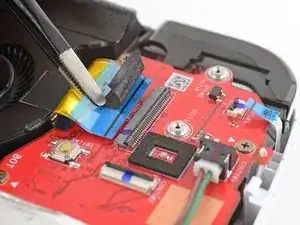

С помощью лопатки или чистого ногтя поднимите фиксирующую планку ZIF‑разъёма шлейфа аналога, расположенного на плате левого стика.
Захватите за синюю язычок шлейфа пинцетом и тяните разъём строго из гнезда.
Шаг 10

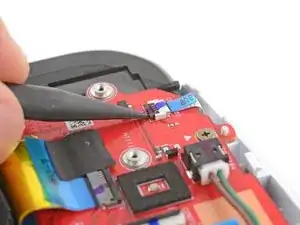

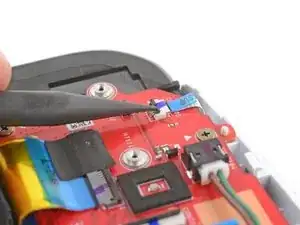

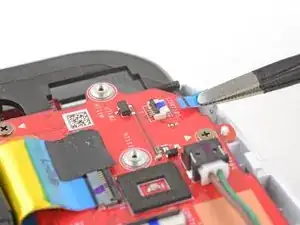

Подденьте остриём лопатки фиксирующую планку ZIF‑разъёма кольца левого стика.
Захватите за синюю язычок шлейфа пинцетом и тяните разъём строго из гнезда.
Черная линия на шлейфах ZIF отмечает зону подключения. При сборке вставляйте шлейфы в гнёзда до этой линии.
Шаг 11

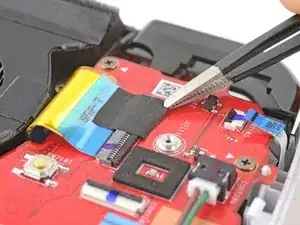

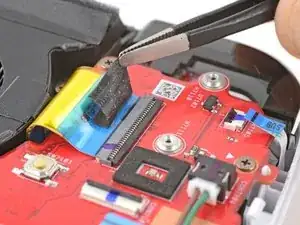

Пинцетом оторвите ленту, покрывающую ZIF‑разъём шлейфа межплатного соединения основной платы.
Шаг 12

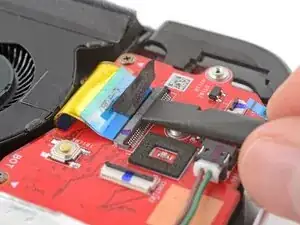

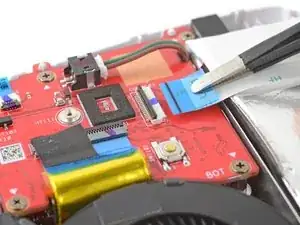

Используйте плоский конец лопатки или чистый ноготь, чтобы поднять фиксирующую планку ZIF‑разъёма шлейфа межплатного соединения основной платы.
Захватите за синюю язычок шлейфа пинцетом и тяните разъём строго из гнезда.
Черная линия на шлейфах ZIF отмечает зону подключения. При сборке вставляйте шлейфы в гнёзда до этой линии.
Шаг 13

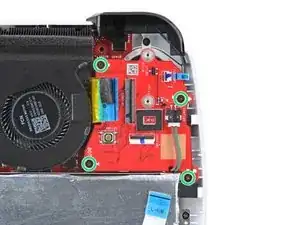

Используйте отвертку Phillips #00, чтобы выкрутить четыре винта длиной 3,4 мм, крепящие узел левого джойстика.
При сборке удерживайте правый край устройства приподнятым, пока затягиваете винты, чтобы джойстик не прижимался к рабочей поверхности и не выскакивал из положения.
Шаг 14

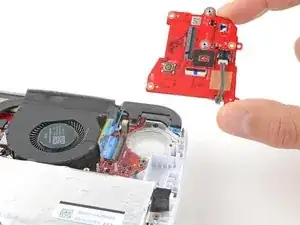

Вставьте плоский конец лопатки между нижним правым краем узла джойстика и шасси.
Подденьте узел джойстика и извлеките его.
При сборке:
Ориентируйте плату над устройством так, чтобы сторона с джойстиком была направлена вниз.
Протяните кабель кольца джойстика через соответствующий вырез в плате.
Поднимите правый край устройства и плотно вставьте узел джойстика на место так, чтобы маленькие круглые вырезы на правой кромке наделись на направляющие. Плата должна прочно зафиксироваться.
Шаг 15

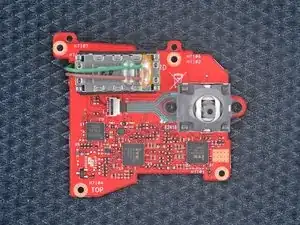

Положите узел на чистую ткань джойстиком вверх.
Шаг 16

Одной рукой прочно зафиксируйте плату джойстика.

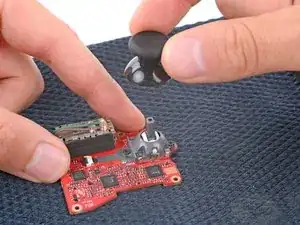

Свободной рукой потяните крышку джойстика прямо вверх и снимите её с модуля.
Чтобы установить крышку джойстика, поверните её на модуле до тех пор, пока она не сядет на место. Затем энергично нажмите вниз, пока крышка не защёлкнется или не упрётся в нижнюю позицию.
Шаг 17

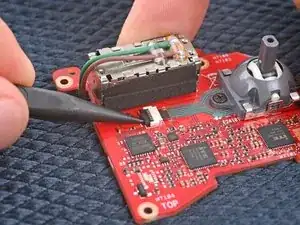

Используйте острый конец лопатки, чтобы приподнять защёлку замка на ZIF‑разъёме кабеля джойстика.
Шаг 18

Используйте отвертку Phillips #00, чтобы выкрутить два винта длиной 3,4 мм, крепящие джойстик.
Шаг 19

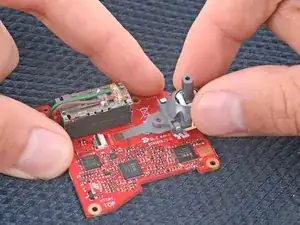

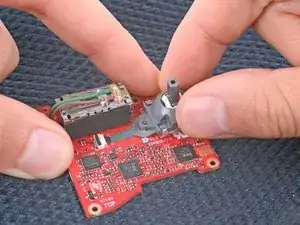

Возьмите джойстик пальцами и аккуратно вытяните кабель из гнезда.
Теперь у вас отдельно джойстик и плата джойстика.
После сборки устройства выполните эту инструкцию, чтобы откалибровать новый джойстик.
Заключение
Для повторной сборки устройства выполняйте эти инструкции в обратном порядке.
Отнесите электронные отходы на переработку, сертифицированную по стандарту R2 или e‑Stewards.
Ремонт прошёл неудачно? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Answers.
