Замена правого RGB-кольца стика Asus ROG Ally

Разрядите аккумулятор устройства до уровня ниже 25% перед началом ремонта — заряженный литий‑ионный аккумулятор может загореться при повреждении.

Полностью выключите устройство и отключите все кабели.

Если в устройстве установлена карта microSD, извлеките её. Карта легко повреждается при снятии материнской платы.

Рассмотрите возможность подложить мягкую ткань под устройство, чтобы избежать царапин или повреждений экрана во время ремонта.

В ходе ремонта следите за каждым винтом и убедитесь, что он возвращается на своё место.

Используйте крестовую отвёртку Phillips #0, чтобы выкрутить пять винтов длиной 17.2 мм, закрепляющих верхний край и нижние углы задней крышки.

Используйте крестовую отвёртку Phillips #0, чтобы полностью ослабить оставшийся неподвижный винт в центре нижнего края. Это должно создать небольшой зазор между задней крышкой и корпусом.

Не пытайтесь вынимать этот винт.

Вставьте плоский край открывающей лопатки между нижним краем задней крышки и корпусом, рядом с неподвижным винтом.

Наклоните лопатки вверх и продвиньте её под заднюю крышку.

Пластиковые защёлки фиксируют по периметру заднюю крышку. Вы должны почувствовать и услышать их отпускание на этом этапе.

Проведите открывающей лопаткой вдоль нижнего края и вокруг углов задней крышки, чтобы освободить защёлки, удерживающие её.

Держите лопатку под углом вверх под задней крышкой, чтобы помочь освобождению защёлок.

Поднимите нижний край задней крышки с корпуса, чтобы освободить оставшиеся защёлки.

Снимите заднюю крышку.

При сборке уложите заднюю крышку на устройство и плотно нажмите по периметру, чтобы защёлки вошли на место.

С помощью пальцев аккуратно отогните и снимите чёрную пластиковую крышку между вентиляторами.

Отложите крышку — она понадобится при сборке.

Металлическая фиксирующая планка удерживает верхний край разъёма аккумулятора

Используйте плоский край пластикового шпателя, чтобы аккуратно отодвинуть фиксирующую планку от разъёма и разблокировать её.

Убедитесь, что фиксирующая планка полностью не перекрывает разъём аккумулятора, иначе вы можете повредить гнездо и планку.

Вставьте плоский край шпателя под центр разъёма аккумулятора.

Поднимите разъём прямо вверх и выньте его из гнезда, чтобы отключить аккумулятор.

При сборке плотно прижмите разъём пальцами или плоским концом шпателя к гнезду, пока он не защёлкнется.

Используйте крестовую отвёртку Phillips #00, чтобы выкрутить четыре винта, удерживающие аккумулятор:

Два винта длиной 9.6 мм рядом с центром верхнего края

Винт рядом с левым динамиком закрыт предупреждающей наклейкой. Проткните её отвёрткой или используйте пинцет, чтобы снять наклейку.

Два винта длиной 3.4 мм по левому и правому краям

Одной рукой отведите в сторону шлейф, идущий вдоль верхней части аккумулятора.

Другой рукой поднимите аккумулятор прямо вверх и извлеките его.

Левый вентилятор будет с вашей правой стороны, так как устройство лежит перевёрнутым.

Вставьте наконечник шпателя между лентой на верхнем крае вентилятора и пористой теплоизоляцией радиатора.

Проведите шпателем под длину ленты, чтобы отделить её от пористой теплоизоляции.

При сборке прижмите ленту на место, чтобы закрепить её на пористой теплоизоляции радиатора.

Используйте крестовую отвёртку Phillips #00, чтобы выкрутить винт длиной 9.6 мм, фиксирующий левый вентилятор.

Осторожно поднимите вентилятор и положите его на пористую теплоизоляцию радиатора, чтобы получить доступ к кабелям вентилятора.

Будьте очень осторожны, чтобы не натянуть кабели — они легко повреждаются.

Будьте очень осторожны, чтобы не соскоблить и не повредить компоненты на материнской плате в следующих двух шагах.

Используйте пинцет, чтобы приподнять и снять кусочек ленты, фиксирующей кабели вентилятора на материнской плате.

Отложите ленту в сторону. Она понадобится при сборке.

Используйте изогнутый пинцет, чтобы вытащить разъём кабеля вентилятора прямо из гнезда.

Если возникают трудности, осторожно покачайте разъём в стороны, чтобы ослабить его.

Снимите левый вентилятор.

Если у заменяемого вентилятора лента не установлена, перенесите её со старого вентилятора.

Правый вентилятор будет находиться с вашей левой стороны, так как устройство лежит вверх ногами.

Вставьте остриё лопатки между лентой на верхнем крае вентилятора и термоизоляционной пеной радиатора.

Проведите лопаткой под длиной ленты, чтобы отделить её от пены.

При сборке прижмите ленту на место, чтобы прикрепить её к термоизоляционной пене радиатора.

Отверткой Phillips #00 отвинтите винт длиной 9.6 мм, фиксирующий правый вентилятор.

Осторожно приподнимите вентилятор и положите его на термоизоляционную пену радиатора, чтобы получить доступ к кабелям вентилятора.

Будьте очень осторожны, чтобы не напрячь кабели, они легко повредятся.

Будьте очень осторожны, чтобы не соскоблить и не повредить компоненты на материнской плате в следующих двух шагах.

Используйте пинцет, чтобы приподнять и снять кусочек ленты, фиксирующей кабели вентилятора на материнской плате.

Отложите ленту в сторону. Она понадобится при сборке.

Используйте изогнутый пинцет, чтобы вытащить разъём кабеля вентилятора прямо из гнезда.

Если возникают трудности, осторожно покачайте разъём в стороны, чтобы ослабить его.

Снимите правый вентилятор.

Если у заменяемого вентилятора лента не установлена, перенесите её со старого вентилятора.

Правый джойстик будет находиться с вашей левой стороны, так как устройство лежит вверх ногами.

Используйте лопатку или чистый ноготь, чтобы поднять запорную планку на ZIF‑разъёме шлейфа правого джойстика, расположенном на плате правого джойстика.

Пинцетом захватите синий язычок шлейфа и вытащите разъём прямо из гнезда.

Используйте остриё лопатки, чтобы поднять запорную планку на ZIF‑разъёме кольца правого джойстика.

Пинцетом захватите синий язычок шлейфа и вытащите разъём прямо из гнезда.

Чёрная линия на кабелях ZIF‑разъёмов отмечает область подключения. При сборке вставляйте кабели в гнёзда до этой линии.

Отверткой Phillips #00 отвинтите четыре винта длиной 3.4 мм, фиксирующие сборку правого джойстика.

При сборке держите левый край устройства приподнятым, пока затягиваете винты, чтобы джойстик не упёрся в рабочую поверхность и не сместился.

Вставьте плоский конец лопатки между нижним левым краем сборки джойстика и корпусом.

Подденьте и снимите сборку джойстика, убедившись, что провод кольца джойстика продет через вырез.

При сборке:

Ориентируйте плату над устройством так, чтобы джойстик был направлен вниз.

Проденьте провод кольца джойстика через вырез в плате.

Поднимите левый край устройства и плотно вдавите сборку джойстика на место так, чтобы маленькие круглые вырезы на левой кромке сели на направляющие выступы. Плата должна уверенно зафиксироваться.

Используйте лопатку или чистый ноготь, чтобы поднять запорную планку на ZIF‑разъёме шлейфа джойстика, расположенном на плате левого джойстика.

Пинцетом захватите синий язычок шлейфа и вытащите разъём прямо из гнезда.

Снимите шлейф межсоединения джойстиков и отложите его для сборки.

Используйте остриё лопатки, чтобы поднять запорную планку на ZIF‑разъёме кольца левого джойстика.

Пинцетом захватите синий язычок шлейфа и вытащите разъём прямо из гнезда.

Используйте пинцет, чтобы отогнуть ленту, закрывающую ZIF‑разъём шлейфа сопряжения главной платы.

Используйте лопатку или чистый ноготь, чтобы приподнять фиксирующую планку ZIF‑разъёма шлейфа сопряжения главной платы.

Захватите с помощью пинцета синий язычок шлейфа и потяните разъём прямо из гнезда.

Чёрная линия на кабелях ZIF отмечает область подключения. При сборке вставляйте кабели в гнёзда до этой линии.

Используйте крестовую отвертку Philips #00, чтобы выкрутить четыре винта длиной 3,4 мм, крепящие узел левого джойстика.

При обратной сборке держите правый край устройства приподнятым, пока затягиваете винты, чтобы джойстик не упирался в рабочую поверхность и не выскочил из посадочного места.

Вставьте плоский конец лопатки между нижним правым краем узла джойстика и корпусом.

Подденьте узел джойстика и снимите его.

При обратной сборке:

Разместите плату над устройством так, чтобы сторона с джойстиком была направлена вниз.

Проденьте кабель кольца джойстика через вырез на плате.

Поднимите правый край устройства и плотно вставьте узел джойстика на место так, чтобы небольшие круглые вырезы на правом крае селись на направляющие штифты. Плата должна надёжно зафиксироваться.

Используйте плоский конец лопатки или чистый ноготь, чтобы приподнять фиксирующую планку ZIF‑разъёма шлейфа экрана, расположенного в нижнем левом углу материнской платы.

Пинцетом захватите оранжевый язычок шлейфа и потяните разъём прямо из гнезда.

Используйте плоский конец лопатки, чтобы поддеть и отсоединить пресс‑коннектор кнопки питания посередине верхнего края материнской платы.

Чтобы повторно подключить такие пресс‑коннекторы, аккуратно совместите и надавите с одной стороны до щелчка, затем повторите с другой стороны. Не пытайтесь силой вставлять разъём — при неправильном выравнивании штыри могут согнуться и повредиться окончательно.

Используйте острый конец лопатки, чтобы поочерёдно надавливать с обеих сторон скользящего разъёма динамиков в нижнем правом углу материнской платы, «выводя» его из гнезда.

Просуньте одну лапку изогнутого пинцета под металлическую ножку одного из коаксиальных антенных разъёмов, в верхнем левом углу материнской платы.

Поднимайте только металлические части разъёмов. Не тяните за сами кабели.

Аккуратно поднимите строго вверх, чтобы отсоединить кабель.

Повторите процедуру для второго антенного кабеля.

Используйте крестовую отвертку Philips #00, чтобы выкрутить девять винтов длиной 3,4 мм, крепящих материнскую плату.

Если в устройстве установлена карта microSD, обязательно извлеките её перед продолжением.

Одной рукой надёжно зафиксируйте устройство.

Свободной рукой поднимите нижний край материнской платы и потяните её к нижней части корпуса, чтобы снять.

При обратной сборке:

Одной рукой поднимите верхний край устройства так, чтобы кнопки действий и крестовина не касались рабочей поверхности.

Визуально проверьте, что все кнопки полностью и правильно расположены в своих посадочных нишах. Если нет, они будут работать неправильно.

Держа устройство приподнятым, свободной рукой вставьте материнскую плату под небольшим наклоном вниз.

Убедитесь, что кнопки‑бамперы в верхних углах проходят под пластиковыми упорами, а порты на верхнем крае входят в свои вырезы.

Правое кольцо джойстика будет находиться с вашей левой стороны, так как устройство лежит вверх ногами.

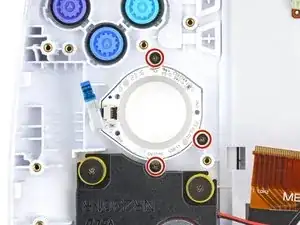

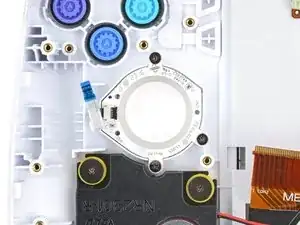

Используйте крестовую отвертку Philips #00, чтобы выкрутить три винта длиной 3,4 мм, крепящие правое RGB‑кольцо джойстика.

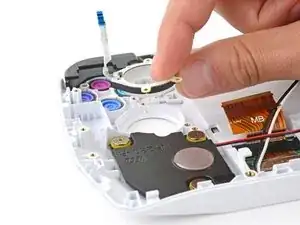

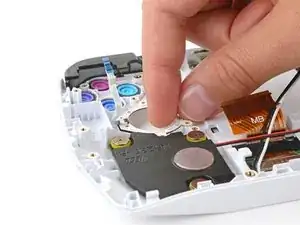

Поднимите кольцо джойстика строго вверх и снимите его.

Если у заменяемого кольца джойстика нет кабеля, выполните следующие два шага, чтобы снять и перенести старый.

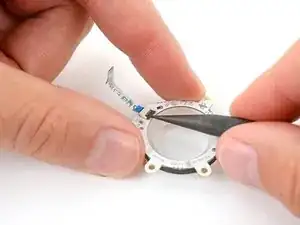

Одной рукой прочно зафиксируйте кольцо джойстика.

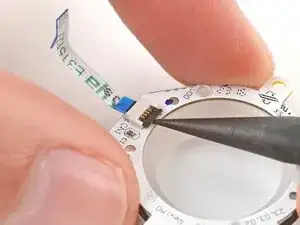

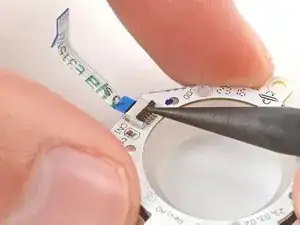

Свободной рукой используйте острый конец лопатки, чтобы перевернуть фиксирующую планку ZIF‑разъёма кольца джойстика.

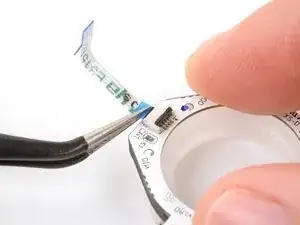

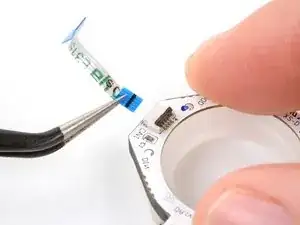

Используйте пинцет или пальцы, чтобы аккуратно вытянуть кабель прямо из разъёма и удалить его.

Чёрная линия на кабеле с ZIF-коннектором обозначает область контакта. При сборке вставляйте кабель в его разъём до этой линии.
