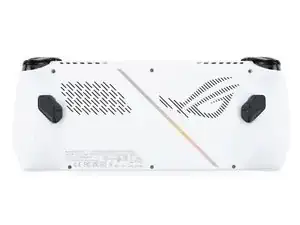

Замена задней крышки Asus ROG Ally

Перед началом ремонта разрядите аккумулятор устройства ниже 25% — заряженный литий-ионный аккумулятор может загореться при повреждении.

Полностью выключите устройство и отключите все кабели.

Рекомендуется положить устройство на мягкую ткань, чтобы предотвратить появление царапин или повреждений экрана во время ремонта.

Во время всего ремонта отслеживайте каждый винт и убедитесь, что каждый возвращается точно туда, откуда был снят.

Используя отвёртку Phillips #0, удалите пять винтов длиной 17,2 мм, крепящих верхний край и нижние углы задней крышки.

Используя отвёртку Phillips #0, полностью ослабьте оставшийся винт с фиксатором в центре нижнего края. Это должно создать небольшой зазор между задней крышкой и корпусом.

Не пытайтесь полностью удалить этот винт.

Вставьте плоский край расширителя между нижним краем задней крышки и корпусом рядом с фиксированным винтом.

Наклоните расширитель вверх и продвиньте его под заднюю крышку.

Пластиковые защёлки фиксируют периметр задней крышки. Вы должны ощущать и слышать, как они освобождаются на этом шаге.

Перемещайте расширитель вдоль нижнего края и вокруг углов задней крышки, чтобы освободить фиксирующие защёлки.

Поддерживайте расширитель под углом вверх под задней крышкой, чтобы легче было освобождать защёлки.

Поднимите нижний край задней крышки от корпуса, чтобы освободить оставшиеся защёлки.

Снимите заднюю крышку.

При сборке установите заднюю крышку на устройство и плотно нажмите по периметру, чтобы защёлки зафиксировались.

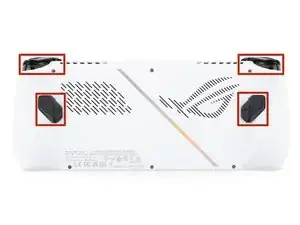

Проверьте, установлены ли на новой задней крышке спусковые курки и макро-кнопки.

Если нет, выполните оставшиеся шаги, чтобы снять и перенести их.

При удалении винтов будьте осторожны, чтобы не потерять пружины под ними. Они могут легко выброситься!

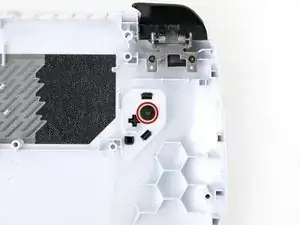

Используя отвёртку Phillips #000, удалите винт длиной 2,9 мм, фиксирующий каждую макро-кнопку (всего два).

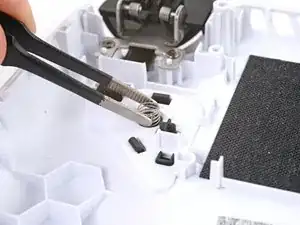

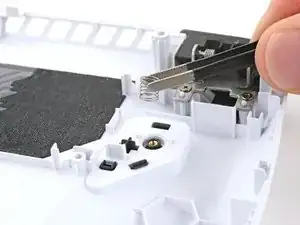

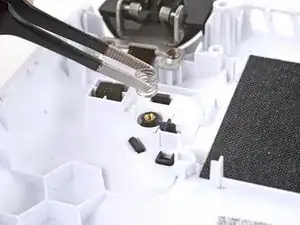

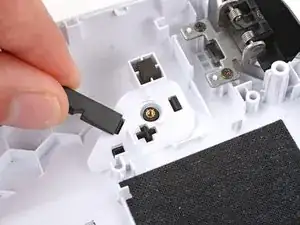

Используя пинцет или пальцы, снимите пружины с их винтовых штырьков.

Две прямоугольные защёлки фиксируют макро-кнопки на задней крышке.

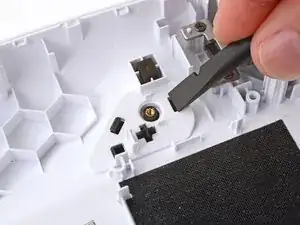

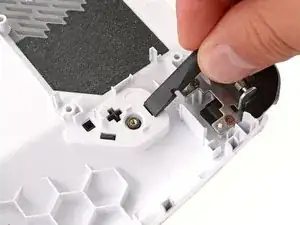

Используя плоский конец лопатки или пальцы, нажмите на защёлки, фиксирующие одну из макро-кнопок.

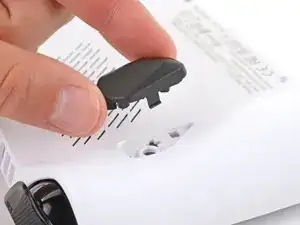

Снимите макро-кнопку.

Повторите предыдущие два шага, чтобы отсоединить и снять вторую макро-кнопку.

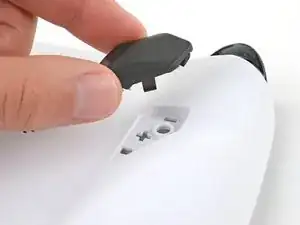

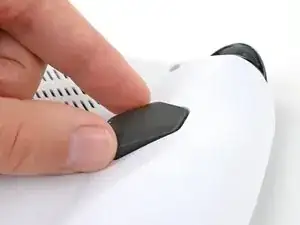

При сборке плотно вставьте макро-кнопки на место, чтобы защёлки зафиксировались. Вы должны услышать щелчки при их срабатывании.

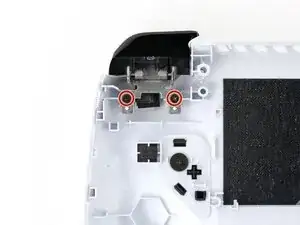

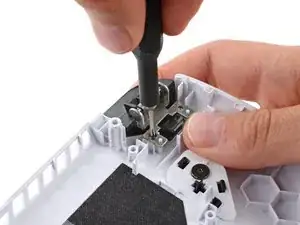

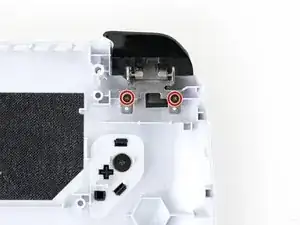

Используя отвёртку Phillips #00, удалите два винта длиной 3,4 мм, крепящих каждый курок (всего четыре винта).

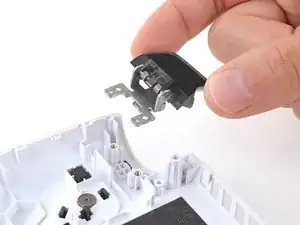

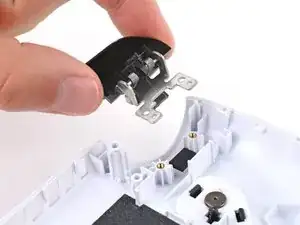

Вытяните курки прямо вверх и из их гнёзд, чтобы снять их.

При сборке:

Сожмите курок и плотно вставьте его в корпус так, чтобы вырезы на шарнире прошли через направляющие штырьки. Курок должен зафиксироваться на месте.

Удерживайте курок сжатым и установите два винта.

Проверьте работу курка до продолжения сборки. Если он работает неправильно, снимите курок и убедитесь, что он правильно установлен на шарнире.
