Разборка светового пера Vectrex

Консоли

Недавно к нам на стол попало одно из этих замечательных маленьких световых пер Vectrex от другой мастерской в Портленде, штат Орегон, которая комплектовала его с оригинальной консолью Vectrex для перепродажи коллекционеру. Получившееся устройство нужно было разобрать, чтобы удалить небольшой кусочек мусора, попавший в наконечник корпуса пера, но документации по разборке светового пера не оказалось, даже в сервисном руководстве Vectrex — только по самой консоли. Поэтому мы очень осторожно разобрали его и задокументировали процесс для вашей пользы!

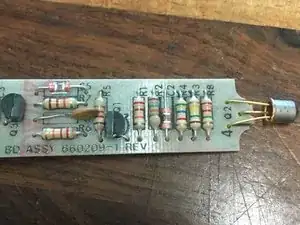

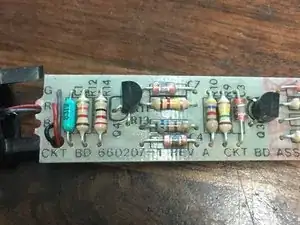

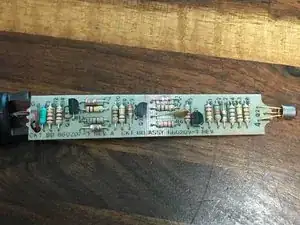

[Больше изображений устройства, включая фотографии стороны платы с пайкой, можно найти по адресу https://www.bridgetownrepair.com/blog/20... ]

Шаг 1

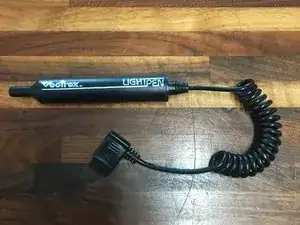

Вот наш пациент: поскольку оригиналы сейчас очень редки, важно проводить процесс открытия с большой осторожностью, используя деликатные и точные инструменты.

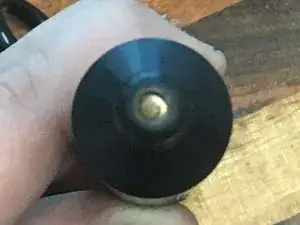

Через открытый наконечник пера видно не очень много, потому что излучатель в основном его закрывает.

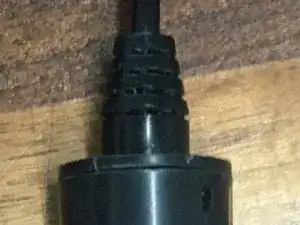

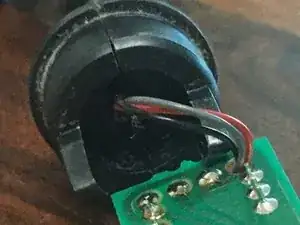

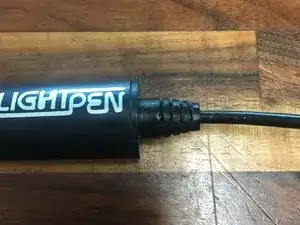

Пластиковая заглушка, в которую на задней части основной сборки корпуса входит жгут проводов, — действительно единственный компонент, с которым сложно справиться.

Шаг 2

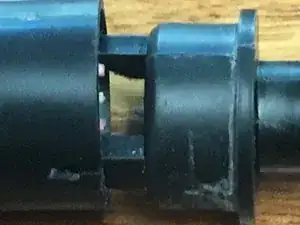

Используя грелку или заранее разогретый iOpener, начните нагревать область вокруг видимого шва между основным корпусом и пластиковой заглушкой.

Если вы используете грелку, как и мы, у вас есть возможность катать корпус туда-сюда по грелке, чтобы равномерно распределить тепло. Небольшое сжатие от давления при прокатывании также поможет ослабить клеевое соединение двух пластиковых деталей.

Используйте острый хоббийный нож, чтобы удалить очень небольшое количество пластика вдоль шва, пока не появится зазор, достаточный для тонкого пластикового инструмента. Продолжайте прокатывать корпус и вводить инструмент в этот шов. После того, что кажется вечностью, шов должен начать ослабевать и в конечном итоге полностью раскрыться.
