Замена курков Asus ROG Ally

Разрядите батарею устройства до уровня ниже 25% перед началом ремонта — заряженная литий‑ионная батарея может воспламениться при повреждении.

Полностью выключите устройство и отключите все кабели.

Рекомендуется положить устройство на мягкую ткань, чтобы не поцарапать и не повредить экран во время ремонта.

В ходе ремонта ведите учёт каждого винта и обязательно возвращайте его на то же место.

Используйте крестовую отвертку Phillips #0, чтобы выкрутить пять винтов длиной 17.2 мм, фиксирующих верхний край и нижние углы задней крышки.

Используйте крестовую отвертку Phillips #0, чтобы полностью ослабить оставшийся захватный винт в центре нижнего края. Это должно создать небольшой зазор между задней крышкой и корпусом.

Не пытайтесь полностью вынимать этот винт.

Вставьте плоский край медиатора для вскрытия между нижним краем задней крышки и корпусом, рядом с захватным винтом.

Наклоните медиатор вверх и подденьте им заднюю крышку.

Пластиковые защёлки фиксируют периметр задней крышки. Вы должны почувствовать и услышать их отпирание на этом этапе.

Проведите медиатором вдоль нижнего края и вокруг углов задней крышки, чтобы освободить защёлки, которые её удерживают.

Держите медиатор под углом вверх под задней крышкой, чтобы помочь освободить защёлки.

Поднимите нижний край задней крышки от корпуса, чтобы освободить оставшиеся защёлки.

Снимите заднюю крышку.

При обратной сборке положите заднюю крышку на устройство и сильно надавите по периметру, чтобы защёлки встали на место.

Используйте крестовую отвертку Phillips #00, чтобы выкрутить два винта длиной 3.4 мм, фиксирующих каждый курок (всего четыре винта).

Поднимите курки строго вверх и выньте их из гнёзд, чтобы снять.

При обратной сборке:

Сожмите курок и плотно вставьте его на место в корпусе так, чтобы вырезы на шарнире надевались на направляющие выступы. Курок должен оставаться на месте.

Держите курок сжатым и установите два винта.

Проверните курок перед продолжением сборки. Если он работает неправильно, снимите курок и убедитесь, что он правильно выровнен на шарнире.

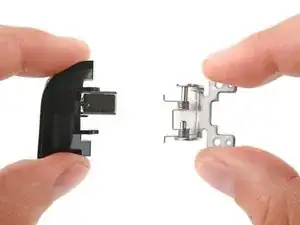

Каждый курок прикреплён к шарниру двумя пластиковыми защёлками.

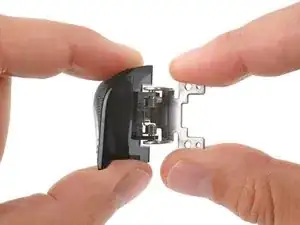

Осторожно оттяните курок от шарнира с одной стороны, затем с другой, чтобы отсоединить обе защёлки.

Чтобы установить курок на шарнир:

Убедитесь, что средняя секция пружины надета на язычок шарнира, а изогнутые концы направлены вниз.

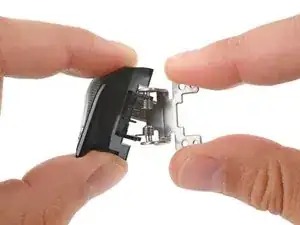

При расположении курка с противоположной стороны от отверстий под винты шарнира защёлкните его на место так, чтобы намотанные части пружины оказались между защёлками курка.

Курок должен сжиматься и возвращаться в исходное положение при нажатии.
