Замена правого джойстика (thumbstick) Asus ROG Ally
Следуйте этому руководству, чтобы заменить сломанный или с дрейфом правый джойстик в вашем Asus ROG Ally. Поскольку модуль джойстика не припаян к плате — это облегчает ремонт — вы также можете использовать это руководство для замены платы с правым джойстиком.
Если вы наблюдаете дрейф, необычные или непредсказуемые движения, отсутствие движения вообще или свободное движение, возможно, пришло время заменить правый джойстик.
Шаг 1


Разрядите аккумулятор устройства до уровня ниже 25% перед началом ремонта — заряженный литий‑ионный аккумулятор может загореться при повреждении.
Полностью выключите устройство и отключите все кабели.
Рассмотрите возможность положить устройство на мягкую ткань, чтобы предотвратить появление царапин или повреждение экрана во время ремонта.
Шаг 2

На протяжении всего ремонта отслеживайте каждий винт и убедитесь, что он возвращается точно на своё место.
Используйте отвёртку Phillips #0, чтобы выкрутить пять винтов длиной 17.2 мм, закрепляющих верхний край и нижние углы задней крышки.
Используйте отвёртку Phillips #0, чтобы полностью ослабить оставшийся законтренный винт в центре нижнего края. Это должно создать небольшой зазор между задней крышкой и корпусом.
Не пытайтесь извлечь этот винт.
Шаг 3


Вставьте плоский край медиатора (opening pick) между нижним краем задней крышки и корпусом, рядом с законтренным винтом.
Наклоните медиатор вверх и протолкните его под заднюю крышку.
Шаг 4


Пластиковые защёлки фиксируют периметр задней крышки. Вы должны почувствовать и услышать их освобождение на этом шаге.
Проводите медиатором вдоль нижнего края и вокруг углов задней крышки, чтобы освободить защёлки, которые её фиксируют.
Держите медиатор под углом вверх под задней крышкой, чтобы помочь освободить защёлки.
Шаг 5


Поднимите нижний край задней крышки от корпуса, чтобы освободить оставшиеся защёлки.
Снимите заднюю крышку.
При сборке уложите заднюю крышку на устройство и сильно прижмите по периметру, чтобы защёлки встали на место.
Шаг 6


Снимите чёрную пластиковую крышку между вентиляторами, отогнув её пальцами.
Отложите крышку в сторону — она понадобится при обратной сборке.
Шаг 7


Металлическая фиксирующая планка удерживает верхний край разъёма аккумулятора.
Используйте плоский конец лопатки (spudger), чтобы аккуратно отодвинуть фиксирующую планку от разъёма и отщёлкнуть её.
Шаг 8


Убедитесь, что фиксирующая планка не перекрывает разъём аккумулятора полностью, иначе вы можете повредить гнездо и планку.
Вставьте плоский конец лопатки под центр разъёма аккумулятора.
Поднимите разъём вертикально вверх и выньте его из гнезда, чтобы отключить аккумулятор.
При сборке используйте пальцы или плоский конец лопатки, чтобы плотно прижать разъём к гнезду до защёлкивания.
Шаг 9


Правый джойстик будет находиться с вашей левой стороны, поскольку устройство лежит вверх дном.

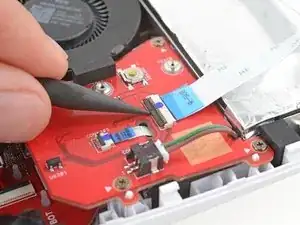

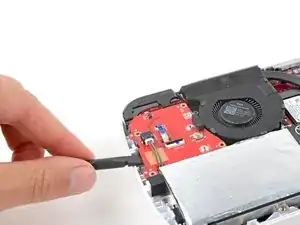

Используйте лопаточку или чистый ноготь, чтобы поднять фиксирующую защёлку на ZIF‑разъёме шлейфа межплатного соединения джойстика, расположенном на плате правого джойстика.

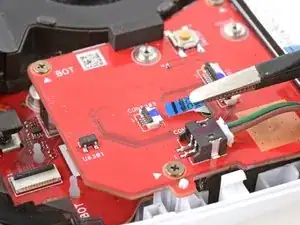

Используйте пинцет, чтобы схватить синий язычок шлейфа и вытяните разъём прямо из гнезда.
Шаг 10

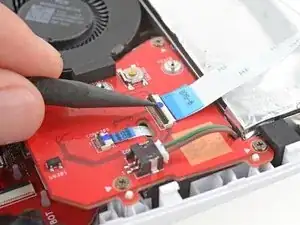

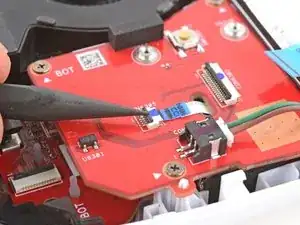

Используйте острый конец лопатки, чтобы поднять фиксирующую защёлку на ZIF‑разъёме кабеля кольца правого джойстика.
Используйте пинцет, чтобы схватить синий язычок шлейфа и вытяните разъём прямо из гнезда.
Чёрная линия на кабелях ZIF отмечает область подключения. При сборке вставляйте кабели в гнёзда до этой линии.
Шаг 11

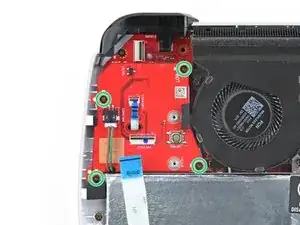

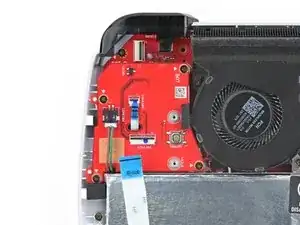

Используйте отвёртку Phillips #00, чтобы выкрутить четыре винта длиной 3.4 мм, которые крепят узел правого джойстика.
При сборке держите левый край устройства приподнятым, пока затягиваете винты, чтобы джойстик не упирался в рабочую поверхность и не выскочил из посадочного места.
Шаг 12

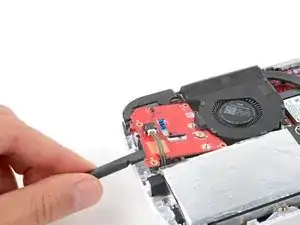

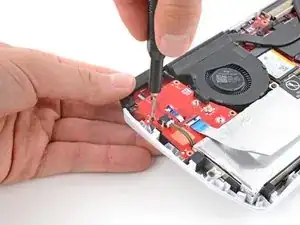

Вставьте плоский конец лопатки между нижним левым краем узла джойстика и корпусом.

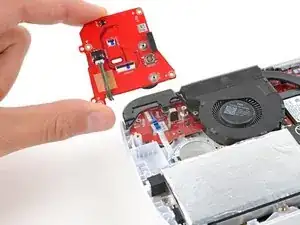

Подденьте узел джойстика и извлеките его.
При обратной сборке:
Ориентируйте плату над устройством так, чтобы джойстик был направлен вниз.
Протяните кабель кольца джойстика через вырез на плате.
Поднимите левый край устройства и плотно прижмите узел джойстика на место так, чтобы небольшие круглые вырезы на левой кромке встали на направляющие. Плата должна прочно зафиксироваться.
Шаг 13

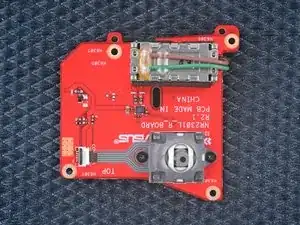

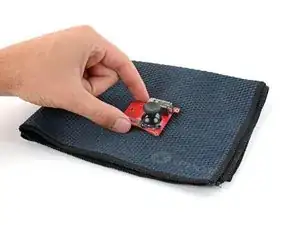

Положите узел на чистую ткань так, чтобы стиck джойстика был направлен вверх.
Шаг 14

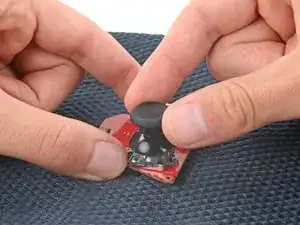

Одной рукой надежно зафиксируйте плату джойстика.

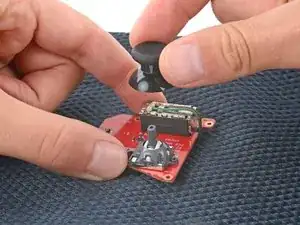

Свободной рукой потяните крышку джойстика прямо вверх и снимите её с модуля.
Для установки крышки джойстика поверните её на модуле, пока она не войдет на место. Затем сильно нажмите вниз, пока крышка не защелкнется или не упрется в упор.
Шаг 15

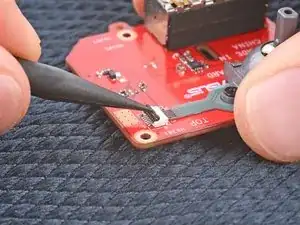

Используйте острие медиатора, чтобы приподнять фиксирующую планку на ZIF‑разъеме джойстика.
Шаг 16

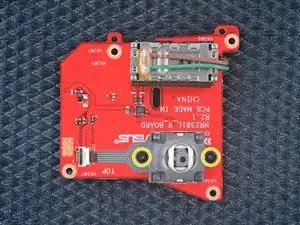

Используйте отвертку Phillips #00, чтобы выкрутить два винта длиной 3.4 мм, которые крепят джойстик.
Шаг 17

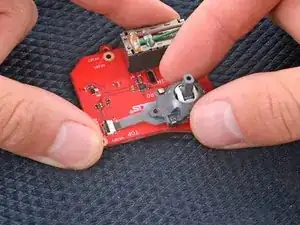

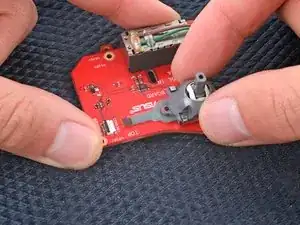

Возьмите джойстик пальцами и аккуратно вытяните кабель из гнезда.
Теперь у вас остались только джойстик и плата джойстика отдельно.
После сборки устройства выполните эту инструкцию, чтобы откалибровать новый джойстик.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Отнесите электронные отходы на переработку к сертифицированному оператору R2 или e‑Stewards.
Ремонт прошел неудачно? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Ответов.
