Замена левого RGB-кольца аналогового стика Asus ROG Ally

Разрядите батарею устройства до уровня ниже 25% перед началом ремонта — заряженный литий‑ионный аккумулятор может воспламениться при повреждении.

Полностью выключите устройство и отключите все кабели.

Если в устройстве установлена microSD‑карта, извлеките её. Карта легко повредится при демонтаже материнской платы.

Рассмотрите возможность положить устройство на мягкую ткань, чтобы не поцарапать и не повредить экран во время ремонта.

В ходе ремонта отслеживайте каждую винт и убедитесь, что он возвращается на своё место.

Используйте отвертку Phillips #0, чтобы вынуть пять винтов длиной 17,2 мм, фиксирующих верхний край и нижние углы задней крышки.

Используйте отвертку Phillips #0, чтобы полностью ослабить оставшийся захваченный винт в центре нижнего края. Это должно создать небольшой зазор между задней крышкой и шассі.

Не пытайтесь извлечь этот винт.

Вставьте плоский край медиатора для вскрытия между нижним краем задней крышки и шассі, рядом с захваченным винтом.

Наклоните медиатор вверх и протолкните его под заднюю крышку.

Пластиковые защёлки фиксируют периметр задней крышки. Вы должны почувствовать и услышать их отпускание на этом шаге.

Проведите медиатором вдоль нижнего края и вокруг углов задней крышки, чтобы освободить защёлки, которые её фиксируют.

Держите медиатор под углом вверх под задней крышкой, чтобы облегчить освобождение защёлок.

Поднимите нижний край задней крышки от шассі, чтобы освободить оставшиеся защёлки.

Снимите заднюю крышку.

При сборке положите заднюю крышку на устройство и плотно прижмите по периметру, чтобы защёлки вошли на место.

Используя пальцы, отогните и снимите чёрную пластиковую крышку между вентиляторами.

Отложите крышку — она понадобится при сборке.

Металлическая фиксирующая планка удерживает верхний край разъёма батареи.

Используйте плоский конец лопатки, чтобы аккуратно сдвинуть фиксирующую планку от разъёма и отщёлкнуть её.

Убедитесь, что фиксирующая планка совсем не закрывает разъём батареи, иначе вы можете повредить гнездо и планку.

Вставьте плоский конец лопатки под центр разъёма батареи.

Поднимите разъём строго вверх и выньте его из гнезда, чтобы отключить батарею.

При сборке плотно нажмите разъём пальцами или плоским концом лопатки на его гнездо, пока он не защёлкнется.

Используйте отвертку Phillips #00, чтобы вынуть четыре винта, фиксирующие батарею:

Два винта длиной 9,6 мм рядом с центром верхнего края

Винт рядом с левым динамиком покрыт предупреждающей наклейкой. Проколите её отверткой или снимите пинцетом.

Два винта длиной 3,4 мм на левой и правой кромках

Одной рукой отведите ленту, идущую вдоль верхней части батареи, в сторону.

Другой рукой поднимите батарею строго вверх и выньте её.

Левый вентилятор будет находиться с вашей правой стороны, так как устройство лежит вверх тормашками.

Вставьте остриё лопатки между лентой на верхней кромке вентилятора и поролоном радиатора.

Протяните лопаткой под длину ленты, чтобы отделить её от поролона.

При сборке прижмите ленту обратно, чтобы закрепить её на поролоне радиатора.

Используйте отвертку Phillips #00, чтобы вынуть винт длиной 9,6 мм, фиксирующий левый вентилятор.

Осторожно поднимите вентилятор и положите его на поролон радиатора, чтобы получить доступ к кабелям вентилятора.

Будьте очень осторожны, чтобы не натягивать кабели — они легко повреждаются.

Будьте очень осторожны, чтобы не содрать и не повредить какие‑либо компоненты на материнской плате в следующих двух шагах.

Используйте пинцет, чтобы поддеть и снять кусочек ленты, фиксирующей кабели вентилятора на материнской плате.

Отложите ленту в сторону. Она потребуется при повторной сборке.

Используйте изогнутый пинцет, чтобы вытянуть разъем кабеля вентилятора прямо из его гнезда.

Если возникают трудности, осторожно покачайте разъем из стороны в сторону, чтобы ослабить его.

Снимите левый вентилятор.

Если у вашего нового вентилятора не установлена лента, перенесите её со старого вентилятора.

Правый вентилятор будет находиться с вашей левой стороны, поскольку устройство лежит вверх ногами.

Вставьте остриё медиатора между лентой на верхнем крае вентилятора и пеной радиатора.

Просуньте медиатор под всю длину ленты, чтобы отделить её от пены.

При повторной сборке прижмите ленту на место, чтобы зафиксировать её на пене радиатора.

Используйте отвёртку Phillips #00, чтобы выкрутить винт длиной 9.6 мм, фиксирующий правый вентилятор.

Аккуратно приподнимите вентилятор и положите его на пену радиатора, чтобы получить доступ к кабелям вентилятора.

Будьте очень осторожны, чтобы не натягивать кабели — они легко повреждаются.

Будьте очень осторожны, чтобы не содрать и не повредить какие‑либо компоненты на материнской плате в следующих двух шагах.

Используйте пинцет, чтобы поддеть и снять кусочек ленты, фиксирующей кабели вентилятора на материнской плате.

Отложите ленту в сторону. Она потребуется при повторной сборке.

Используйте изогнутый пинцет, чтобы вытянуть разъем кабеля вентилятора прямо из его гнезда.

Если возникают трудности, осторожно покачайте разъем из стороны в сторону, чтобы ослабить его.

Снимите правый вентилятор.

Если у вашего нового вентилятора не установлена лента, перенесите её со старого вентилятора.

Правый джойстик будет находиться с вашей левой стороны, поскольку устройство лежит вверх ногами.

Используйте медиатор или чистый ноготь, чтобы приподнять запирающую планку на ZIF‑разъёме кабеля соединения джойстика, расположенном на плате правого джойстика.

Используйте пинцет, чтобы захватить синюю тяговую метку кабеля и вытащить разъем прямо из его гнезда.

Используйте остриё медиатора, чтобы приподнять запирающую планку на кольцевом ZIF‑разъёме правого джойстика.

Используйте пинцет, чтобы захватить синюю тяговую метку кабеля и вытащить разъем прямо из его гнезда.

Чёрная линия на кабелях ZIF обозначает область соединения. При повторной сборке вставляйте кабели в гнёзда до этой линии.

Используйте отвёртку Phillips #00, чтобы выкрутить четыре винта длиной 3.4 мм, фиксирующие узел правого джойстика.

При повторной сборке держите левый край устройства приподнятым во время затяжки винтов, чтобы джойстик не прижимался к рабочей поверхности и не выскочил из посадочного места.

Вставьте плоский конец медиатора между нижним левым краем узла джойстика и шасси.

Подденьте узел джойстика и снимите его, проследив, чтобы кабель кольца джойстика прошёл через вырез.

При повторной сборке:

Ориентируйте плату над устройством так, чтобы джойстик был направлен вниз.

Протяните кабель кольца джойстика через вырез на плате.

Приподнимите левый край устройства и плотно вставьте узел джойстика на место так, чтобы маленькие круглые вырезы на левом краю наделись на направляющие. Плата должна прочно зафиксироваться.

Используйте медиатор или чистый ноготь, чтобы приподнять запирающую планку на ZIF‑разъёме кабеля соединения джойстика, расположенном на плате левого джойстика.

Используйте пинцет, чтобы захватить синюю тяговую метку кабеля и вытащить разъем прямо из его гнезда.

Снимите кабель соединения джойстика и отложите его для повторной сборки.

Используйте остриё медиатора, чтобы приподнять запирающую планку на кольцевом ZIF‑разъёме левого джойстика.

Используйте пинцет, чтобы захватить синюю тяговую метку кабеля и вытащить разъем прямо из его гнезда.

С помощью пинцета отогните ленту, покрывающую ZIF‑разъём кабеля соединения основной платы.

Используйте лопатку или чистый ноготь, чтобы поднять фиксирующую защёлку ZIF‑разъёма кабеля соединения основной платы.

Захватите пинцетом синий язычок кабеля и потяните разъём прямо из его гнезда.

Чёрная линия на кабелях ZIF отмечает зону соединения. При сборке вставляйте кабели в гнёзда до этой линии.

Отверткой Phillips #00 отвинтите четыре винта длиной 3,4 мм, крепящие узел левого аналогового стика.

При сборке держите правый край устройства приподнятым, пока затягиваете винты, чтобы стику не давило о рабочую поверхность и он не выскочил на место.

Вставьте плоский конец лопатки между нижним правым краем узла стика и корпусом.

Отожмите узел стика и снимите его.

При повторной сборке:

Ориентируйте плату над устройством так, чтобы сторона со стиком была вниз.

Проденьте кабель кольца стика через вырез в плате.

Поднимите правый край устройства и плотно вставьте узел стика на место, чтобы маленькие круглые вырезы на правом краю зашли на направляющие. Плата должна надёжно встать на место.

Используйте плоский конец лопатки или чистый ноготь, чтобы поднять фиксирующую защёлку ZIF‑разъёма кабеля экрана, расположенного в нижнем левом углу материнской платы.

Пинцетом захватите оранжевый язычок кабеля и потяните разъём прямо из его гнезда.

Плоским концом лопатки подденьте и отсоедините разъём кнопки питания, расположенный по центру верхнего края материнской платы.

Чтобы снова подключить подобные разъёмы с защёлкой, аккуратно выровняйте и нажмите на одну сторону до щелчка, затем повторите для другой стороны. Не пытайтесь втиснуть разъём силой. Неправильно установленный разъём может согнуть контакты и привести к необратимому повреждению.

Используйте остриё лопатки, чтобы поочерёдно нажимать с разных сторон на скользящий разъём динамиков в нижнем правом углу материнской платы и «вывести» его из гнезда.

Сдвиньте одну лапку изогнутого пинцета под металлическую шейку одного из коаксиальных антенных разъёмов, рядом с верхним левым углом материнской платы.

Поднимайте только металлические части разъёмов. Не тяните за сами кабели.

Аккуратно поднимите вертикально вверх, чтобы отключить кабель.

Повторите процесс для второго антенного кабеля.

Отверткой Phillips #00 отвинтите девять винтов длиной 3,4 мм, крепящих материнскую плату.

Если в устройстве установлена карта microSD, обязательно извлеките её перед продолжением.

Одной рукой плотно зафиксируйте устройство.

Другой рукой поднимите нижний край материнской платы и потяните её к нижней части корпуса, чтобы снять.

При повторной сборке:

Поднимите верхний край устройства, чтобы кнопки управления и крестовина не касались рабочей поверхности.

Визуально убедитесь, что все кнопки полностью и правильно находятся в своих гнёздах. Если это не так, они будут нажиматься неправильно.

Держа устройство приподнятым, другой рукой вставьте материнскую плату под небольшим наклоном вниз.

Убедитесь, что кнопки-бамперы в верхних углах залегают под пластиковыми упорами, а разъёмы на верхнем краю вошли в свои вырезы.

Левое кольцо аналогового стика будет находиться с Вашей правой стороны, поскольку устройство лежит вверх тормашками.

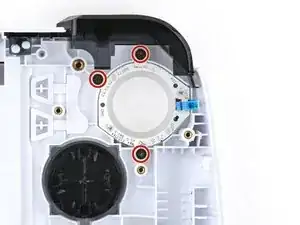

Отверткой Phillips #00 отвинтите три винта длиной 3,4 мм, крепящие левое RGB‑кольцо стика.

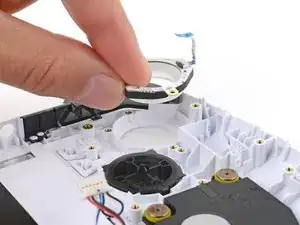

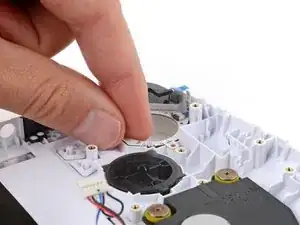

Поднимите кольцо стика прямо вверх и снимите его.

Если у заменяемого кольца стика нет кабеля в комплекте, выполните следующие два шага, чтобы снять и перенести старый кабель.

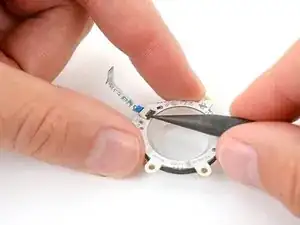

Одной рукой плотно зафиксируйте кольцо стика.

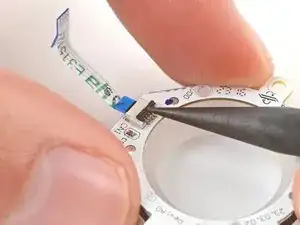

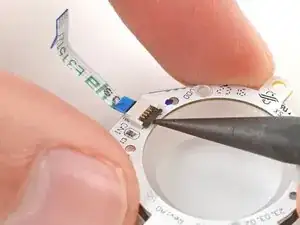

Другой рукой с помощью острия лопатки отогните фиксирующую защёлку ZIF‑разъёма кольца стика.

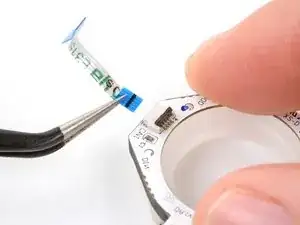

Используйте пинцет или пальцы, чтобы аккуратно вытянуть кабель прямо из его разъёма и удалить его.

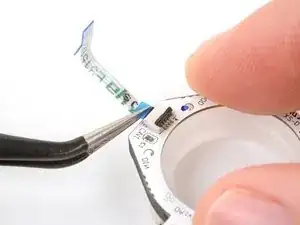

Чёрная линия на кабеле с ZIF-разъёмом обозначает область подключения. При сборке вставьте кабель в его разъём до этой линии.
