Замена джойстика направления Backbone One
Воспользуйтесь этим руководством, чтобы заменить джойстик направления на вашем Backbone One.
Шаг 1
Воспользуйтесь отвёрткой крестовой формы, чтобы вывернуть четыре винта длиной 5,9 мм.
Шаг 2
Поднимите верхнюю часть контроллера.
Перекиньте верхнюю крышку и поместите её на корпус контроллера.
Следите, чтобы шлейф не испытывал натяжения.
Шаг 3
Воспользуйтесь пинцетом, чтобы снять жёлкую защитную ленту, закрывающую разъём шлейфа.
Шаг 4
Воспользуйтесь кончиком пластиковой открывалки, чтобы поднять серую защёлку разъёма ZIF, сдвигая её вверх.
Шаг 5
Отсоедините шлейф от разъёма руками.
Шаг 6
Снимите верхнюю половину левого блока контроллера.
Шаг 7
Воспользуйтесь отвёрткой крестовой формы, чтобы вывернуть винт длиной 5,9 мм, который крепит спусковую кнопку.
До винта сложно добраться. Вставляйте отвёртку под углом 45 градусов.
Шаг 8
Снимите левую спусковую кнопку.
Шаг 9
Снимите левый бампер руками.
Шаг 10
Воспользуйтесь отвёрткой крестовой формы, чтобы вывернуть четыре винта длиной 3,9 мм.
Шаг 11
Снимите основную плату.
Шаг 12

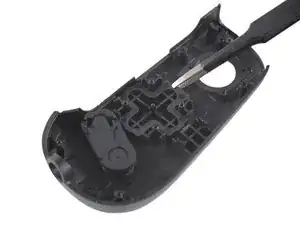

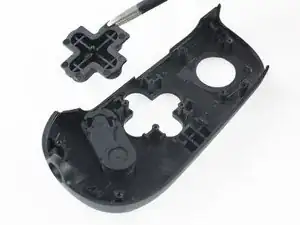

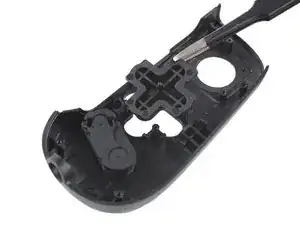

Воспользуйтесь пинцетом с тупыми концами, чтобы извлечь джойстик направления.
Заключение
Чтобы собрать устройство, выполните все действия в обратном порядке.
Ремонт прошёл не по плану? Обратитесь за помощью к сообществу Answers.
