Разборка Bluetooth-контроллера ASUS TV500BG

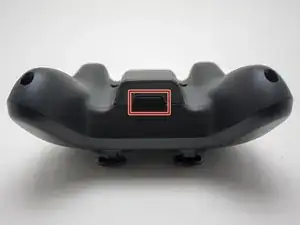

Найдите отсек для батареек в нижней части контроллера.

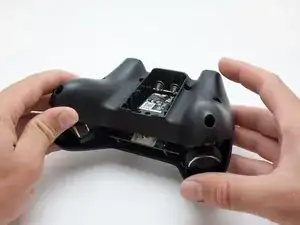

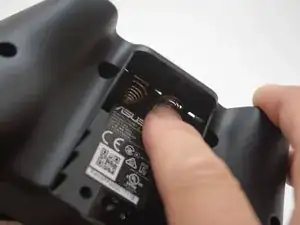

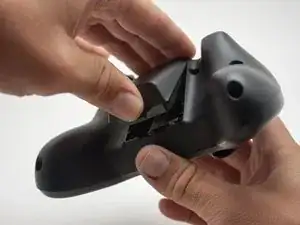

Нажмите на фиксатор отсека для батареек. Оттяните отсек от корпуса контроллера, затем выдвиньте его.

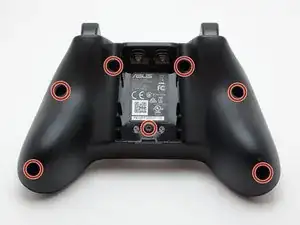

Удалите семь винтов T7 длиной 7 мм на нижней части контроллера.

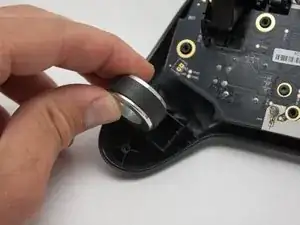

Теперь можно приступать к внутренней разборке! Сначала выньте два грузика из их пазов в нижней части контроллера (да, не самая захватывающая деталь, но с чего-то нужно начинать).

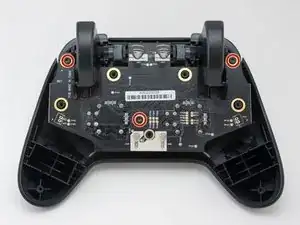

Удалите три винта T7 длиной 7 мм, которые крепят плату к верхней половине корпуса контроллера.

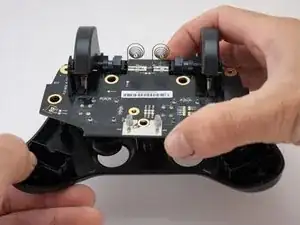

Выньте плату прямо из верхней половины корпуса.

Чтобы защитить чувствительные электронные компоненты, всегда заземляйтесь при работе с платами. Лучше всего использовать антистатический браслет.

Держите плату и корпус контроллера параллельно столу, чтобы кнопки не выпали при снятии платы.

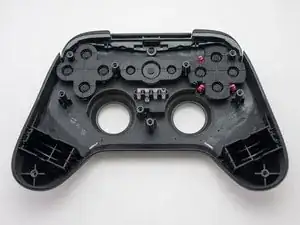

Сначала займёмся верхней половиной корпуса контроллера. Если вам понравилось вытаскивать грузики, порадоваться есть чему — здесь всё примерно то же самое.

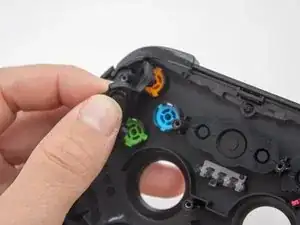

Под пластиковыми кнопками находятся мембранные переключатели. Сначала извлеките мембраны, затем кнопки.

Если действовать аккуратно, можно просто перевернуть корпус — кнопки выпадут сами.

Кнопки-бамперы нельзя снять, не сломав пластиковую петлю, которая их держит (показано на последнем фото). Если нужно заменить эти кнопки, рекомендую аккуратно срезать верхнюю часть петли, чтобы удалить старые кнопки. Затем можно приклеить новые небольшим количеством термоклея или аналогичным способом.

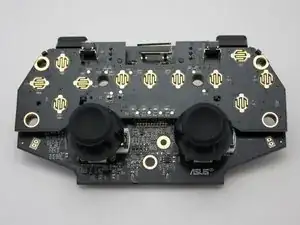

Возвращаемся к плате. Поверните плату так, чтобы джойстики были направлены к вам. Сильно потяните каждый джойстик прямо наружу от платы, чтобы снять его.

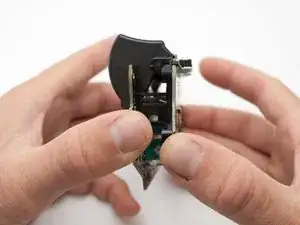

Чтобы разделить две платы, аккуратно разъедините их.

Между платами, над левым джойстиком, находится 30-контактный разъём. Держите платы параллельными при разъединении, чтобы не повредить контакты. При сборке соблюдайте ту же осторожность.

Это всё, что можно разобрать без выпаивания. Хорошая работа!
