Замена моторчиков вибрации в контроллере 8BitDo SN30 Pro+
Это руководство предназначено для замены моторчиков вибрации в вашем контроллере 8BitDo SN30 Pro+.
Для выполнения инструкции потребуется выпаивание и припойка проводов моторчиков.
Шаг 1
Положите контроллер лицевой стороной вниз.
Снимите крышку отсека батареи.
Извлеките аккумулятор или батареи типа AA.
Шаг 2
Снимите кнопки-триггеры L2 и R2, отодвинув их от рукояток.
Шаг 3
С помощью пинцета откройте два винта под наклейкой в отсеке батареи.
Отвинтите четыре винта 7,3 мм, крепящие заднюю крышку, отверткой T6.
Шаг 4
В конце каждой рукоятки подденьте крышки.
Используйте ноготь или медиатор для открытия двух верхних защёлок.
Одна защёлка рядом с кнопкой L.
Одна защёлка рядом с кнопкой R.
Отпустите последнюю защёлку между джойстиками.
Шаг 5
Осторожно отведите заднюю крышку от передней. Положите её слева.
Не отсоединяйте полностью. Обе половины всё ещё соединены белым гибким кабелем.
Шаг 6

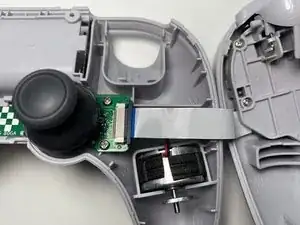

Разблокируйте разъём ленточного кабеля, оттянув чёрную пластиковую защёлку.
Защёлка сдвинется примерно на 1,5 мм.
Вытяните ленточный кабель из разъёма в направлении кабеля.
Шаг 7

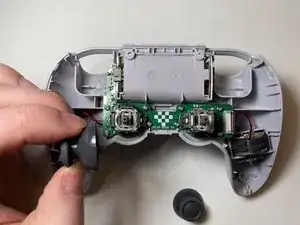

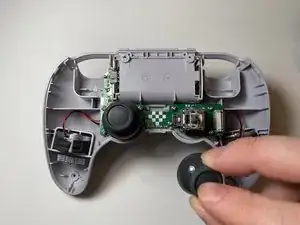

Хватом за верхнюю часть тяните колпачок джойстика строго вверх. Снимайте колпачки по одному.

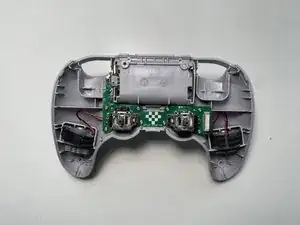

Шаг 8

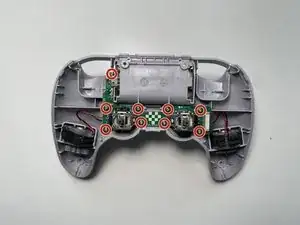

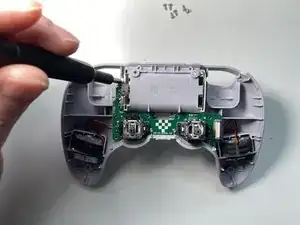

Отвинтите девять винтов 5,2 мм, крепящих заднюю плату, крестовой отверткой.
Четыре вокруг правого стика.
Четыре вокруг левого стика.
Один рядом с разъёмом батареи.
Шаг 9

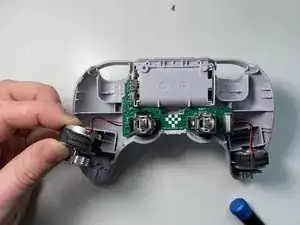

Вытяните два моторчика вибрации из их гнёзд.

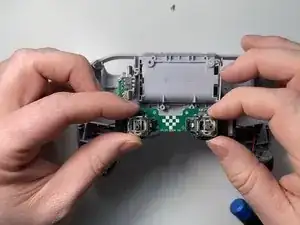

Хватаясь за аналоговые стики, вытяните плату.
Шаг 10

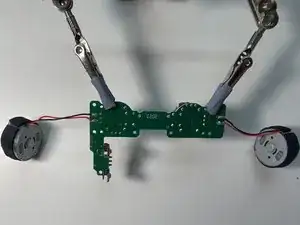

Переверните заднюю плату.
При помощи паяльника выпаяйте провода моторчиков вибрации.
При сборке не забудьте припаять провода обратно в те же контакты.
Заключение

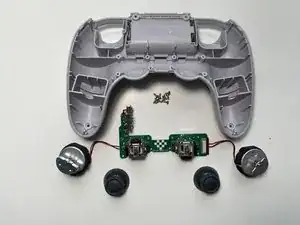

Для сборки устройства следуйте инструкциям в обратном порядке.
Перевод руководства с ifixit.com
