Замена фронтальных кнопок Backbone One
Используйте это руководство, чтобы заменить фронтальные кнопки на вашем Backbone One.
Шаг 1
Используйте крестообразную отвертку, чтобы выкрутить четыре винта длиной 5,9 мм.
Шаг 2
Поднимите верхнюю крышку контроллера.
Откиньте верхнюю крышку и положите её на корпус контроллера.
Убедитесь, что соединительный кабель не находится под натяжением.
Шаг 3
С помощью пинцета снимите жёлтую защитную ленту, уложенную поверх соединительного кабеля и разъёма.
Шаг 4
С помощью острия монтажной лопатки приподнимите серую защёлку ZIF-разъёма соединительного кабеля, нажав вверх.
Шаг 5
Отсоедините кабель, аккуратно потянув его прямо из ZIF-разъёма.
Шаг 6
Используя пинцет, отсоедините кабели разъёма телефона из их гнёзд.
Шаг 7
Отделите верхнюю часть корпуса левой ручки контроллера.
Шаг 8
Используйте крестообразную отвертку, чтобы выкрутить три винта длиной 5,9 мм.
Шаг 9
Снимите триггер.
Шаг 10
Снимите бампер.
Шаг 11
Используйте крестообразную отвертку, чтобы выкрутить два винта длиной 3,9 мм.
Шаг 12
Снимите плату управления.
Шаг 13

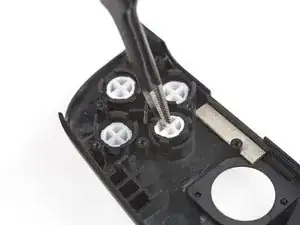

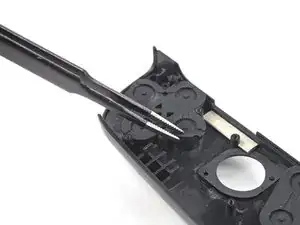

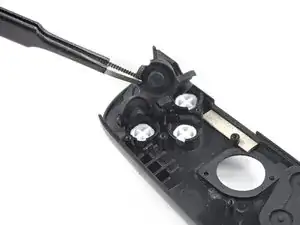

С помощью пинцета с тупыми концами снимите резиновую накладку, расположенную над фронтальными кнопками.
Шаг 14

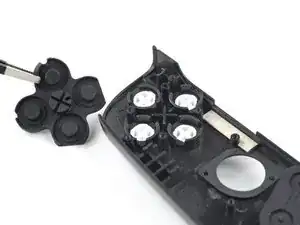

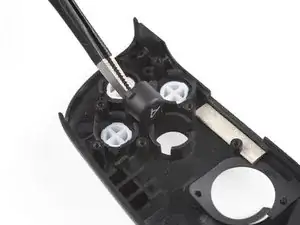

С помощью пинцета извлеките фронтальные кнопки.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Ремонт пошёл не по плану? Обратитесь в сообщество Answers за помощью.
