Замена триггеров контроллера 8BitDo SN30 Pro+
Это руководство используется для замены триггеров на вашем контроллере 8BitDo SN30 Pro+. Это руководство также применяется для замены проводящих резиновых накладок: L1, L2, R1, R2.
Шаг 1
Положите контроллер лицевой стороной вниз.
Снимите крышку отсека батареи.
Извлеките перезаряжаемую батарею или батарейки AA.
Шаг 2
Снимите кнопки триггеров L2 и R2, отодвинув их от рукояток.
Шаг 3
С помощью пинцета откройте две винтовые заглушки под наклейкой в отсеке батареи.
Используйте отвертку T6, чтобы отвернуть четыре винта 7.3 мм, крепящие заднюю крышку.
Шаг 4
На конце каждой рукояти разомкните крышки.
Используйте ноготь или медиатор для вскрытия, чтобы отжать два верхних защёлки.
Одна защёлка рядом с кнопкой L.
Одна защёлка рядом с кнопкой R
Отожмите последнюю защёлку между джойстиками.
Шаг 5
Аккуратно отведите заднюю крышку в сторону от передней. Положите её слева.
Не отделяйте полностью. Обе половины всё ещё соединены белым ленточным кабелем.
Шаг 6
Разблокируйте ленточный кабель, отодвинув чёрную пластиковую защёлку.
Защёлка сдвинется примерно на 1.5 мм
Вытяните ленточный кабель из разъёма в направлении кабеля.
Шаг 7
Используйте крестовую отвертку, чтобы отвинтить семь винтов, крепящих основную плату.
Шесть винтов 10.1 мм
Один винт 5.8 мм
Шаг 8
Поднимите кнопки R, сдвинув их вверх и снимите с штыря.
Поднимите кнопку L, сдвинув её вверх и снимите с штыря.

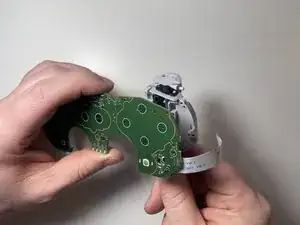

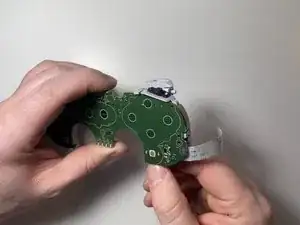

Снимите основную плату, повернув её в сторону порта USB-C. Затем поднимите её.
Шаг 9

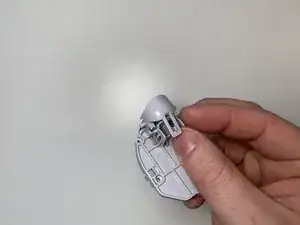

Отожмите три защёлки, удерживающие узел триггеров на основной плате.
Повторите с другой стороны.
Шаг 10

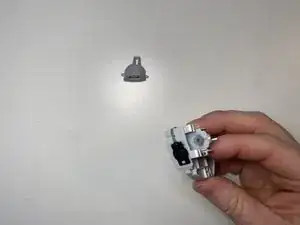

Подогните пластиковую защёлку над фиксирующим крючком. Помогите себе, слегка отодвинув триггер другой рукой.

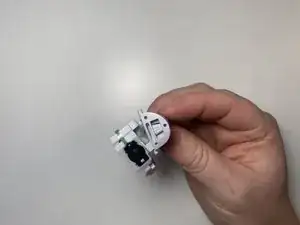

Осторожно подденьте каждую сторону триггера, чтобы вынуть из круглых защёлок.
Обе проводящие накладки теперь доступны.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
