Снятие оптического привода Xbox Series X 2 ТБ Galaxy Black

Перед началом полностью выключите питание и отключите все кабели от консоли.

Используйте пинцет, чтобы снять наклейку, скрывающую первый винт на задней панели, рядом с основанием.

Для более аккуратного удаления используйте iOpener или фён для нагрева наклейки.

Используйте пинцет или острый лезвие, чтобы поддеть угол большой наклейки на задней панели. Снимайте её пальцами дальше, только настолько, чтобы открыть второй винт.

Нужно лишь отогнуть наклейку настолько, чтобы получить доступ к скрытому винту. Снимать её полностью не требуется.

Технически это наклейки, показывающие вскрытие, но не волнуйтесь — Microsoft не может законно аннулировать вашу гарантию, если вы ничего не повредили. Удачи!

Используйте отвертку Torx T8, чтобы выкрутить два винта длиной 7,4 мм, фиксирующих заднюю панель.

В ходе ремонта внимательно следите за каждым винтом и убедитесь, что он возвращается на своё место, чтобы не повредить консоль.

Вставьте плоский конец лопатки в зазор между задней панелью и корпусом, рядом с левой стороной основания.

Подденьте заднюю панель, чтобы освободить её от фиксирующих защёлок.

Вставьте плоский конец лопатки в зазор между задней панелью и корпусом, рядом с правой стороной основания.

Подденьте заднюю панель, чтобы освободить её от фиксирующих защёлок.

Схватите заднюю панель за образовавшийся зазор и потяните её вверх и от корпуса, чтобы отщёлкнуть длинные кромки.

При сборке нажимайте вдоль кромок задней панели, чтобы защёлкнуть её на место.

Задняя панель вставляется в зазор в верхней части корпуса.

Наклоните заднюю панель вверх и оттяните её от верхнего края корпуса, чтобы освободить из зазора.

Снимите заднюю панель.

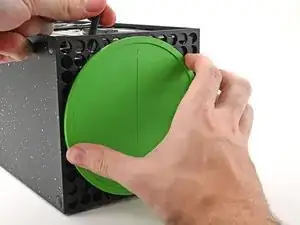

Используйте плоский конец лопатки, чтобы приподнять фиксирующую защёлку, удерживающую основание в корпусе.

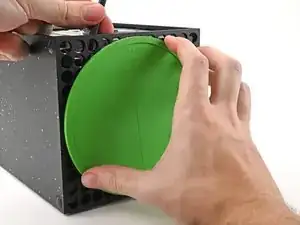

Удерживая защёлку открытой, возьмите основание и поверните его против часовой стрелки, чтобы разблокировать его от корпуса.

Снимите основание.

При сборке установите выступы основания в соответствующие отверстия корпуса и поверните по часовой стрелке, пока основание не защёлкнется на внутренней фиксирующей защёлке.

Когда оно зафиксировано, надпись «Hello from Seattle» будет параллельна сторонам устройства.

Используйте отвертку Torx T8, чтобы выкрутить два винта длиной 8,8 мм, крепящих демпфер оптического привода к корпусу: один у основания и один сверху демпфера.

Поднимите демпфер оптического привода, чтобы снять его.

Демпфер охватывает стороны привода силиконовыми подушками, поэтому может понадобиться «пройти» демпфером по краям привода, чтобы снять его с каждой стороны.

При сборке убедитесь, что демпфер поджат и охватывает оба края оптического привода, чтобы он сидел заподлицо с остальной центральной рамой.

Используйте затуплённый пинцет, чтобы захватить кромки разъёма питания оптического привода и потянуть вверх, отсоединив его от привода.

Всегда тяните за разъёмы кабелей, а не за сами провода.

Используйте пальцы, чтобы потянуть вверх и отсоединить кабель данных от оптического привода.

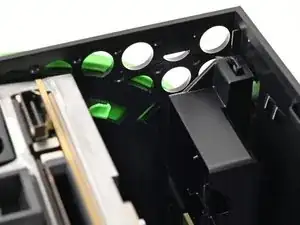

Схватите верхнюю кромку оптического привода и вытащите его из посадочного места в корпусе, чтобы вынуть.

При сборке совмещайте штифты на нижней кромке привода с направляющими отверстиями внизу корпуса.

Если привод установлен неправильно, верхний демпфер не сможет быть установлен корректно, и считывающий блок будет смещён относительно передней части консоли.
