Как заменить термопласт и термопасту в Xbox Series X (2 Тб Galaxy Black)

Перед началом работ полностью выключите консоль и отключите все кабели.

Воспользуйтесь пинцетом, чтобы снять наклейку, скрывающую первый винт на задней панели, возле основания.

Для более аккуратного снятия можно разогреть наклейку с помощью iOpener или фена.

Пинцетом или острым лезвием отогните уголок большой наклейки на задней панели. Далее отгибайте её пальцами, достаточно, чтобы открыть доступ ко второму винту.

Нужно отогнуть наклейку только настолько, чтобы получить доступ к скрытому винту. Полностью снимать её не требуется.

Технически это наклейки, указывающие на вскрытие, но не переживайте — Microsoft не может законно аннулировать гарантию, если вы ничего не повредите. Удачи!

Используйте биту T8 Torx, чтобы выкрутить два винта длиной 7,4 мм, крепящих заднюю панель.

Во время ремонта внимательно следите за каждым винтом и убедитесь, что возвращаете его точно на место, чтобы не повредить консоль.

Вставьте плоский конец лопатки в зазор между задней панелью и корпусом с левой стороны основания.

Подденьте заднюю панель, чтобы освободить фиксаторы-защёлки.

Вставьте плоский конец лопатки в зазор между задней панелью и корпусом с правой стороны основания.

Подденьте заднюю панель, чтобы освободить фиксаторы-защёлки.

Возьмитесь за заднюю панель в месте, которое вы только что открыли, и потяните её вверх и в сторону от корпуса, освобождая длинные края из защёлок.

При сборке прижмите края задней панели, чтобы они защёлкнулись на место.

Задняя панель вставляется в паз в верхней части корпуса.

Наклоните заднюю панель вверх и потяните от верхнего края корпуса, чтобы вывести из паза.

Снимите заднюю панель.

Используйте биту T8 Torx, чтобы выкрутить три винта, крепящих вентилятор к центральному каркасу:

Один панкейк-винт длиной 10,5 мм

Два винта длиной 8,8 мм

Пальцами или тупым пинцетом возьмитесь за края разъёма кабеля вентилятора и потяните вверх, чтобы отключить его от центрального каркаса.

Тяните за разъём, а не за провода кабеля.

При сборке проложите кабель вентилятора под его направляющей на корпусе вентилятора, чтобы он не мешал установке задней панели.

Выдвиньте вентилятор из паза и снимите его.

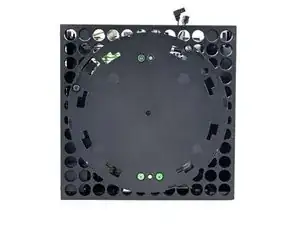

При установке учтите, что вентилятор устанавливается только в одном положении — изображение Мастера Чифа должно быть обращено к вам.

Если вы меняете вентилятор, новый вентилятор может не комплектоваться пластиковой монтажной скобой, которая крепится к вентилятору четырьмя винтами T10 Torx. Эта скоба не показана в данном руководстве.

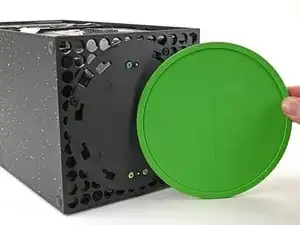

Плоским концом лопатки поднимите фиксирующую защёлку, удерживающую основание на корпусе.

Удерживая защёлку открытой, возьмитесь за основание и поверните его против часовой стрелки, чтобы разблокировать из корпуса.

Снимите основание.

При сборке вставьте выступы основания в отверстия на корпусе и поверните по часовой стрелке, пока основание не защёлкнется на внутренний фиксатор.

В правильно зафиксированном положении надпись «Hello from Seattle» будет параллельна боковым сторонам устройства.

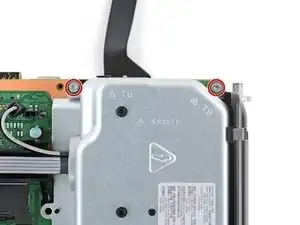

Используйте биту T8 Torx, чтобы выкрутить два винта длиной 8,8 мм, крепящих виброизолятор оптического привода к корпусу: один на основании и один на верхней части изолятора.

Приподнимите виброизолятор оптического привода, чтобы снять его.

Виброизолятор фиксируется на боковых сторонах оптического привода силиконовыми накладками, поэтому может потребоваться постепенно «сдвинуть» его с привода, освободив сначала одну, затем другую сторону.

При сборке убедитесь, что виброизолятор полностью надет на оба края оптического привода и плотно прилегает к остальной части центрального шасси.

Возьмитесь тупыми пинцетами за края разъёма питания оптического привода и потяните вверх, чтобы отключить его от привода.

Всегда тяните за разъёмы кабелей, а не за сами провода.

Отсоедините кабель данных от оптического привода, потянув за него пальцами вверх.

Удерживайте верхний край оптического привода и выдвиньте его из паза в корпусе, чтобы снять.

При сборке совместите штифты на нижнем крае оптического привода с направляющими отверстиями в нижней части корпуса.

Если привод установлен неровно, верхний виброизолятор нельзя будет правильно установить, а привод дисков не совпадёт по центру с передней панелью консоли.

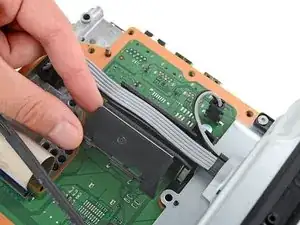

Ленточные кабели и их разъёмы чрезвычайно хрупкие, поэтому всегда аккуратно поднимайте фиксирующие защёлки и медленно извлекайте кабели.

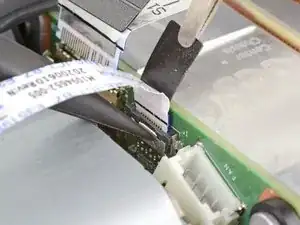

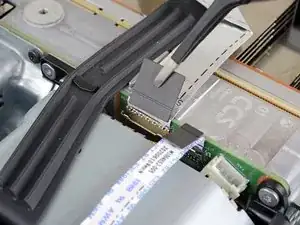

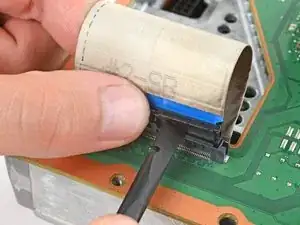

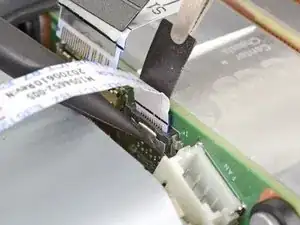

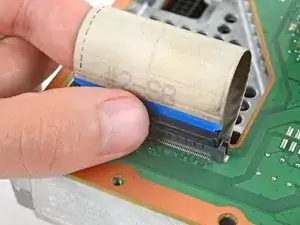

Используйте плоский конец лопатки, чтобы открыть металлическую фиксирующую защёлку на разъёме ленточного кабеля USB-порта.

При сборке аккуратно защёлкните металлическую защёлку обратно на место после вставки кабеля.

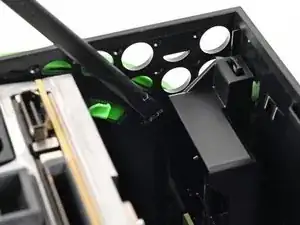

Воспользуйтесь пинцетом, чтобы потянуть за чёрную пластиковую язычок и отключить кабель USB-порта.

Тяните только за язычок, а не за сам кабель.

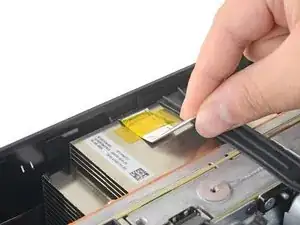

Если кабель USB-порта приклеен к металлическому шасси, используйте iOpener или фен, чтобы нагреть его. В зависимости от модели Xbox может понадобиться также пронести распорку под кабель, чтобы разъединить клей.

Используйте острый конец лопатки, чтобы нажать на металлическую защёлку на боковой стороне разъёма кабеля кнопки питания на плате.

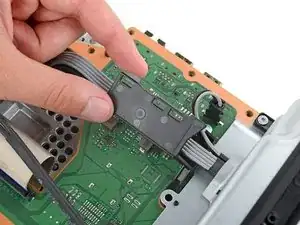

Удерживая защёлку нажатой, пинцетом потяните за язычок, чтобы отсоединить кабель кнопки питания от центрального шасси.

Тяните только за язычок, а не за кабель.

Не тяните за кабель, не нажав предварительно защёлку, иначе можно повредить кабель или разъём.

При сборке кабель должен слегка «защёлкнуться» на месте при вставке.

Используйте отвёртку T8 Torx, чтобы вывернуть три винта длиной 7,4 мм, крепящие центральный блок шасси к корпусу.

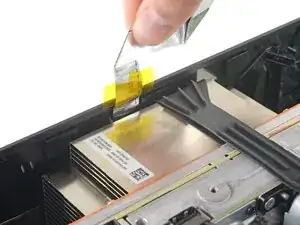

Осторожно отклейте закреплённый скотчем ленточный кабель USB-порта от радиатора.

В зависимости от модели Xbox клей может находиться с нижней стороны кабеля. В этом случае нагрейте кабель с помощью iOpener или фена.

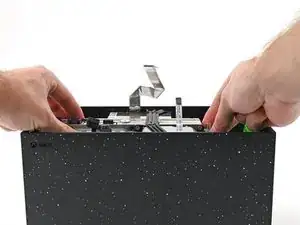

Центральный блок шасси устанавливается в нижнюю часть корпуса с помощью направляющих штифтов. Эти штифты необходимо вывести из пазов, чтобы можно было извлечь шасси.

Удерживайте шасси и потяните его к верхней части корпуса, выведя направляющие штифты из пазов.

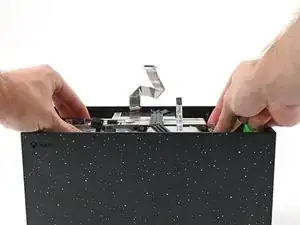

Извлеките шасси из корпуса, используя обе руки.

При сборке следите, чтобы ни один из ленточных кабелей не был зажат при установке центрального шасси в корпус.

Аккуратно положите шасси на чистую рабочую поверхность стороной радиатора вниз.

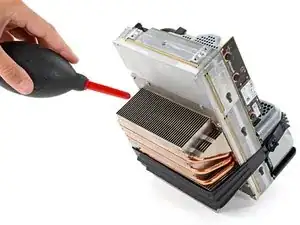

При сборке это хорошее место для очистки рёбер радиатора от накопившейся пыли, грязи или мусора. Используйте баллон со сжатым воздухом или резиновую грушу, чтобы очистить рёбра.

Используйте отвёртку T8 Torx, чтобы вывернуть три винта длиной 9,6 мм, крепящих плату антенны к центральному шасси.

Возьмитесь за правый верхний угол платы антенны и потяните её прямо в сторону, чтобы отключить от центрального шасси.

При сборке совместите разъём платы с портом на центральном шасси и вставьте, нажав до фиксации.

Используйте отвёртку T8 Torx, чтобы вывернуть три винта, крепящих разъём кабеля питания к шасси:

Два винта длиной 13,1 мм

Один винт длиной 35 мм

Поднимите разъём питания из углубления в шасси.

Откройте крышку пластикового направляющего элемента кабеля питания, отстегнув защёлку.

Поднимите кабель питания из-под дополнительного участка направляющей кабеля.

Используйте биту Torx T8, чтобы открутить десять винтов, крепящих экранирующую плату:

Семь винтов длиной 8,7 мм

Два винта длиной 35 мм

Эти винты закручены очень туго, и может потребоваться значительное усилие для их ослабления.

Один винт длиной 13 мм

Отведите в сторону кабель блока питания и поднимите экранирующую плату строго вверх, чтобы снять её.

Откройте крышку пластиковой направляющей кабеля блока питания.

Всегда тяните кабели за разъём, а не за сами провода.

Пальцами сожмите 10-контактный силовой разъём блока питания, чтобы фиксирующая защёлка открылась наружу.

Пока защёлка открыта, поднимите разъём строго вверх и извлеките его из разъёма.

Пальцами сожмите фиксирующую защёлку в центре разъёма соединительного кабеля.

Одновременно с этим вставьте плоский конец лопатки между верхней частью разъёма и защёлкой разъёма.

Поверните лопатку, чтобы поднять разъём из разъёма, пока центральный фиксатор не выйдет из зацепления.

Пальцами вытяните разъём строго вверх и извлеките его из разъёма.

При сборке вставьте разъём соединительного кабеля в разъём и нажмите на оба края, пока разъём не зафиксируется с щелчком.

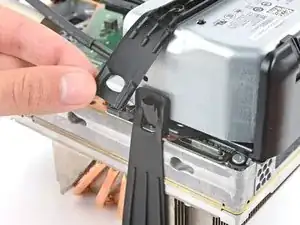

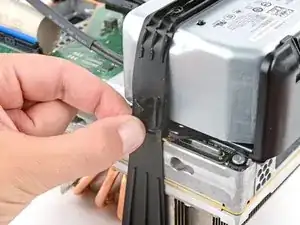

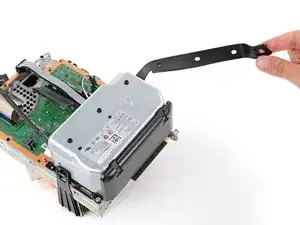

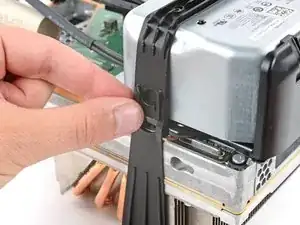

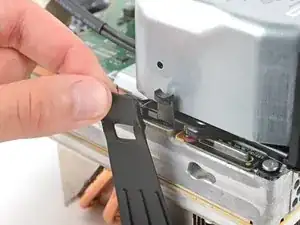

Тяните резиновый ремень вниз и в сторону от шасси, чтобы отстегнуть его.

Снимите ремень шасси с трёх направляющих втулок и отсоедините его от боковых сторон блока питания.

Вы можете оставить ремень под шасси или полностью снять его.

При сборке убедитесь, что выступы в центре ремня попадают в соответствующие вырезы на рёбрах радиатора.

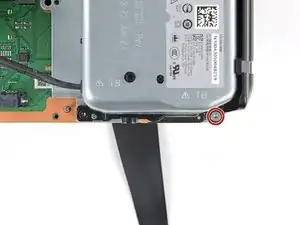

Используйте биту Torx T8, чтобы выкрутить три серебристых винта длиной 35 мм из блока питания — чёрный винт оставьте на месте.

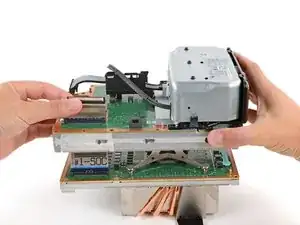

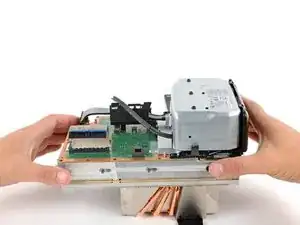

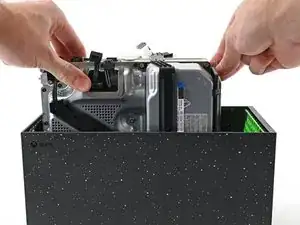

Возьмитесь за края центрального шасси (не за блок питания) и снимите его с материнской платы и сборки радиатора, пропустив соединительный кабель через вырез.

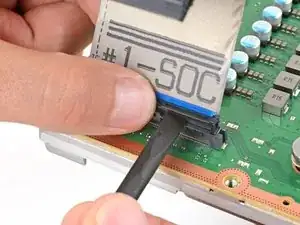

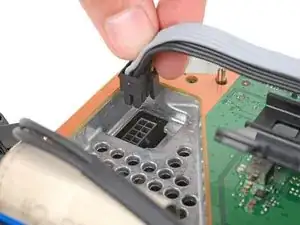

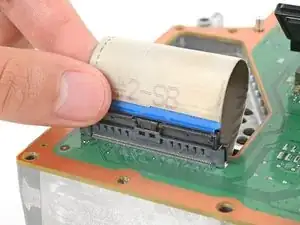

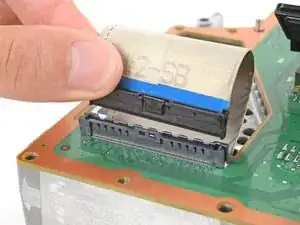

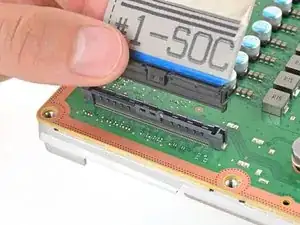

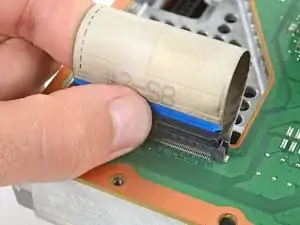

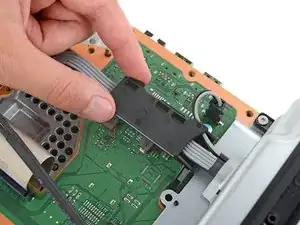

Сожмите фиксирующую защёлку на соединительном кабеле материнской платы и используйте плоский конец лопатки, чтобы отключить фиксатор.

Пальцами вытяните разъём строго вверх и извлеките его из разъёма.

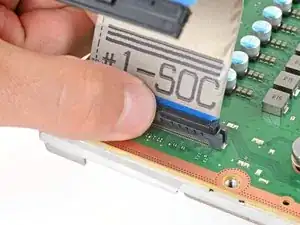

При сборке вставьте сторону разъёма соединительного кабеля #1—SOC в разъём так, чтобы фиксирующая защёлка была направлена наружу. Затем нажмите на края разъёма, пока он не зафиксируется с щелчком.

Откручивайте и закручивайте винты кронштейна натяжения APU по несколько оборотов за раз по диагональной схеме «Х». Например: верхний левый → нижний правый → верхний правый → нижний левый.

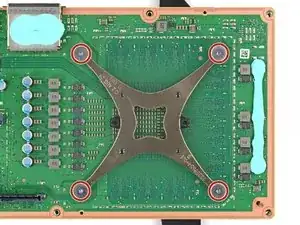

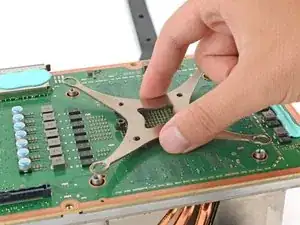

Используйте биту Torx T8, чтобы открутить четыре винта кронштейна натяжения APU длиной 12,4 мм.

Не двигайте кронштейн APU из стороны в сторону, иначе можно повредить чувствительные поверхностно смонтированные компоненты под ним. Поднимайте его только строго вверх.

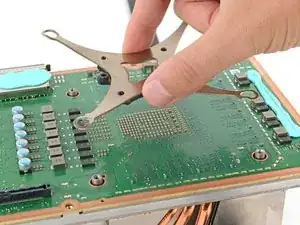

Пальцами поднимите кронштейн APU строго вверх и снимите его.

При сборке установите кронштейн на место так, чтобы чёрные пластиковые части были обращены к коротким краям материнской платы — деталь с круглым отверстием (не овальным) должна находиться ближе к разъёму SSD. Используйте фото как руководство.

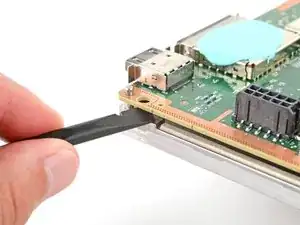

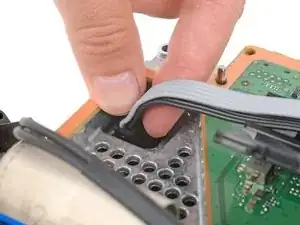

В зависимости от состояния термопасты и термоуплотнителя, плата может быть приклеена к радиатору. Если плата не снимается легко, аккуратно подденьте края платы лопаткой, чтобы отделить их.

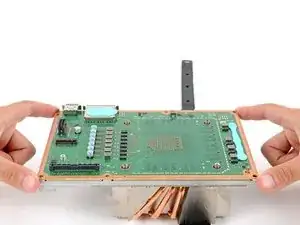

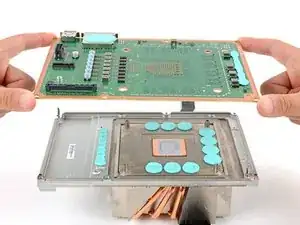

Пальцами поднимите материнскую плату строго вверх, сняв её с радиатора.

При сборке аккуратно установите плату на радиатор так, чтобы APU была обращена вниз. Помните, что на нижней стороне платы нанесена термопаста, поэтому ориентируйте плату по направляющим штифтам. Если придётся изменить положение платы, термопаста может размазаться.

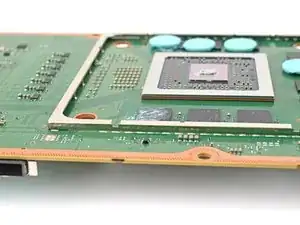

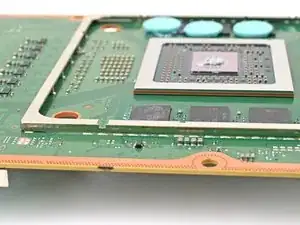

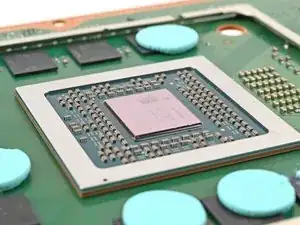

Проверьте состояние термопасты — она находится на радиаторе и/или на материнской плате.

Если какие-либо участки повреждены или высохли, выполните следующие четыре шага, чтобы удалить и заменить их.

Если вы заменяете только термопасту, перейдите к этому шагу.

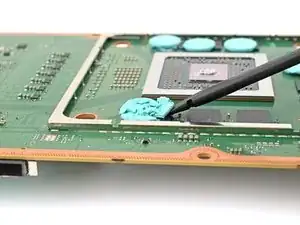

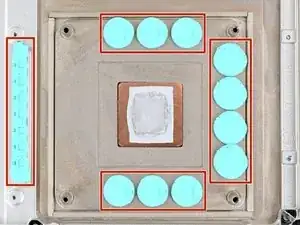

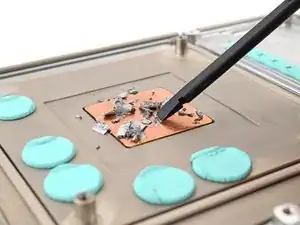

Используйте плоский конец лопатки, чтобы соскрести повреждённую или износившуюся термопрокладку.

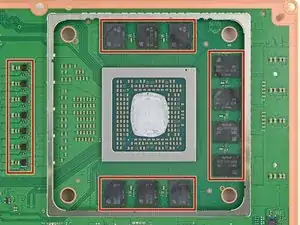

Будьте осторожны рядом с мелкими поверхностно монтируемыми компонентами, которые могут находиться под термопрокладкой. Работайте медленно, чтобы случайно не оторвать их.

Используйте изопропиловый спирт (>90%) и безворсовую микрофибру, чтобы удалить остатки термопасты.

Если придётся работать вблизи маленьких резисторов, используйте ватные палочки.

Чтобы термопаста не прилипала к пальцам, наденьте нитриловые перчатки.

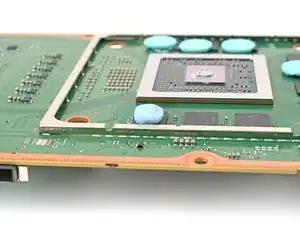

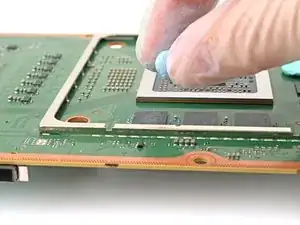

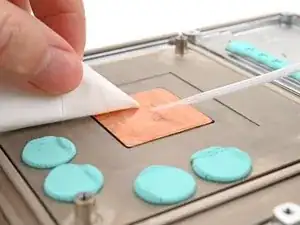

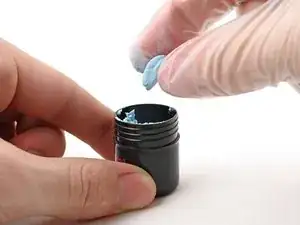

Возьмите небольшой кусочек термопасты. Ориентируйтесь на размер заменяемой термопрокладки, чтобы определить нужное количество.

Скатайте термопасту в шарик.

Поместите термопасту туда, где была повреждённая термопрокладка, убедитесь, что она находится точно над компонентом — в данном случае над чипом памяти.

При необходимости можно использовать плоский конец лопатки (или прилагаемый аппликатор), чтобы распределить термопасту по поверхности компонента.

Когда вы установите радиатор на место, термопаста сожмётся и равномерно распределится.

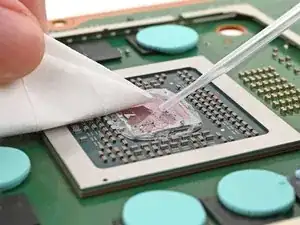

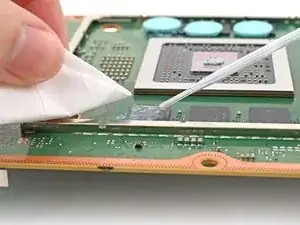

Нанесите несколько капель изопропилового спирта (>90%) на процессор и протрите остатки с помощью кофейного фильтра или безворсовой ткани.

Если придётся работать вблизи маленьких резисторов, используйте ватные палочки.

Повторите предыдущий шаг для термопасты на радиаторе.

Вы можете использовать лопатку, чтобы удалить засохшую термопасту с радиатора, если она слишком пересохла.

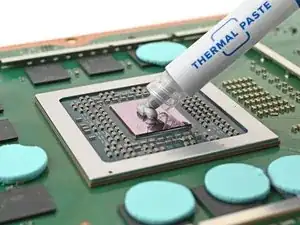

Нанесите небольшое количество термопасты в центр APU.

Следуйте этим инструкциям в обратном порядке, начиная с этого шага, чтобы установить радиатор обратно. Установка радиатора на процессор равномерно распределит термопасту (и термопасту, если она используется), обеспечив надёжное соединение обеих частей.
