Замена аудиоплаты Steam Deck

Включите Steam Deck и дайте батарее разрядиться ниже 25 % перед началом ремонта, поскольку повреждённый заряженный литий-полимерный аккумулятор может быть опасен.

В качестве дополнительной меры предосторожности Valve рекомендует перевести Steam Deck в режим хранения батареи через BIOS перед началом внутреннего ремонта. Узнайте, как это сделать.

Выключите Steam Deck и отключите все кабели.

Если у вас установлена карта microSD, обязательно извлеките её перед открытием корпуса. Если попытаться снять заднюю крышку с установленной картой, она может сломаться пополам.

Во время ремонта бывает полезно положить Steam Deck лицевой стороной вниз в чехол, чтобы защитить джойстики и уменьшить раскачивание.

Используйте отвёртку Phillips, чтобы выкрутить восемь винтов, удерживающих заднюю крышку:

Четыре винта с крупной резьбой длиной 9,5 мм

Четыре винта с мелкой резьбой длиной 5,8 мм

Несмотря на стандартизацию, отвёртки Phillips могут отличаться по размеру и форме — две отвёртки одного обозначения могут по-разному входить в один и тот же винт. Используйте тот размер, который наиболее плотно подходит к шлицу винта.

Во время ремонта аккуратно отслеживайте каждый винт и убедитесь, что он возвращается строго на своё место, чтобы не повредить Steam Deck.

Вставьте открытие в узкий зазор между задней крышкой и передним корпусом по краю правого ручного упора.

Если возникают трудности при вставке открытия в стык ручного упора, попробуйте начать с верхнего или нижнего длинного края, затем продвиньте открытие к ручному упору.

Подденьте заднюю крышку, чтобы освободить её от фиксирующих зажимов.

Как только зажимы будут отсоединены по одному краю, остальные отсоединятся легко.

Возьмитесь за заднюю крышку в уже образовавшемся зазоре и потяните её вверх и в сторону от устройства, чтобы отсоединить по длинным краям.

Снимите заднюю крышку.

Если у вас обновлённая версия Steam Deck с чёрным экраном материнской платы, пропустите этот шаг.

Используйте пинцет, чтобы снять кусок фольги, закрывающий скрытый винт на экране платы.

По возможности старайтесь не рвать или повреждать эту фольгу, чтобы её можно было использовать повторно. При необходимости замену можно сделать, вырезав кусок алюминиевой фольги подходящего размера.

Используйте отвёртку Phillips, чтобы выкрутить три винта, удерживающих экран платы:

Один винт длиной 3,4 мм

Два винта длиной 3,7 мм

В обновлённых Steam Deck присутствуют только два винта длиной 3,7 мм, расположенные по левому краю.

Снимите экран платы.

В зависимости от возраста Вашего Steam Deck экран может прилипнуть к тепловым подушкам, расположенным снизу.

При сборке убедитесь, что кабель вентилятора находится сбоку от экрана платы и не зажат под ним.

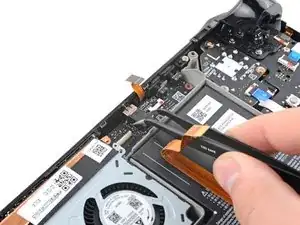

Возьмитесь за табличку на кабеле аккумулятора и потяните его прямо от материнской платы, чтобы отсоединить.

При необходимости аккуратно вытолкните разъём с помощью плоского конца лопатки или чистого ногтя, затем полностью отсоедините его вручную.

У обновлённых Steam Deck нет этого аудиокабеля. Если у вас обновлённая версия, пропустите следующие два шага.

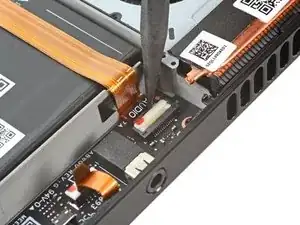

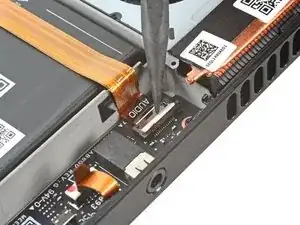

Используйте острый конец лопатки, чтобы поднять маленькую фиксирующую защёлку на контактной группе типа ZIF аудиокабеля.

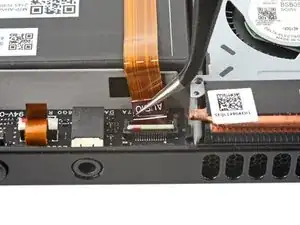

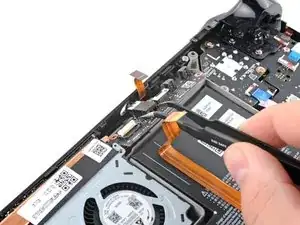

Используйте пинцет, чтобы выдвинуть кабель из разъёма.

Беритесь за кабель за табличку-язычок, а не за сам кабель.

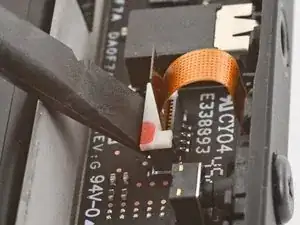

Используйте лопатку, чтобы поднять белую фиксирующую защёлку кабеля микрофона.

Вы должны почувствовать небольшое сопротивление, когда разъём разблокируется.

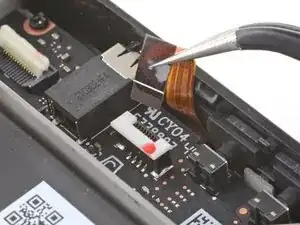

Используйте пинцет, чтобы вытащить кабель микрофона из разъёма.

Когда разъём разблокирован, кабель микрофона должен легко выйти без сопротивления. Если он не выходит, проверьте, полностью ли поднята белая защёлка.

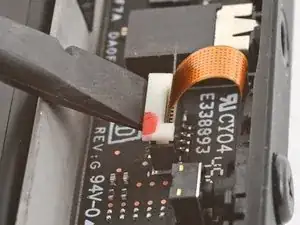

При сборке убедитесь, что фиксирующая защёлка находится в разблокированном положении (поднята) перед подключением кабеля микрофона. Нажмите на защёлку, чтобы зафиксировать кабель.

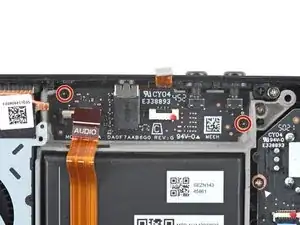

Открутите отвёрткой Phillips два винта длиной 3,7 мм, крепящих аудиоплату.

Возьмитесь пинцетом за разъём для наушников, чтобы удерживать аудиоплату.

Поверните плату вверх и извлеките её из паза.
