Замена задней панели iPod Classic

В целях безопасности полностью разрядите iPod перед разборкой устройства. Это снижает риск возникновения опасного теплового события, если аккумулятор будет случайно повреждён во время ремонта. Если аккумулятор вздут, примите соответствующие меры предосторожности.

Apple спроектировала новые iPod так, чтобы их было крайне трудно разобрать без повреждения важных компонентов. Из‑за металлической передней панели, металлической задней панели и 13 (да, 13) металлических защёлок, удерживающих корпус, это один из самых сложных для разборки iPod.

Действуйте осторожно: вы можете серьёзно повредить iPod сверх текущего состояния. Также во время установки может понадобиться несколько запасных пластиковых лопаток, так как их легко испортить при открывании iPod. Удачи!

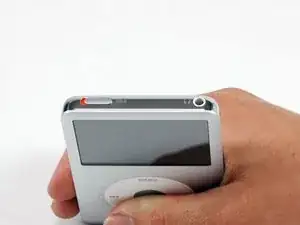

Перед открытием iPod убедитесь, что переключатель блокировки находится в положении «заблокировано».

Открывать этот iPod непросто. Не расстраивайтесь, если потребуется несколько попыток, прежде чем корпус откроется. Обратите внимание на угол наконечника пластиковой лопатки при вставке в iPod. Идеальный угол — максимально вертикальный, при этом лопатка должна проходить краем за задней панелью.

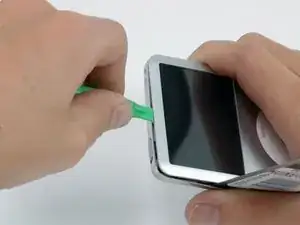

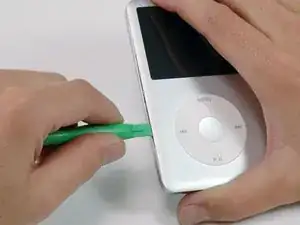

Вставьте пластиковую лопатку в шов между передней и задней частями iPod.

Вставьте ещё одну пластиковую лопатку в шов между передней и задней частями iPod, оставив между двумя инструментами не менее 1,5 дюйма пространства.

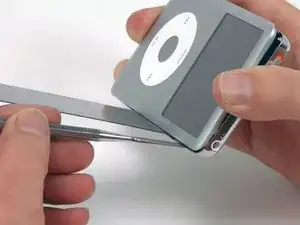

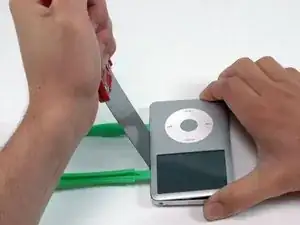

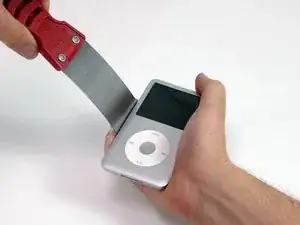

Под углом аккуратно вставьте шпатулет (нож для шпатлёвки) примерно на 1/8 дюйма в шов между двумя лопатками.

Внутри задней панели проходят тонкие металлические направляющие, поэтому будьте крайне осторожны при вставке шпатулета.

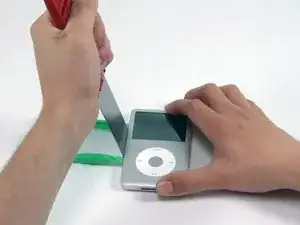

После того как шпатулет пройдёт за кромку задней панели, поверните его так, чтобы он стал вертикальным, и аккуратно (но уверенно) покачивайте им прямо вниз в зазор между лопастями.

Нажимайте пальцами на заднюю панель позади шпатулета, чтобы минимизировать её изгиб. Медленно гните шпатулет, как показано на фото, чтобы убедиться, что большинство металлических защёлок на этой стороне iPod разошлись.

Смысл этого метода в том, чтобы не пытаться совсем не сгибать заднюю панель, а согнуть её таким образом, чтобы потом было легко восстановить форму. Поэтому любые изгибы по бокам задней панели должны отводить кромку панели от iPod, а не выдавливать изогнутую поверхность наружу. Этот метод также позволяет максимально освободить боковые защёлки.

Уберите шпатулет из iPod и вставьте его ближе к углу устройства, используя тот же метод покачивания, что и раньше.

По возможности не сгибайте угол задней панели.

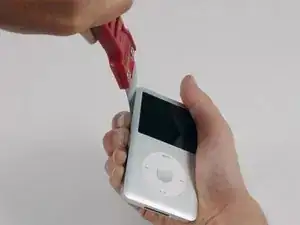

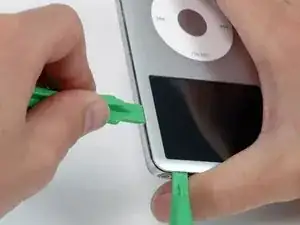

Между ползунком блокировки и разъёмом для наушников вставьте пластиковую лопатку в шов между передней и задней частями iPod.

Возможно, вам будет удобнее осторожно согнуть шпатулет вниз, чтобы создать больший зазор для пластиковой лопатки, но не сгибайте угол задней панели!

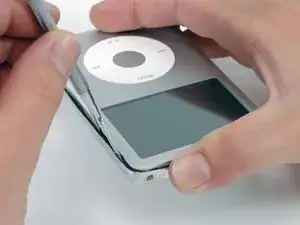

Рядом с центром экрана аккуратно вставьте металлическую отвёртку‑лопатку в образовавшийся зазор между пластиковой лопаткой и корпусом.

Здесь легко получить заметный выступ на задней панели, который трудно восстановить. При поддевании защёлки старайтесь использовать металлическую лопатку как рычаг на краю задней панели, а не выгибать панель наружу.

С помощью металлической лопатки освободите одну защёлку в верхней части iPod.

Рядом с другим верхним углом вставьте инструмент для открытия в шов между передней и задней частями iPod.

С другой стороны вставьте инструмент для открытия в шов между передней и задней частями iPod.

Возможно, будет удобнее наклонить инструмент, застрявший в верхнем углу, чтобы создать достаточный зазор.

Уберите пластиковую лопатку из верхнего угла и вставьте её в шов между передней и задней частями iPod, оставив не менее 1,5 дюйма пространства между двумя инструментами (как сделано с другой стороны).

Под углом аккуратно вставьте шпатулет примерно на 1/8 дюйма в шов между двумя пластиковыми лопатками.

Опять же, внутри задней панели есть тонкие металлические направляющие, поэтому будьте крайне осторожны при вставке шпатулета.

После того как шпатулет пройдёт за кромку задней панели, поверните его вертикально и аккуратно (но уверенно) покачивайте им прямо вниз в iPod через зазор между пластиковыми лопатками.

Нажмите пальцами на заднюю панель позади шпатулета, чтобы минимизировать изгиб. Очень слегка согните шпатулет, чтобы убедиться, что большинство металлических защёлок на этой стороне iPod разошлись.

Металлические защёлки возле углов особенно упрямо удерживают переднюю панель. Для открытия iPod необходимо освободить эти защёлки.

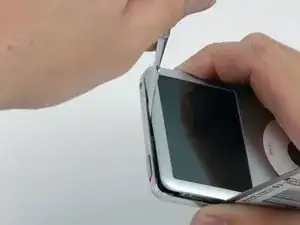

Осторожно вставьте металлическую лопатку в область возле упрямой металлической защёлки.

Аккуратно покачивайте металлической лопаткой вниз, чтобы она полностью вошла в заднюю панель.

Осторожно начните отсоединять защёлку от передней панели.

Здесь легко получить заметный выступ на задней панели, который трудно исправить. При отщёлкивании защёлки постарайтесь использовать металлическую лопатку, опирая её о кромку задней панели, а не выгибая заднюю панель наружу.

Продолжайте поднимать переднюю панель металлической лопаткой, пока металлическая защёлка не освободится.

Две ленточные шлейфы соединяют заднюю панель с остальной частью iPod. На следующем шаге будьте осторожны, чтобы не повредить эти шлейфы.

Возьмите узел передней панели одной рукой, а заднюю панель — другой.

Глубоко вдохните!

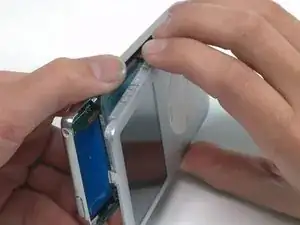

Осторожно (ОСТОРОЖНО) отсоединяйте оставшиеся защёлки на задней панели, отводя верхние части передней и задней панелей прочь друг от друга (представьте себе низ iPod в виде шарнира), очень аккуратно, чтобы не повредить ленточные шлейфы, соединяющие две половины.

Фиксирующая защёлка, удерживающая гибкий кабель батареи, очень хрупка. Сильная тяга или захват белой части разъёма легко может полностью оторвать её от основной платы. После отрыва восстановление разъёма батареи будет очень сложным.

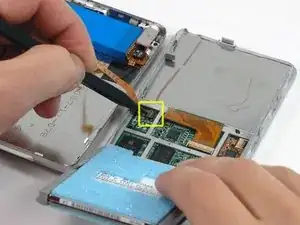

Используйте изогнутые пинцеты или инструмент для вскрытия, чтобы поднять коричневую защёлку вверх на 1 мм. Убедитесь, что тянете с обеих сторон защёлки.

Не тяните за белые части, выступающие к наружным краям разъёма.

Убедитесь, что коричневая защёлка поднимается строго вверх. Разъём хрупкий и сломается, если его сместить в сторону.

Возьмите гибкий кабель пальцами или пинцетом и потяните его строго вверх, чтобы отсоединить.

Если вы пользуетесь пинцетом, остерегайтесь захватывать кабель слишком близко к разъёму, иначе вы закоротите контакты кабеля.

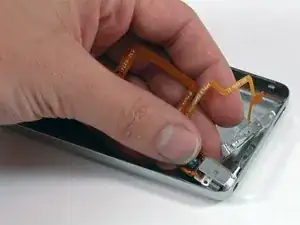

Положите заднюю панель рядом с iPod, следя за тем, чтобы не натягивать оранжевый кабель разъёма наушников.

Поднимите жёсткий диск одной рукой, чтобы получить доступ к ленточному кабелю разъёма наушников под ним.

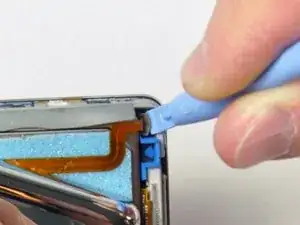

Используйте лопатку, чтобы отогнуть пластиковую защёлку, удерживающую ленточный кабель разъёма наушников. Защёлка повернётся вверх на 90 градусов и освободит кабель.

Вытащите оранжевый ленточный кабель разъёма наушников из разъёма.

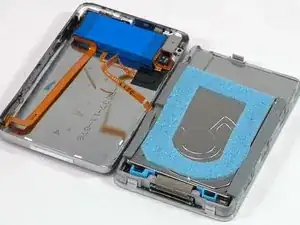

Задняя панель теперь свободна от iPod.

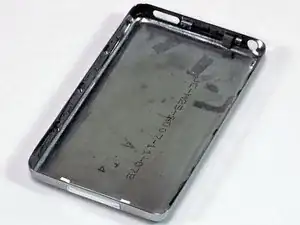

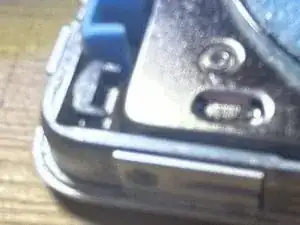

Пора исправить повреждения, вызванные извлечением внутренних частей iPod Classic! Очень вероятно, что по крайней мере одна из металлических защёлок на задней панели выгнулась вверх. Эти защёлки должны быть направлены вниз, чтобы можно было установить заднюю панель обратно.

Возьмите широкую, плоскую сторону металлической лопатки и прижмите защёлку вниз, соблюдая осторожность, чтобы не оторвать тонкую металлическую направляющую от задней панели. В качестве альтернативы можно использовать плоские плоскогубцы с узкими губками, чтобы снизить риск соскальзывания и повреждения разъёма наушников.

Будьте осторожны, чтобы не повредить детали разъёма наушников при формовке этих защёлок!

На чистой твёрдой поверхности положите заднюю панель на бок. Аккуратно, но твёрдо прижмите её, прокатывая весь бортик обратно в правильное положение.

Возможно, придётся повторить эту операцию несколько раз для достижения оптимальной прямолинейности боковин. Лучше, если края корпуса немного вдавлены внутрь, чем если они не вдавлены достаточно, поскольку при повторной установке передней панели задняя панель примет правильное положение.

Теперь, когда задняя панель вернулась в надлежащее состояние, можно переходить к ремонту iPod!

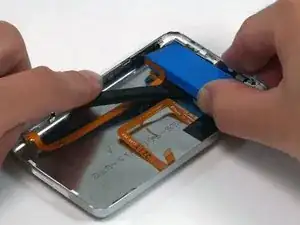

Батарея приклеена к задней панели. Будьте осторожны, чтобы не порвать оранжевые ленточные кабели разъёма наушников или кабели кнопки блокировки при снятии батареи.

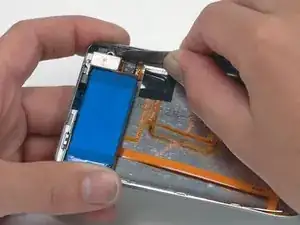

Используйте лопатку, чтобы поднять батарею и прикреплённый оранжевый кабель из iPod. Если у вас iPod на 160 ГБ, батарея будет толще, чем на фото.

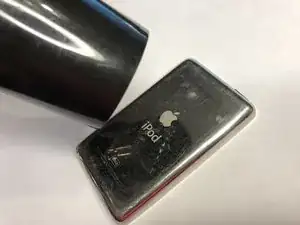

Если сложно удалить батарею, можно использовать фен или тепловой пистолет с обратной стороны iPod, чтобы размягчить клей, держащий батарею. Не перегревайте батарею.

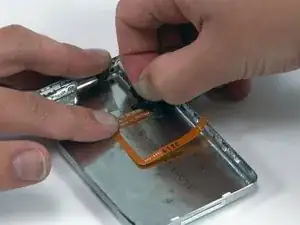

Одной рукой удерживайте оранжевые ленточные кабели на месте, а другой оторвите чёрную ленту, фиксирующую кабели к задней панели.

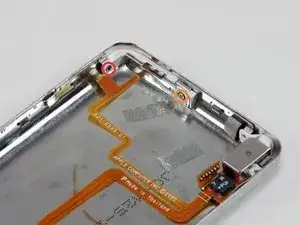

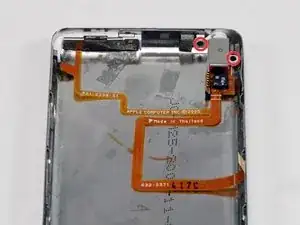

Удалите два чёрных винта Phillips, закрепляющих разъём наушников на задней панели.

ОНИ МАЛЕНЬКИЕ! Убедитесь, что у вас есть отвертка размера 00.

Удалите следующие два винта:

Один чёрный винт Phillips, фиксирующий переключатель блокировки возле угла iPod.

Один серебристый винт Phillips, фиксирующий другую сторону переключателя блокировки.

Подденьте переключатель блокировки и освободите его из корпуса на задней панели. Не удаляйте переключатель полностью на этом этапе, так как он подключён к тому же кабелю, что и разъём наушников.

Выньте разъём наушников из его посадочного места на задней панели.

Поднимите сборку разъёма наушников и переключателя блокировки и выньте её из iPod.

Если вы хотите лишь снять заднюю панель, можете пропустить Шаги 30 и 31.

Если ваша запасная гнездо для наушников включает белый пластиковый переключатель блокировки, просто установите заменённое гнездо для наушников обратно. При замене узла переключателя блокировки обратите внимание на направляющий штифт рядом с отверстием для серебряного винта — сосредоточьтесь на его совмещении, и остальное встанет на место. После того как всё будет закреплено винтами, не забудьте снять защитную плёнку с контакта рядом с гнездом.

Если в вашей запасной детали отсутствует пластиковый переключатель блокировки, выполните следующие шаги, чтобы перенести пластиковый переключатель блокировки на новое гнездо для наушников.

Удалите один крестовый винт, ближайший к переключателю блокировки.

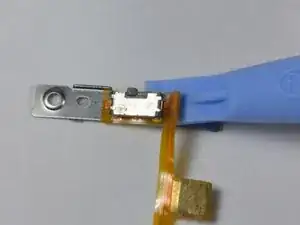

Отсоедините пластиковую часть переключателя блокировки от оранжевой шлейфовой ленты.

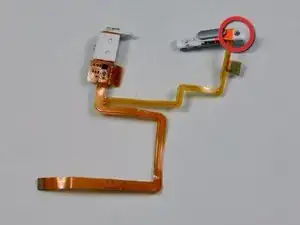

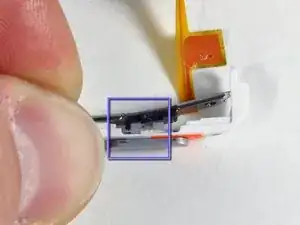

При повторной сборке переключателя убедитесь, что чёрный вырез совмещён с серым ползунком (см. изображение 2).

Используйте инструмент для открытия iPod, чтобы аккуратно отслоить оранжевую шлейфовую ленту с прикреплённым чёрным переключателем блокировки от металлической подложки.

При повторном креплении запасного переключателя блокировки убедитесь, что два маленьких штифта на задней стороне переключателя совпадают с двумя отверстиями в металлической подложке.

Остаётся задняя панель.
