Замена кнопки колеса Click Wheel iPod Classic

Apple спроектировала новые iPod так, чтобы их было очень трудно разобрать без повреждения основных компонентов. Из-за металлической лицевой панели, металлической задней крышки и 13 (да, 13) металлических защёлок, удерживающих корпус, это один из самых сложных для разборки iPod.

Действуйте с осторожностью: вы можете значительно повредить iPod больше, чем он был до начала работ. Кроме того, при установке может понадобиться несколько дополнительных пластиковых инструментов для открывания, так как их легко испортить при вскрытии iPod. Удачи!

Перед открытием iPod убедитесь, что переключатель блокировки (hold) находится в положении «заблокировано».

Открывать этот iPod сложно. Не расстраивайтесь, если потребуется несколько попыток, чтобы открыть устройство. Обратите внимание на угол наконечника пластикового инструмента при его вставке в iPod. Идеально, если угол будет максимально вертикальным, при этом позволяя обойти край задней панели.

Вставьте пластиковый инструмент для открывания в шов между передней и задней частями iPod.

Вставьте другой пластиковый инструмент для открывания в шов между передней и задней частями iPod, оставив не менее 1,5 дюйма пространства между двумя инструментами.

Под углом аккуратно вставьте лезвие шпателя примерно на 1/8 дюйма в шов между двумя инструментами для открывания.

Внутри задней панели проходят тонкие металлические направляющие, поэтому будьте крайне осторожны при вставке шпателя.

Как только шпатель пройдет край задней панели, поверните его так, чтобы он стал вертикальным, и аккуратно (но уверенно) протолкните его вниз в зазор между инструментами для открывания.

Надавите пальцами на заднюю панель за шпателем, чтобы минимизировать изгиб. Медленно согните шпатель, как показано на фотографии, чтобы убедиться, что большинство металлических защёлок на этой стороне iPod отключены.

Смысл этого метода в том, чтобы не пытаться вовсе не сгибать заднюю панель, а согнуть её таким образом, чтобы позже можно было легко вернуть в исходное положение. Поэтому любой изгиб боковых частей задней панели должен отводить край задней панели от iPod, а не выдавливать на изогнутую поверхность. Этот метод также отключает как можно больше боковых защёлок.

Удалите шпатель из iPod и снова вставьте его ближе к углу iPod, используя тот же метод расшатывания, что и ранее.

По возможности не сгибайте угол задней панели.

Возле разъёма для наушников вставьте пластиковый инструмент для открывания в шов между передней и задней частями iPod.

Возможно, вам будет удобнее аккуратно согнуть шпатель вниз, чтобы создать больший зазор для инструмента для открывания, но обязательно не сгибайте угол задней панели!

Возле центра дисплея аккуратно вставьте металлический медиатор в образованный пластиковым инструментом зазор.

Здесь легко образовать заметный вздутие задней панели, которое трудно исправить. При поддевании защёлки старайтесь поворачивать металлический медиатор на кромке задней панели, а не выгибать заднюю панель наружу.

С помощью металлического медиатора отсоедините единственную защёлку в верхней части iPod.

Возле другого верхнего угла вставьте пластиковый инструмент для открывания в шов между передней и задней частями iPod

С другой стороны вставьте пластиковый инструмент для открывания в шов между передней и задней частями iPod.

Возможно, будет удобнее прижать инструменты, вставленные в верхний угол, под углом, чтобы создать достаточный зазор.

Удалите инструмент для открывания из верхнего угла и вставьте его в шов между передней и задней частями iPod, оставив не менее 1,5 дюйма пространства между двумя инструментами (как на другой стороне).

Под углом аккуратно вставьте лезвие шпателя примерно на 1/8 дюйма в шов между двумя инструментами для открывания.

Опять же, внутри задней панели проходят тонкие металлические направляющие, поэтому будьте предельно осторожны при вставке шпателя.

Когда шпатель пройдёт край задней панели, выровняйте его так, чтобы он был вертикален, и аккуратно (но уверенно) протолкните его прямо в iPod через зазор между пластиковыми инструментами.

Надавите пальцами на заднюю панель за шпателем, чтобы минимизировать изгиб. Очень слегка согните шпатель, чтобы убедиться, что большинство металлических защёлок на этой стороне iPod отключены.

Металлические защёлки вблизи углов известны тем, что надёжно зажимают переднюю панель. Для открытия iPod необходимо отключить эти защёлки.

Аккуратно вставьте металлический медиатор в область рядом с упрямой металлической защёлкой.

Осторожно расшатывайте металлический медиатор вниз, чтобы он вошёл полностью в заднюю панель.

Осторожно начните отсоединять защёлку от передней панели.

Здесь легко образовать заметное вздутие задней панели, которое трудно исправить. При поддевании защёлки старайтесь поворачивать металлический медиатор на кромке задней панели, а не выгибать заднюю панель наружу.

Продолжайте поднимать переднюю панель металлической лопаткой, пока металлическая защёлка не освободится.

Две гибкие ленты соединяют заднюю панель с остальной частью iPod. На следующем шаге будьте осторожны, чтобы не повредить эти ленты.

Возьмите собранную переднюю панель одной рукой и заднюю панель другой.

Сделайте глубокий вдох!

Осторожно (ОЧЕНЬ ОСТОРОЖНО) отщёлкните оставшиеся защёлки на задней панели, оттянув верхние части передней и задней панелей друг от друга (представляйте нижнюю часть iPod как шарнир), тщательно следя, чтобы не повредить гибкие ленты, удерживающие две половины вместе.

Используйте лопатку, чтобы поддеть разъём, удерживающий оранжевую ленту батареи. Достаточно приподнять фиксатор примерно на 2 мм, чтобы освободить кабель.

Вытащите оранжевую ленту батареи из разъёма.

Поместите заднюю панель рядом с iPod, следя за тем, чтобы не напрячь оранжевый кабель разъёма наушников.

Поднимите жёсткий диск одной рукой, чтобы получить доступ к ленте разъёма наушников под ним.

Используйте лопатку, чтобы поднять пластиковую защёлку, удерживающую ленту разъёма наушников. Защёлка повернётся вверх на 90 градусов, освобождая ленту.

Выньте оранжевую ленту разъёма наушников из разъёма.

Задняя панель теперь отделена от iPod.

Теперь исправим повреждения, возникшие при извлечении внутренних частей iPod Classic! Очень вероятно, что по крайней мере одна из металлических защёлок в нижнем корпусе была загнута вверх. Все эти защёлки должны быть направлены вниз, чтобы снова установить заднюю панель.

Возьмите широкую плоскую сторону металлической лопатки и прижмите защёлку вниз, стараясь не оторвать тонкую металлическую направляющую от задней панели.

Будьте аккуратны, чтобы не повредить элементы разъёма наушников при выправлении этих защёлок!

На чистой жёсткой поверхности положите заднюю панель на бок. Аккуратно, но уверенно прижмите её, прокатывая весь край назад на своё место.

Возможно, придётся повторить эту процедуру несколько раз, чтобы достичь оптимальной прямолинейности боков. Лучше слегка вдавить края корпуса, чем оставить их недостаточно вдавленными, потому что при установке передней панели задняя панель выровняется окончательно.

Теперь, когда задняя панель снова в хорошем состоянии, можно переходить к ремонту iPod!

Поверните жёсткий диск из каркаса и разместите его так, чтобы разъём был направлен вверх.

Используйте лопатку, чтобы поднять маленькую чёрную фиксирующую планку, удерживающую оранжевую ленту жёсткого диска. Планка повернётся вверх на 90 градусов, освобождая ленту.

Вытащите оранжевую ленту жёсткого диска прямо из её разъёма.

Если вы заменяете жёсткий диск в iPod и на новом диске нет резиновых креплений и поролоновой прокладки, перенесите эти элементы со старого диска на заменяемый.

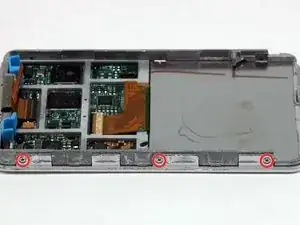

Удалите три винта с крестовой головкой, крепящие переднюю панель к металлическому каркасу.

Поверните iPod на 180 градусов и удалите три винта с крестовой головкой, крепящие переднюю панель к металлическому каркасу с другой стороны.

Осторожно пройдитесь по краям iPod, чтобы отделить переднюю панель от серого металлического каркаса.

Вы можете почувствовать некоторое сопротивление, так как использован лёгкий клей, помогающий удерживать две части вместе.

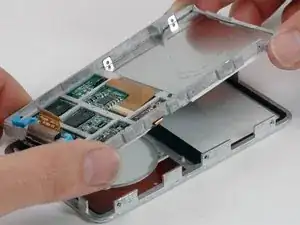

Поднимите каркас (вместе с прикреплённым экраном, платой и колёсиком управления) и отведите его от передней панели.

Убедитесь, что кнопка колёсика управления находится на месте перед повторной установкой каркаса в переднюю панель.

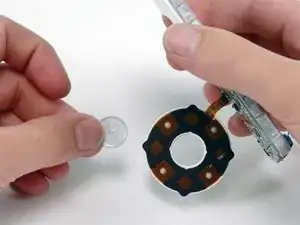

Снимите кнопку колёсика управления с iPod.
