Замена аккумулятора iPod Nano 2-го поколения

Перед тем как открыть iPod, убедитесь, что переключатель блокировки находится в положении «блокировка».

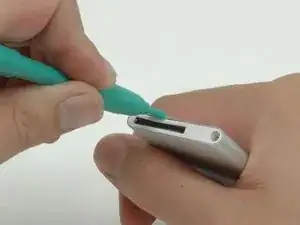

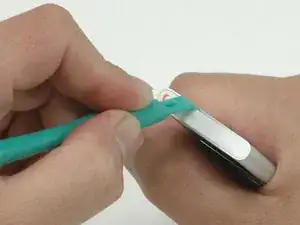

Осторожно вставьте инструмент для вскрытия iPod в зазор между металлическим корпусом и белой пластиковой верхней частью.

Отожмите верхнюю рамку корпуса iPod. Она приклеена слабым клеем, поэтому может потребоваться небольшое усилие.

При снятии нижней рамки избегайте сгибания пластика вокруг док-коннектора.

Осторожно вставьте инструмент для вскрытия iPod в зазор между металлическим корпусом и белой пластиковой рамкой.

Отожмите нижнюю рамку корпуса iPod. Она приклеена слабым клеем, поэтому может потребоваться небольшое усилие.

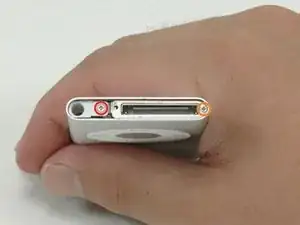

Удалите следующие два винта:

Один винт Phillips #00 с большой головкой рядом с разъёмом для наушников.

Один винт Phillips #000 с меньшей головкой возле боковой части iPod. Этот винт легко срывается, поэтому при работе с отверткой нажимайте сильно вниз.

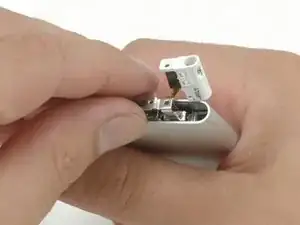

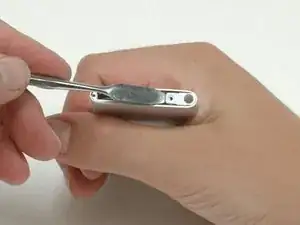

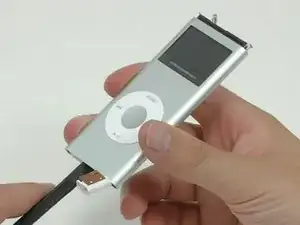

С помощью металлической лопатки аккуратно подденьте разъём для наушников, чтобы вынуть его из корпуса. НЕЛЬЗЯ полностью удалять разъём для наушников из iPod, так как он подключён тонким шлейфом к колёсикам управления.

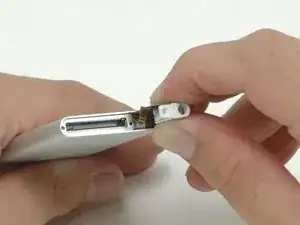

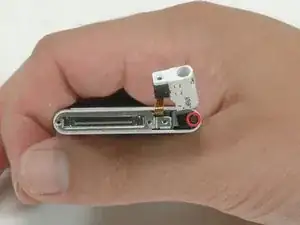

Выдвиньте разъём для наушников до тех пор, пока белый пластиковый корпус не выйдет из зажима металлического корпуса.

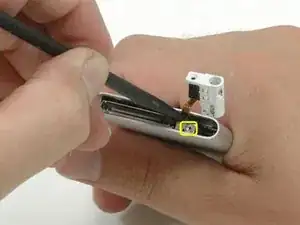

Удалите вновь обнаруженный винт Phillips #00, расположенный под разъёмом для наушников. Будьте осторожны, этот винт легко срывается.

Выньте нижнюю монтажную скобу рамки из iPod.

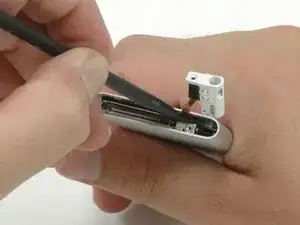

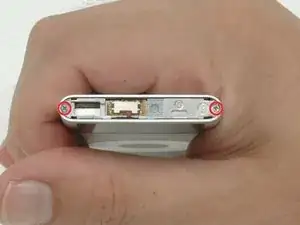

Удалите два винта Phillips #00 с верхней части iPod.

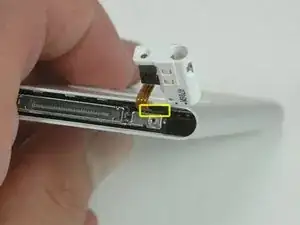

Выделенный разъём соединяет колёсико управления и разъём для наушников с платой. Этот кабель нужно отсоединить от платы перед продолжением работы.

Используйте лопатку, чтобы отсоединить шлейф разъёма для наушников от платы. Аккуратно подденьте разъём в направлении к передней части iPod до тех пор, пока он не выйдет из разъёма на плате.

Совет при сборке: вставьте коннектор поверх соответствующего разъёма на плате, затем положите тонкий инструмент поверх коннектора и нажмите его вниз на разъём платы.

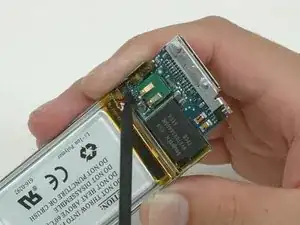

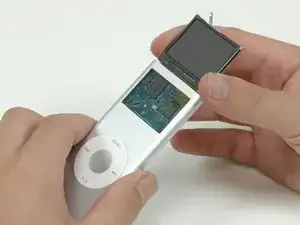

Используйте лопатку, чтобы протолкнуть плату через корпус iPod наружу. Колёсико управления и разъём для наушников должны остаться в корпусе iPod.

Будьте осторожны, чтобы не зацепить разъём для наушников и колёсико управления за плату при извлечении платы и дисплея.

При извлечении платы поместите наконечник лопатки в отверстие, где вы выкрутили винт, и аккуратно выталкивайте плату. Щель удержит плату на месте и уменьшит риск её повреждения.

Полностью извлеките дисплей и плату из металлического корпуса.

При сборке убедитесь, что аккумулятор правильно установлен. Если посадка слишком плотная, край дисплея может оцарапать внутреннюю часть окна экрана.

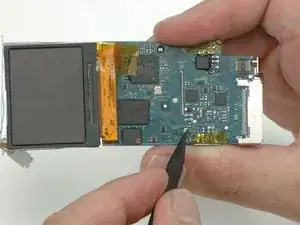

С помощью лопатки соскребите чёрный клей, покрывающий три провода аккумулятора.

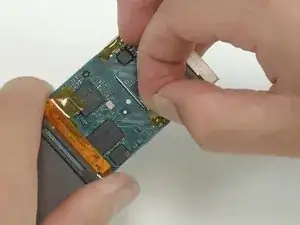

Отклейте оранжевую ленту, закрывающую три точки пайки на другой стороне платы.

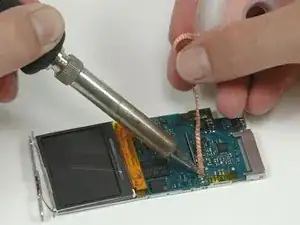

Поместите опресовочную фитиль на существующую припойную точку.

Приложите паяльник к фитилю над шариком припоя.

Держите паяльник до тех пор, пока припой не впитается в фитиль.

Повторите ту же процедуру для остальных двух контактов.

Будьте осторожны, чтобы не соскрести металлические кольца вокруг контактов на плате. Если вы случайно соскребёте их, вы не сможете подключить заменённый аккумулятор.

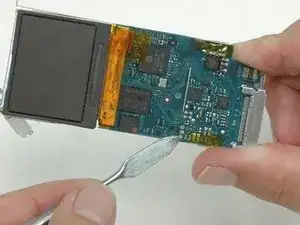

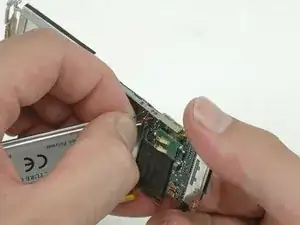

С помощью металлической лопатки аккуратно выпрямите провода аккумулятора. Касайтесь только по одному контакту за раз.

Протяните провода аккумулятора через плату, чтобы освободить аккумулятор. Если провода не выходят легко, убедитесь, что провода выпрямлены и весь припой удалён.

Проденьте три провода нового аккумулятора через отверстия в плате. Начиная от кромки iPod, порядок проводов: чёрный крайний справа (ближе к металлической рамке), красный по центру и белый крайний слева.

Загните провода, чтобы они не выскользнули из платы.

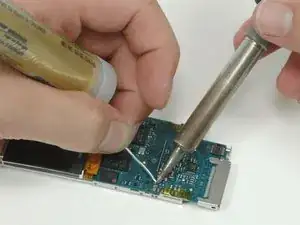

Приложите паяльник к проводу аккумулятора и металлическому контакту на одну–две секунды, чтобы их нагреть.

Добавьте припой и дождитесь, пока он расплавится на проводе. Как только вокруг провода образуется небольшая шариковая капля припоя, сначала уберите припой, затем удалите паяльник.

Продолжите с остальными двумя соединениями таким же образом, особенно внимательно следя за тем, чтобы не припаять два контакта друг к другу.
