Замена логической платы iPod Classic

Apple спроектировала свои новые iPod таким образом, что их очень тяжело разобрать без повреждения основных компонентов. Из‑за металлической лицевой панели, металлической задней крышки и 13 (да, 13) металлических защёлок, удерживающих корпус, это один из самых сложных для разборки iPod.

Действуйте с осторожностью: Вы можете существенно повредить iPod сверх его текущего состояния. Также может понадобиться несколько запасных пластиковых инструментов для открытия, так как их легко испортить при вскрытии iPod. Удачи!

Перед открытием iPod убедитесь, что переключатель блокировки установлен в положение «заблокировано».

Открыть этот iPod непросто. Не расстраивайтесь, если с первого раза не получится. Обратите внимание на угол наконечника пластиковой лопатки при вставлении в корпус. Идеально, если угол будет максимально вертикальным и при этом очистит кромку задней панели.

Вставьте пластиковый инструмент для вскрытия в шов между передней и задней частями iPod.

Вставьте ещё один пластиковый инструмент в шов между передней и задней частями iPod, оставив между инструментами не менее 1,5 дюйма пространства.

Под углом аккуратно вставьте шпатель примерно на 1/8 дюйма в шов между двумя пластмассовыми инструментами.

Вдоль внутренней стороны задней панели проходят тонкие металлические направляющие, поэтому при вставлении шпателя будьте предельно осторожны.

Как только шпатель пройдет кромку задней панели, поверните его так, чтобы он стоял вертикально, и аккуратно (но решительно) продвигайте его прямо вниз в зазор между инструментами.

Нажмите пальцами на заднюю панель позади шпателя, чтобы уменьшить изгиб. Медленно изогните шпатель, как показано на фото, чтобы убедиться, что большинство металлических защёлок на этой стороне iPod освобождены.

Идея этого метода в том, чтобы не пытаться вовсе избежать изгиба задней панели, а согнуть её таким образом, чтобы потом было легко вернуть прежнюю форму. Поэтому любой изгиб боковин задней панели должен отводить кромку задней панели от iPod, а не выдавливать наружу изогнутую поверхность. Этот метод также освобождает как можно больше боковых защёлок.

Удалите шпатель из iPod и вставьте его ближе к углу iPod, используя тот же метод с покачиваниями, что и ранее.

По возможности не сгибайте угол задней панели.

Возле разъёма для наушников вставьте пластиковый инструмент в шов между передней и задней частями iPod.

Возможно, Вам будет удобнее аккуратно согнуть шпатель вниз, чтобы создать больший зазор для пластикового инструмента, но не сгибайте угол задней панели!

Возле центра дисплея аккуратно вставьте металлическую лопатку в образованный пластиковым инструментом зазор.

Здесь легко образовать заметную вмятину на задней панели, которую трудно исправить. При отщёлкивании защёлки постарайтесь использовать металлическую лопатку как рычаг, опирающийся на кромку задней панели, а не сгибать панель наружу.

С помощью металлической лопатки освободите единственную защёлку в верхней части iPod.

Возле другого верхнего угла вставьте пластиковый инструмент в шов между передней и задней частями iPod

С другой стороны вставьте пластиковый инструмент в шов между передней и задней частями iPod.

Возможно, будет удобнее немного изменить угол инструмента, застрявшего в верхнем углу, чтобы создать достаточный зазор.

Удалите инструмент из верхнего угла и вставьте его в шов между передней и задней частями iPod, оставив не менее 1,5 дюйма пространства между двумя инструментами (как было с другой стороны).

Под углом аккуратно вставьте шпатель примерно на 1/8 дюйма в шов между двумя пластиковыми инструментами.

Опять же, вдоль внутренней стороны задней панели проходят тонкие металлические направляющие, поэтому при вставлении шпателя будьте очень осторожны.

Как только шпатель пройдет кромку задней панели, поверните его в вертикальное положение и аккуратно (но решительно) продвигайте его прямо вниз в iPod через зазор между пластиковыми инструментами.

Нажмите пальцами на заднюю панель позади шпателя, чтобы минимизировать изгиб. Очень слегка согните шпатель, чтобы убедиться, что большинство металлических защёлок на этой стороне iPod освобождены.

Металлические защёлки около углов особенно плотно держат переднюю панель. Их необходимо освободить, чтобы открыть iPod.

Аккуратно вставьте металлическую лопатку в область около упрямой металлической защёлки.

Осторожно введите металлическую лопатку так, чтобы она полностью вошла в заднюю панель.

Аккуратно начните отщёлкивать защёлку от передней панели.

Здесь легко образовать заметную вмятину на задней панели, которую трудно исправить. При поддевании защёлки старайтесь использовать металлическую лопатку, опирающуюся на кромку задней панели, а не выдавливать панель наружу.

Продолжайте подталкивать переднюю панель вверх металлической лопаткой, пока металлическая защёлка не отпустит.

К задней панели прикреплены два гибких шлейфа, соединяющие её с остальной частью iPod. На следующем шаге будьте осторожны, чтобы не повредить эти шлейфы.

Удерживайте сборку передней панели одной рукой, а заднюю панель — другой.

Глубоко вдохните!

Осторожно (ОЧЕНЬ ОСТОРОЖНО) отведите оставшиеся защёлки задней панели, раздвигая верхние части передней и задней панелей друг от друга (представляйте, что нижняя часть iPod — это шарнир), прилагая все усилия, чтобы не повредить гибкие шлейфы, соединяющие две половины.

Используйте лопатку, чтобы сдвинуть вверх разъём, удерживающий оранжевый шлейф батареи. Достаточно поднять фиксатор примерно на 2 мм, чтобы освободить кабель.

Выньте оранжевый шлейф батареи из разъёма.

Разместите заднюю панель рядом с iPod, следя за тем, чтобы не натянуть оранжевый кабель разъёма наушников.

Поднимите жесткий диск одной рукой, чтобы получить доступ к шлейфу разъёма наушников под ним.

Используйте лопатку, чтобы откинуть пластиковую защёлку, удерживающую шлейф разъёма наушников. Защёлка повернётся на 90 градусов и освободит шлейф.

Выньте оранжевый шлейф разъёма наушников из разъёма.

Задняя панель теперь отсоединена от iPod.

Теперь займёмся ремонтом повреждений, возникших при освобождении внутренних частей iPod Classic! Очень вероятно, что по крайней мере одна из металлических защёлок в нижнем корпусе была выгнута вверх. Эти защёлки должны быть направлены вниз, чтобы можно было заново установить заднюю панель.

Возьмите широкую плоскую сторону металлической лопатки и прижмите защёлку вниз, стараясь не оторвать тонкую металлическую направляющую от задней панели.

Будьте осторожны, чтобы не повредить какие-либо части разъёма наушников при выправлении этих защёлок!

На чистой твердой поверхности положите заднюю панель на бок. Аккуратно, но уверенно надавите на неё, прокатывая весь край назад на место.

Возможно, придётся повторить это несколько раз, чтобы добиться оптимальной прямоты боков. Лучше немного сильнее вдавить края корпуса, чем оставить их не до конца прижатыми, так как при повторной установке передней панели задняя панель выровняется сама.

Теперь, когда задняя панель снова в хорошем состоянии, можно переходить к ремонту iPod!

Выверните жесткий диск из каркаса и разместите его так, чтобы разъём был направлен вверх.

Используйте лопатку, чтобы откинуть небольшой черный фиксатор, удерживающий оранжевый шлейф жесткого диска. Фиксатор повернётся на 90 градусов и освободит шлейф.

Выньте оранжевый шлейф жесткого диска из разъёма.

Если вы заменяете жесткий диск в iPod и он не поставлялся с резиновыми монтажными кронштейнами и поролоновыми прокладками, перенесите эти детали со старого диска на новый.

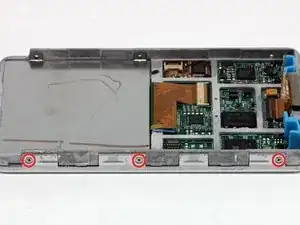

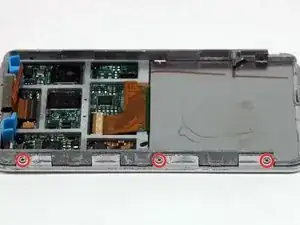

Удалите три винта Phillips, закрепляющие переднюю панель на металлическом каркасе.

Поверните iPod на 180 градусов и извлеките три винта Phillips, закрепляющие переднюю панель на металлическом каркасе с другой стороны.

Аккуратно обойдите по краям iPod, чтобы отделить переднюю панель от серого металлического каркаса.

Вы можете встретить некоторое сопротивление, так как между деталями использован легкий клей для удержания двух частей вместе.

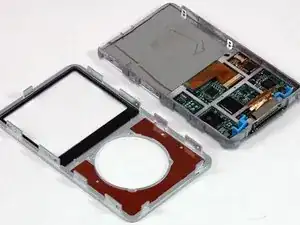

Поднимите каркас (вместе с прикреплённым экраном, платой логики и колёсиком Click Wheel) и отделите его от передней панели.

Убедитесь, что кнопка колёсика Click Wheel установлена на месте перед повторной установкой каркаса в переднюю панель.

Передняя панель теперь отделена от iPod.

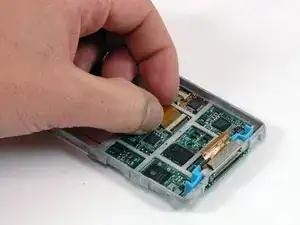

Используйте лопатку, чтобы откинуть пластиковую защёлку, удерживающую оранжевый шлейф дисплея. Защёлка повернётся на 90 градусов в сторону дисплея и освободит шлейф.

Выньте оранжевый шлейф дисплея из разъёма.

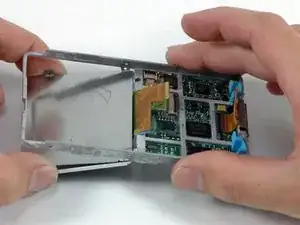

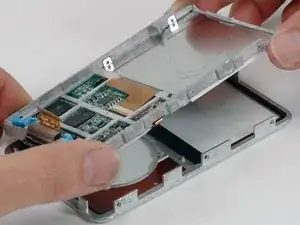

Поднимите сборку каркаса и выньте дисплей вместе с металлической задней пластиной LCD из каркаса.

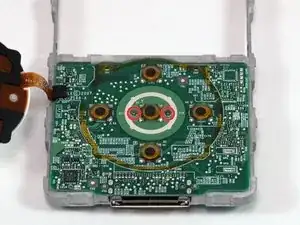

Удалите два винта Phillips, закрепляющие плату логики на каркасе.

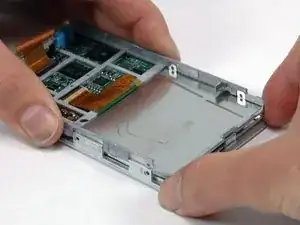

Аккуратно отведите плату логики от металлического каркаса.

Плата логики прикреплена к каркасу легким клеем. Не сгибайте плату, сильно не надавливая в одном месте.

Переместите колёсико Click Wheel из-под платы логики так, чтобы были видны значки на колёсике.

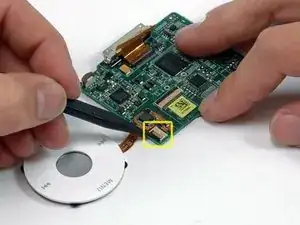

Используйте лопатку, чтобы откинуть пластиковую защёлку, удерживающую оранжевый шлейф колёсика. Защёлка повернётся на 90 градусов и освободит шлейф.

Используйте лопатку, чтобы приподнять кабель колёсика управления от платы. Берегите кабель от сильного сгибания — электроника на кабеле может быть повреждена.

При повторной установке колёсика управления убедитесь, что кабель колёсика полностью вставлен в его разъём.

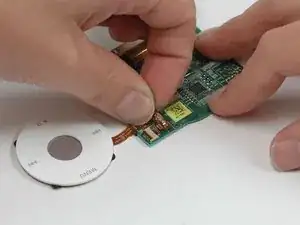

Выдвиньте кабель колёсика управления из его разъёма.

Поднимите узел колёсика управления с платы.

Не забудьте про кнопку колёсика при сборке iPod.

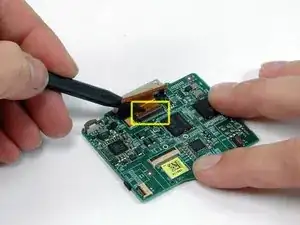

Используйте лопатку, чтобы откинуть пластиковую защёлку, удерживающую оранжевую ленту жёсткого диска. Защёлка повернётся вверх на 90 градусов и освободит ленточный кабель.

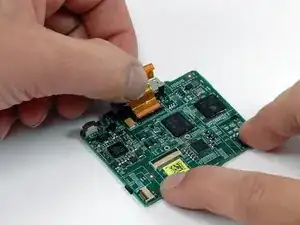

Выдвиньте оранжевый ленточный кабель жёсткого диска прямо из его разъёма. Кабель может быть прикреплён к плате клеем. Если кабель не выходит сразу, аккуратно потяните его вверх, чтобы ослабить клей.

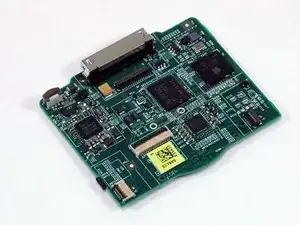

Осталась плата.
