Замена металлической рамки iPod Classic

Apple спроектировала свои новые iPod так, чтобы их было очень трудно разобрать без повреждения основных компонентов. Из‑за металлической передней панели, металлической задней панели и 13 (да, 13) металлических защелок, удерживающих корпус вместе, это один из самых сложных для разборки iPod.

Действуйте осторожно: вы можете значительно повредить iPod сверх его текущего состояния. Также во время сборки вам могут понадобиться несколько запасных пластиковых инструментов для вскрытия, так как их легко испортить при открытии iPod. Удачи!

Перед открытием iPod убедитесь, что переключатель блокировки находится в положении «заблокировано».

Открыть этот iPod сложно. Не расстраивайтесь, если потребуется несколько попыток, прежде чем iPod откроется. Обратите внимание на угол наконечника пластикового инструмента при его введении в iPod. Идеально, если угол максимально вертикален, при этом инструмент должен обходить край задней панели.

Вставьте пластиковый инструмент для вскрытия в зазор между передней и задней частями iPod.

Вставьте другой пластиковый инструмент в зазор между передней и задней частями iPod, оставив как минимум 1,5 дюйма (≈3,8 см) между двумя инструментами.

Под углом аккуратно вставьте шпатель примерно на 1/8 дюйма (≈3 мм) в зазор между двумя открывающими инструментами.

Внутри задней панели проходят тонкие металлические направляющие, поэтому будьте очень осторожны при введении шпателя.

Как только шпатель пройдет за кромку задней панели, поверните его так, чтобы он стал вертикальным, и аккуратно (но решительно) протолкните его прямо вниз в зазор между инструментами.

Нажмите пальцами на заднюю панель за шпателем, чтобы минимизировать её изгиб. Медленно выгните шпатель, как показано на фотографии, чтобы убедиться, что большинство металлических защелок с этой стороны iPod отключены.

Идея этого метода в том, чтобы не пытаться совсем избежать изгиба задней панели, а управляемо согнуть её таким образом, чтобы позже было легко восстановить форму. Поэтому любые изгибы боков задней панели должны отводить кромку задней панели от iPod, а не выдавливать наружную изогнутую поверхность. Этот метод также освобождает как можно больше боковых защелок.

Удалите шпатель из iPod и вставьте его ближе к углу iPod, используя тот же метод «покачивания».

По возможности не сгибайте угол задней панели.

Возле разъема для наушников вставьте пластиковый инструмент в зазор между передней и задней частями iPod.

Возможно, будет удобнее аккуратно слегка согнуть шпатель вниз, чтобы получить больший зазор для вставки инструмента, но не сгибайте угол задней панели.

Возле центра дисплея аккуратно вставьте металлический лопаточный инструмент в образовавшийся зазор рядом с пластиковым инструментом.

Здесь легко образовать заметный выступ на задней панели, который трудно исправить. При отжиме защелки старайтесь, чтобы металлический лопаточный инструмент опирался на кромку задней панели, а не вызывал её выпячивание наружу.

С помощью металлического лопаточного инструмента освободите единственную защелку в верхней части iPod.

Возле другого верхнего угла вставьте пластиковый инструмент в зазор между передней и задней частями iPod

С другой стороны вставьте пластиковый инструмент в зазор между передней и задней частями iPod.

Возможно, будет удобнее наклонить инструмент, застрявший в верхнем углу, чтобы создать достаточный зазор.

Удалите инструмент из верхнего угла и вставьте его в зазор между передней и задней частями iPod, оставив как минимум 1,5 дюйма (≈3,8 см) между двумя инструментами (как сделано с другой стороны).

Под углом аккуратно вставьте шпатель примерно на 1/8 дюйма (≈3 мм) в зазор между двумя открывающими инструментами.

Снова: внутри задней панели находятся тонкие металлические направляющие, поэтому проявляйте большую осторожность при введении шпателя.

Как только шпатель пройдет за кромку задней панели, выровняйте шпатель вертикально и аккуратно (но решительно) протолкните его вниз в iPod через зазор между пластиковыми инструментами.

Нажмите пальцами на заднюю панель за шпателем, чтобы минимизировать изгиб. Очень слегка прогните шпатель, чтобы убедиться, что большинство металлических защелок с этой стороны iPod освобождено.

Металлические защелки возле углов известны своей упрямой фиксацией передней панели. Необходимо освободить эти защелки, чтобы открыть iPod.

Аккуратно вставьте металлический лопаточный инструмент в область рядом с упорной металлической защелкой.

Осторожно покачайте металлическим лопаточным инструментом вниз, чтобы он полностью вошел в заднюю панель.

Аккуратно начните отщёлкивать защелку от передней панели.

Здесь легко образовать заметный выступ на задней панели, который трудно исправить. При отжиме защелки старайтесь, чтобы металлический лопаточный инструмент опирался на кромку задней панели, а не вызывал её выпячивание наружу.

Продолжайте поднимать переднюю панель металлической лопаткой, пока металлическая защёлка не отпустит.

Две ленточные кables соединяют заднюю панель с остальной частью iPod. На следующем шаге будьте осторожны, чтобы не повредить эти ленточные кабели.

Удерживайте сборку передней панели одной рукой, а заднюю панель — другой.

Глубоко вдохните!

Осторожно (ОЧЕНЬ ОСТОРОЖНО) отстегните оставшиеся защёлки на задней панели, оттягивая верхние части передней и задней панелей друг от друга (представляйте нижнюю часть iPod как петлю), прилагая особую осторожность, чтобы не повредить ленточные кабели, удерживающие обе половины вместе.

Используйте лопатку, чтобы поддеть и поднять разъём, удерживающий оранжевую ленточную крошку аккумулятора. Нужно лишь приподнять запирающую планку примерно на 2 мм, чтобы освободить кабель.

Вытяните оранжевую ленточную крошку аккумулятора из разъёма.

Положите заднюю панель рядом с iPod, остерегаясь натяжения оранжевого кабеля гнезда наушников.

Поднимите жесткий диск одной рукой, чтобы получить доступ к ленточному кабелю гнезда наушников под ним.

Используйте лопатку, чтобы отжать пластиковую защёлку, удерживающую ленточный кабель гнезда наушников. Защёлка повернётся вверх на 90 градусов, освобождая ленточный кабель.

Вытяните оранжевый ленточный кабель гнезда наушников из разъёма.

Задняя панель теперь отделена от iPod.

Теперь починим повреждения, вызванные извлечением внутренних частей iPod Classic! Очень вероятно, что по крайней мере одна из металлических защёлок в нижнем корпусе была согнута вверх. Все эти защёлки должны быть направлены вниз, чтобы можно было заново установить заднюю панель.

Возьмите широкую плоскую сторону металлической лопатки и прижмите защёлку вниз, стараясь не оторвать тонкую металлическую направляющую от задней панели.

Будьте осторожны, чтобы не повредить детали гнезда наушников при формировании этих защёлок!

На чистой твердой поверхности положите заднюю панель на бок. Аккуратно, но решительно прижмите её, прокатывая весь край назад на место.

Возможно, потребуется выполнить это несколько раз, чтобы добиться оптимальной ровности боков. Лучше слегка вдавить кромки корпуса плотнее, чем оставить их недостаточно прижатыми, поскольку при установке передней панели задняя панель изгибается в правильное положение.

Теперь, когда задняя панель вновь в хорошем состоянии, можно переходить к восстановлению iPod!

Поверните жесткий диск из рамки и положите его так, чтобы разъём был направлен вверх.

Используйте лопатку, чтобы отжать маленькую чёрную запорную планку, удерживающую оранжевую ленточную крошку жесткого диска. Планка повернётся вверх на 90 градусов, освобождая ленточный кабель.

Вытяните оранжевый ленточный кабель жесткого диска прямо из разъёма.

Если вы меняете жесткий диск в iPod и замена не поставляется с резиновыми креплениями и поролоновыми прокладками, перенесите эти элементы со старого диска на новый.

Удалите три винта с крестообразным шлицем, крепящие переднюю панель к металлическому каркасу.

Поворачивайте iPod на 180 градусов и снимите три винта с крестообразным шлицем, крепящие переднюю панель к металлическому каркасу с другой стороны.

Осторожно обходите края iPod, чтобы отделить переднюю панель от серого металлического каркаса.

Вы можете встретить некоторое сопротивление, так как для помощи в удержании двух частей вместе использован слабый клей.

Поднимите каркас (включая прикрепленный экран, плату и колесико управления) и отделите его от передней панели.

Перед повторной установкой каркаса в переднюю панель убедитесь, что кнопка колесика управления на месте.

Передняя панель теперь свободна от iPod.

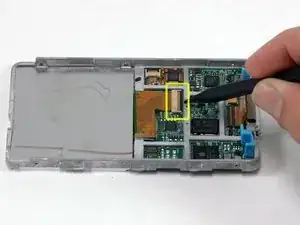

Используйте лопатку, чтобы отжать пластиковую защёлку, удерживающую оранжевую ленточную крошку дисплея. Защёлка повернётся вверх на 90 градусов в сторону дисплея, освобождая ленточный кабель.

Вытяните оранжевый ленточный кабель дисплея прямо из разъёма.

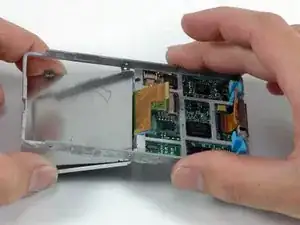

Поднимите сборку каркаса и извлеките дисплей и металлическую заднюю панель LCD из каркаса.

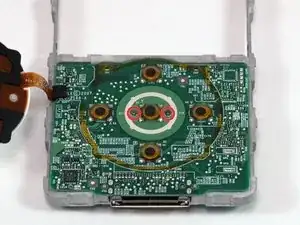

Удалите два винта с крестообразным шлицем, крепящие плату к каркасу.

Осторожно отодвиньте плату от металлического каркаса.

Плата закреплена к каркасу слабым клеем. Будьте осторожны, чтобы не согнуть плату, толкая слишком сильно в одном месте.

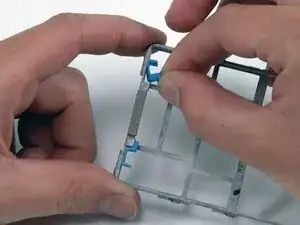

Осторожно поднимите каждую резиновую накладку вверх и оттяните от каркаса.

Остаётся металлический каркас.
