Замена жёсткого диска iPod Classic

Apple спроектировала свои новые iPod таким образом, что их очень трудно разобрать без повреждения важных компонентов. Из-за металлической передней панели, металлической задней крышки и 13 (да, 13) металлических защёлок, удерживающих корпус, это один из самых сложных для разборки iPod.

Действуйте осторожно — вы можете значительно повредить iPod по сравнению с его исходным состоянием. Также может понадобиться несколько дополнительных пластиковых инструментов для вскрытия во время установки, так как они легко ломаются при открытии iPod. Удачи!

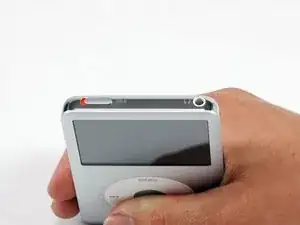

Перед разборкой iPod убедитесь, что переключатель блокировки установлен в положение «заблокировано».

Открывать этот iPod сложно. Не отчаивайтесь, если потребуется несколько попыток, чтобы открыть iPod. Обратите внимание на угол наконечника пластикового инструмента при вставке в iPod. В идеале угол должен быть как можно более вертикальным, при этом инструмент должен проходить мимо кромки задней панели.

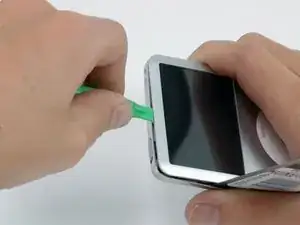

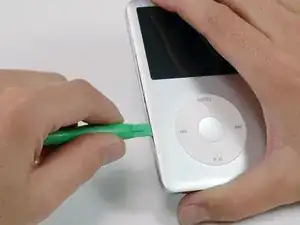

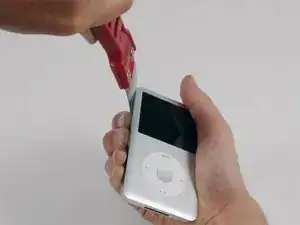

Вставьте пластиковый инструмент для вскрытия в шов между передней и задней частями iPod.

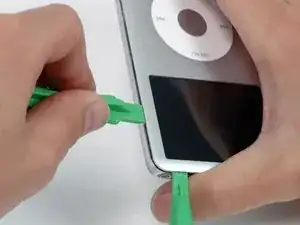

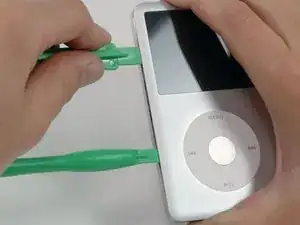

Вставьте другой пластиковый инструмент для вскрытия в шов между передней и задней частями iPod, оставив не менее 1,5 дюйма пространства между двумя инструментами.

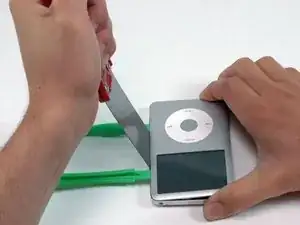

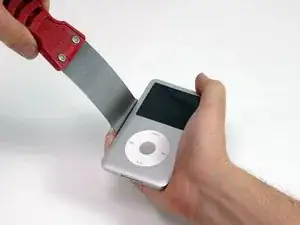

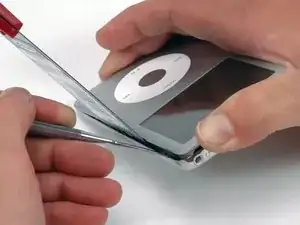

Под углом аккуратно вставьте шпатель примерно на 1/8 дюйма в шов между двумя инструментами для вскрытия.

Внутри задней панели проходят тонкие металлические направляющие, поэтому будьте крайне осторожны при вставке шпателя.

Когда шпатель пройдёт за кромку задней панели, поверните шпатель так, чтобы он стал вертикальным, и аккуратно (но уверенно) протолкните его прямо вниз в зазор между инструментами для вскрытия.

Надавите пальцами на заднюю панель позади шпателя, чтобы минимизировать изгиб. Медленно изогните шпатель, как показано на фото, чтобы убедиться, что большинство металлических защёлок на этой стороне iPod отключены.

Суть этого метода в том, чтобы не пытаться вовсе избежать изгиба задней панели, а согнуть её благоприятным образом, чтобы потом было легче восстановить. Поэтому любой изгиб по бокам задней панели должен отводить кромку задней панели от iPod, а не выпирать на изогнутой поверхности. Этот метод также отключает как можно больше боковых защёлок.

Удалите шпатель из iPod и снова вставьте его ближе к углу iPod, используя ту же технику покачивания, что и раньше.

Если возможно, не сгибайте угол задней панели.

Возле разъёма для наушников вставьте пластиковый инструмент для вскрытия в шов между передней и задней частями iPod.

Возможно, будет проще осторожно согнуть шпатель вниз, чтобы создать больший зазор для инструмента, но следите за тем, чтобы не согнуть угол задней панели!

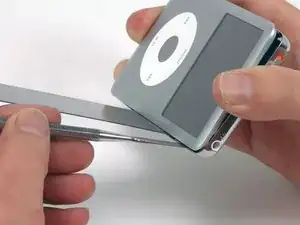

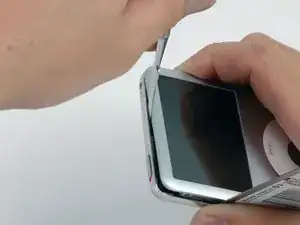

Ближе к центру дисплея аккуратно вставьте металлический медиатор в созданный пластиковым инструментом зазор.

Здесь легко образуется заметный вздутие задней панели, которое сложно исправить. При отщёлкивании защёлки старайтесь использовать металлический медиатор с опорой на кромку задней панели, а не выгибать панель наружу.

С помощью металлического медиатора освободите единственную защёлку в верхней части iPod.

Возле другого верхнего угла вставьте пластиковый инструмент для вскрытия в шов между передней и задней частями iPod

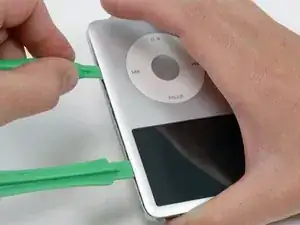

С другой стороны вставьте пластиковый инструмент для вскрытия в шов между передней и задней частями iPod.

Возможно, будет проще повернуть инструмент, вставленный в верхний угол, чтобы создать достаточный зазор.

Удалите инструмент из верхнего угла и вставьте его в шов между передней и задней частями iPod, оставив не менее 1,5 дюйма пространства между двумя инструментами (как было сделано с другой стороны).

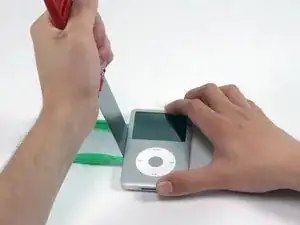

Под углом аккуратно вставьте шпатель примерно на 1/8 дюйма в шов между двумя инструментами для вскрытия.

Снова: внутри задней панели проходят тонкие металлические направляющие, поэтому будьте крайне осторожны при вставке шпателя.

Когда шпатель пройдёт за кромку задней панели, выровняйте шпатель до вертикального положения и аккуратно (но уверенно) протолкните его прямо вниз в iPod через зазор между пластиковыми инструментами.

Надавите пальцами на заднюю панель позади шпателя, чтобы минимизировать изгиб. Очень слегка изогните шпатель, чтобы убедиться, что большинство металлических защёлок на этой стороне iPod отключены.

Металлические защёлки возле углов известны своей прочной захваткой передней панели. Необходимо отключить эти защёлки, чтобы открыть iPod.

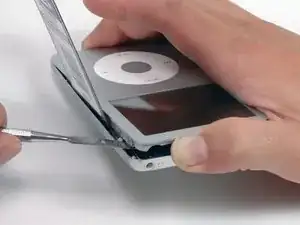

Осторожно вставьте металлический медиатор в область рядом с упрямой металлической защёлкой.

Аккуратно опустите металлический медиатор вниз так, чтобы он полностью вошёл в заднюю панель.

Осторожно начните отсоединять защёлку от передней панели.

Здесь легко образуется заметное вздутие задней панели, которое сложно исправить. При отщёлкивании защёлки старайтесь использовать металлический медиатор с опорой на кромку задней панели, а не выгибать панель наружу.

Продолжайте приподнимать переднюю панель металлической лопаткой, пока металлический зажим не освободится.

К задней панели прикреплены два гибких кабеля, соединяющие её с остальной частью iPod. На следующем шаге будьте осторожны, чтобы не повредить эти гибкие кабели.

Возьмите сборку передней панели одной рукой, а заднюю панель — другой.

Глубоко вдохните!

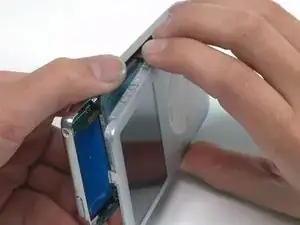

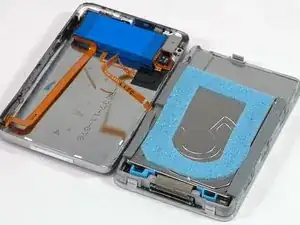

Осторожно (ОЧЕНЬ ОСТОРОЖНО) отожмите оставшиеся защёлки на задней панели, оттягивая верхние части передней и задней панелей друг от друга (представляйте нижнюю часть iPod как петлю), проявляя особую осторожность, чтобы не повредить гибкие кабели, удерживающие две половины вместе.

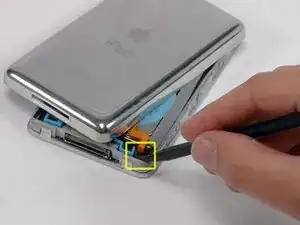

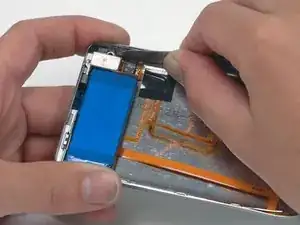

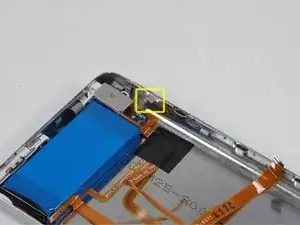

Используйте лопатку, чтобы поддвинуть разъём, удерживающий оранжевую ленту аккумулятора. Нужно только приподнять фиксирующую планку примерно на 2 мм, чтобы освободить кабель.

Вытащите оранжевую ленту аккумулятора из её разъёма.

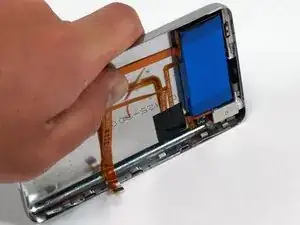

Положите заднюю панель рядом с iPod, следя за тем, чтобы не напрячь оранжевый кабель разъёма наушников.

Поднимите жёсткий диск одной рукой, чтобы получить доступ к ленте разъёма наушников под ним.

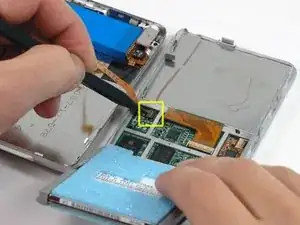

Используйте лопатку, чтобы перевести пластиковую защёлку, удерживающую ленту разъёма наушников, в поднятое положение. Защёлка повернётся на 90 градусов, освобождая ленточный кабель.

Вытащите оранжевую ленту разъёма наушников из её разъёма.

Задняя панель теперь отделена от iPod.

Пора исправить повреждения, вызванные извлечением внутренних частей iPod Classic! Очень вероятно, что по крайней мере один металлический зажим в нижнем корпусе выгнулся вверх. Все эти зажимы должны быть направлены вниз, чтобы снова установить заднюю панель.

Возьмите широкую плоскую сторону металлической лопатки и прижмите зажим вниз, следя за тем, чтобы не оторвать тонкую металлическую направляющую от задней панели.

Будьте осторожны, чтобы не повредить какие-либо детали разъёма наушников при выправлении этих зажимов!

Положите заднюю панель на её бок на чистой твёрдой поверхности. Аккуратно, но решительно нажмите на неё, прокатывая весь край обратно в правильное положение.

Возможно, придётся повторить это несколько раз, чтобы добиться оптимальной прямоты боков. Лучше, если края корпуса будут немного вдавлены больше, чем нужно, чем недостаточно — при защёлкивании передней панели задняя панель выгнется в правильное положение.

Теперь, когда задняя панель снова в хорошем состоянии, можно переходить к ремонту iPod!

Выверните жёсткий диск из рамки и поместите его так, чтобы разъём был направлен вверх.

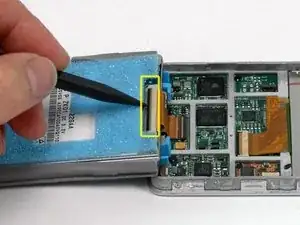

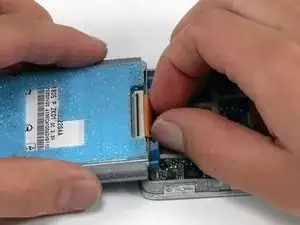

Используйте лопатку, чтобы перевести маленькую чёрную фиксирующую планку, удерживающую оранжевую ленту жёсткого диска, в поднятое положение. Планка повернётся на 90 градусов, освобождая ленточный кабель.

Вытяните оранжевую ленточную пробку жёсткого диска прямо из её разъёма.

Если вы заменяете жёсткий диск в iPod и он не поставлялся с резиновыми монтажными скобами и поролоновыми вкладками, перенесите эти элементы с вашего старого диска на заменяемый диск.
